Интересный вариант использования небронированного шасси A7V испытали осенью 1917 г. — на его длинной платформе спереди и сзади смонтировали две зенитные пушки. Само орудие представляло собой трофейную русскую 3-дм (76-мм) полевую пушку образца 1902 г., использовавшуюся в рейхсвере под обозначением 7,62 cm F.K. 02 L/30 — ее качающаяся часть монтировалась на открытой тумбовой установке Sockelflak фирмы «Крупп» с круговым обстрелом. Углы наведения по вертикали допускали ведение огня и по наземным целям, подобно уже использовавшимся рейхсвером «моторным орудиям» на автомобильных шасси. Моторное отделение закрывалось легким бронированием — видимо, для защиты от гильз и пороховых газов. Борта кузова на позиции откидывались, увеличивая размеры площадок для работы расчетов, но оставались ограждения вдоль бортов Возимый боекомплект — от 168 до 200 выстрелов, имелись крепления пушек по-походному (стволами к рубке). Известны фотографии одной такой установки (кстати, на них она покрыта камуфляжной окраской), но встречаются упоминания, что в «двухорудийные» зенитные самоходные установки переделали три шасси A7V, причем на двух ставили трофейные русские 76-мм пушки, а на одно — германские 77-мм (возможно, речь идет только о планах такой переделки).

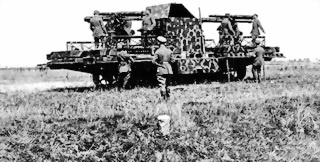

Испытание опытной установки на A7V двух 76-им пушек на зенитных установках.
Опытный тяжелый танк A7VU
Уже во время сборки первого прототипа A7V в апреле 1917 г. в Германии провели, наконец, детальные испытания трофейных британских танков (Mk IV). В результате ОН1. выдала задание на опытную разработку танка по британскому образцу. Проект получил обозначение A7VU.
Предполагалось создание машины с гусеницами, охватывающими корпус, и той же моторно-трансмиссионной группой, что у A7V. При этом использовались узлы и агрегаты шасси A7V № 524. Главной задачей было достижение высокой проходимости. Переделанное шасси планировалось получить для испытаний к 1 сентября 1917 г.
Компоновку танка существенно изменили. Двигатели и трансмиссия заняли заднюю часть корпуса. Места водителя (с теми же органами управления) и командира были перенесены вперед, к лобовому листу корпуса. Среднюю часть корпуса заняла боевая рубка. По бокам от двигателей располагались симметричные спонсоны. Боевое отделение, таким образом, было разделено на три отсека — два смещенных назад спонсона и боевая рубка. Верхняя бронерубка сохранилась, но служила теперь для лучшего наблюдения экипажа за полем боя — как на британском Mk V — и для установки пулемета. Для наблюдения использовались также смотровые лючки по бортам отделения управления.

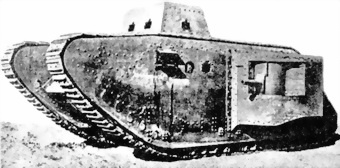

Опытный тяжелый танк A7VU.
Корпус A7VU в продольном сечении приобрел форму ромба, более угловатую, нежели у британских прототипов. Бронелисты также крепились клепкой на стальном каркасе. Толщина брони ограничивалась 20 мм. Но, несмотря на это, а также на уменьшение экипажа более чем вдвое, масса танка по сравнению с A7V возросла на 10 т — до 40 т. Защищенность передней проекции увеличивалась за счет наклона верхнего лобового листа корпуса 50° к вертикали. Бензобаки и тяги управления располагались между днищем корпуса и полом отделений управления и боевого. В крыше и задней наклонной стенке корпуса выполнялась вентиляционная решетка с жалюзями. Ниже крепилась бронированная коробка. По бокам ее устанавливались буксирные крюки.
В спонсонах установили две 57-мм пушки «Максим-Норденфельд», а позади них, в бортах, два пулемета MG.08. Тумбовая установка пушки была, собственно, разработана для A7VU, но здесь угол наведения в горизонтальной плоскости достигал 110°. Работа артиллериста в A7VU была удобнее, чем в спонсонах британских танков, но зато и сами спонсоны были крупнее, что грозило значительно ухудшить проходимость танка. Установки пулеметов были аналогичны A7V, углы горизонтального обстрела — 45° в бортовых установках и несколько меньше в кормовых. Еще один-два пулемета могли устанавливаться в бортовых амбразурах впереди спонсонов (под рубкой), в шести амбразурах рубки или в лобовом листе. Кроме того, экипаж мог вести огонь из личного оружия. В задних стенках спонсонов выполнялись двери с наружными петлями и амбразурами для пулеметов.
Выхлопные трубы с глушителями были выведены на крышу корпуса. Гусеничный ход, как и в английских танках, был собран вокруг больших коробчатых конструкций по бортам. Подвеска, в отличие от британских прототипов, была упругой и, в общем, повторяла блокированную подвеску A7V с ходовыми тележками на 4 или 5 сдвоенных опорных катков, подвешенными на цилиндрических винтовых пружинах. Но тут к ходовым тележкам добавились группы катков, жестко закрепленные на стенках гусеничного хода против восходящей и нисходящей ветвей гусеницы для предотвращения их смятия или спадания. Ведущие колеса — заднего расположения, сплошные. Направляющие снабжены винтовыми механизмами регулирования натяжения гусениц.

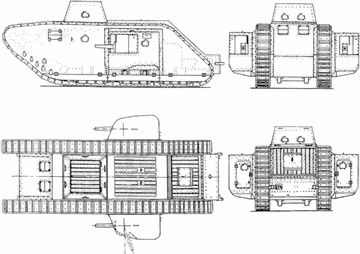

Проекции тяжелого танка A7VU. Показан сектор обстрела 57-мм пушки, установленной в спонсоне.
Первые ходовые испытания опытного образца прошли 25 июня 1918 г. По сравнению с британскими «ромбовидными» танками A7VU имел ряд преимуществ — лучшую бронезащиту, упругую подвеску, лучший обзор для экипажа. Однако вес его оказался слишком велик, а сопротивление движению на 40 % выше, чем у A7V. Крупные низко посаженные спонсоны не способствовали проходимости. 12 сентября ставка распорядилась прекратить работы по проекту, единственный опытный экземпляр был разобран.
Упоминаются также проекты A7VU-2 с уменьшенными спонсонами и рубкой (в рубке было только 4 амбразуры под пулеметы) и A7VU-3 (без выступающей рубки и с еще более уменьшенными спонсонами с только пулеметным вооружением, — видимо, влияние британских танков-«самок»). Но такие танки «в железе» не строились.
Тактико-технические характеристики A7VU
| Боевая масса, т |
39-40 |
| Экипаж, человек |
7 |
| Высота, м |
3,2 |
| Длина, м |
8,38 |
| Ширина, м |
4,69 |
| Клиренс, м |
0,2 |
| Толщина брони, мм: |
| лоб |
30 |
| борт |
20 |
| корма |
20 |
| Вооружение: |
| орудие |
2×57-мм «Максим-Норденфельд» |
| пулеметы |
3-4×7,92-мм MG.08 |
| Двигатель: |
| марка |
2׫Даймлер» |
| тип |
карбюраторный |
| число цилиндров |
4 |
| охлаждение |
жидкостное |
| мощность, л.с. |
2×100 (при 800–900 об/мин) |
| Трансмиссия |
механическая, с 3-скоростной коробкой передач |
| Механизм поворота |
выключением или торможением гусеницы |
| Бортовой редуктор |
однорядный |
| Ходовая часть (на один борт) |
24 опорных катка, 7 поддерживающих роликов, заднее расположение ведущего колеса |
| Подвеска |
упругая |
| Тип гусеницы |
металлическая, крупнозвенчатая |
| Количество траков в цепи |
68 |
| Тип зацепления |
зубовое |
| Ширина трака, мм |
500 |
| Шаг трака, мм |
254 |
| Ширина преодолеваемого рва, м |
3-4 |
Опытные легкие танки LK-I и LK-II
