Броневой корпус собирался на каркасе из прямых листов катаной брони клепкой. Цилиндрическая клепаная башня имела амбразуру для установки пулемета MG.08, прикрытую с боков двумя наружными щитками подобно башням ряда бронеавтомобилей тех лет. Пулеметная установка имела винтовой подъемный механизм. В крыше башни выполнялся круглый люк с откидной крышкой, в корме — небольшой двустворчатый лючок. Посадка и высадка экипажа осуществлялись через две низкие двери на петлях, расположенные в бортах боевого отделения напротив друг друга. Окно водителя прикрывалось горизонтальной двустворчатой крышкой, в нижней створке были прорезаны пять смотровых щелей. Для обслуживания двигателя предусматривались люки с откидными крышками в бортах и крыше моторного отделения. Вентиляционные решетки снабжались жалюзями.
Ходовые испытания первого опытного LK-I состоялись в марте 1918 г. Хотя прошли они весьма успешно, решено было доработать конструкцию — усилить бронезащиту, улучшить работу ходовой части и приспособить танк для массового производства.
Началась разработка танка LK-II. 13 июня 1918 г. были представлены модели LK-II и легкого танка Круппа. Оба проекта рекомендовали к дальнейшей разработке в пулеметном варианте с башней. Чуть позже добавился и пушечный вариант LK-II.

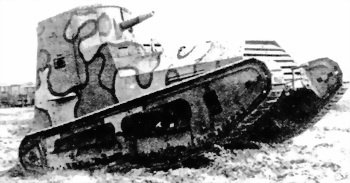

Опытный легкий танк LK-II с установкой 37-мм пушки в рубке. Танк несет камуфляжную окраску.
После начала Амьенской операции союзников 8 августа — «черного дня германской армии» Круппу был дан срочный заказ на 65 танков, хотя еще не было готово ни одного реального образца. После испытаний 2 октября в Мариенфельде шасси конкурирующих машин заказ фирме «Крупп» был аннулирован. Выбор остановили на LK-II группы Фольмера. Планировалось заказать 580 машин, в декабре 1918 г. начать производство первых 10 LK-II, а с апреля 1919 г. довести их выпуск до 200 машин в месяц. При этом только треть машин должны были быть пулеметными (два 7,92-мм пулемета), а две трети — пушечными (здесь уже можно увидеть аналогию с французским «Рено» FT-17).
Этому предшествовали огневые испытания 57-мм пушки, установленной в корпусе LK-II. Испытания, прошедшие еще 29 августа, выявили слабость орудийной установки и разрушающее действие отдачи на корпус. И 30 сентября ставка решила, что пушечные LK-II будут вооружаться 37-мм пушкой Круппа.
Обводы корпуса танка несколько изменились. Появились наклонные «скулы» между прямыми бортами и крышей. Позади моторного отделения возвышение и «скулы» корпуса образовывали рубку водителя с тремя смотровыми лючками. Передний лючок имел две откидные крышки, боковые — по одной. Неподвижная боевая рубка имела прямые борта и наклонную заднюю стенку. В боевой рубке помещались артиллерист (наводчик) и его помощник, работавшие стоя. Двери рубки располагались так же, как у LK-I, но были увеличены. В крыше рубки имелся люк с откидной крышкой, служивший для обзора и вентиляции. В прямых бортах, лобовом листе и крыше моторного отделения выполнялись жалюзи, на наклонных верхних листах — люки с откидными крышками для обслуживания двигателя Система вентиляции, по мнению разработчиков, должна была обеспечить температуру воздуха внутри танка ненамного выше окружающей атмосферы.
Тумбовая установка 37-мм пушки крепилась на вертикальной опоре. Конструкция щита орудия в целом была аналогична установке 57-мм пушке на A7V с уменьшением размеров. Артиллерийская установка весила 500 кг, снабжалась телескопическим прицелом, маховичком горизонтальной наводки. Угол наведения в горизонтальной плоскости — ±30°. В бортовых дверях предусматривались отверстия для стрельбы из ручного пулемета MG.08/15.
Карбюраторные двигатели отобранных для постройки шасси были двух типов — мощностью 40 и 50 л.с. Пуск двигателя мог производиться рукояткой изнутри или снаружи (крепилась спереди под решеткой радиатора) танка либо электростартером. Два бензобака общей емкостью 170 л располагались по бокам от двигателя между ним и бронелистами бортов, днище баков прикрывалось 8-мм броней. Подача бензина производилась давлением отработанных газов. Для надежного питания двигателя при любых наклонах машины была переделана поплавковая камера. Для предотвращения заливания двигателя маслом была введена замкнутая «циркуляционная» система смазки. Охлаждение радиатора двигателя производилось вентилятором или эжектором. Воздух всасывался из обитаемого отделения, а выбрасывался через отверстия в бортах и крыше моторного отделения. Выхлопная труба выводилась с левого борта, через стенки шасси. Одна занятная деталь — в то время как британцы на своих тяжелых танках использовали один двигатель, а на среднем «Уиппет» два, германские конструкторы снабдили тяжелые танки двумя двигателями, а легкий — одним. Никакой закономерности здесь нет — и тем и другим приходилось использовать имевшиеся в наличии двигатели и как-то выходить из положения.
Трансмиссия LK-II включала: дисковое сцепление (главный фрикцион); 4-скоростную коробку передач автомобильного типа; продольный вал, на котором располагались конические шестерни, кулачковые или дисковые сцепления, колодочные или ленточные тормоза; две приводные поперечные полуоси с коническими шестернями на одном конце и цилиндрическими на другом Конические шестерни полуосей сцеплялись с коническими шестернями вала, образуя простой дифференциал, а цилиндрические вместе с шестернями большего диаметра на осях ведущих колес образовывали однорядные бортовые редукторы. Редукторы помещались в картеры, укрепленные на внутренних стенках гусеничного хода. На тех же стенках в особых втулках крепились на подшипниках приводные полуоси и оси ведущих колес. Для увеличения тяги и возможности брать крутые подъемы в трансмиссию включили промежуточную передачу, понижавшую скорость хода в 2,14—2,16 раза. При выключенной промежуточной передаче скорость хода составляла от 3,5 до 14 км/ч, при включенной — от 1,6 до 6,5 км/ч.
Поворот осуществлялся выключением и подтормаживанием одной из гусениц. Манипуляции с гусеницей одного борта производились одним качающимся рычагом на три положения. В заднем положении рычага включалось сцепление соответствующей гусеницы, в среднем — сцепление выключалось, в переднем — включался тормоз гусеницы. Таким образом, водитель мог регулировать радиус поворота. Минимальный радиус поворота составлял 1,7 м. Приводы управления и элементы трансмиссии находились под полом обитаемого отделения. Компоновка трансмиссии и механизмов поворота вдоль продольного вала хорошо соответствовала общей ужатости боевой машины.
Наружные стенки гусеничного хода получили отогнутые внутрь наклонные секции для сброса грязи с верхней ветви гусеницы — приспособление, заимствованное у Mk A «Уиппет». Несколько изменен по сравнению с LK-I был и массивный буксирный крюк.

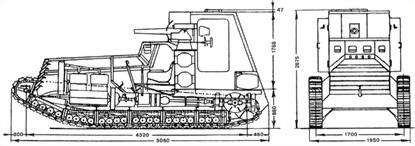

Продольный разрез и вид спереди легкого танка LK-II.
Угол подъема на минимальной скорости при включенной понижающей передаче достигал 41°, при выключенной — 17,5°, на максимальной — соответственно 6,5 и 2°.
