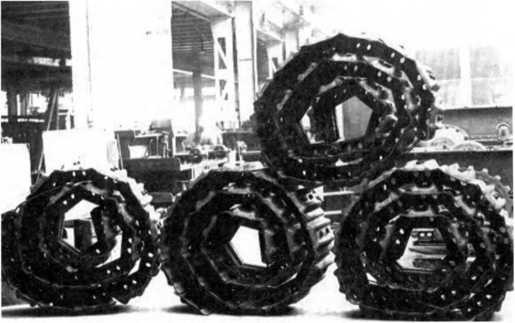

Гусеничные цепи типа «Холт» в сборочном цеху.
Поскольку при выдаче второго заказа все еще предполагалось получить и пушечные, и пулеметные танки, часть корпусов второго заказа пришлось также переделывать под орудийную установку. Интересным смешением элементов корпусов двух заказов являются танки №№ 529 и 562 — у обоих корпус второго заказа изначально планировался под пулеметный танк, а при переделке в пушечный использованы лобовые детали от корпуса, изготовленного фирмой «Рёхлинг», первого заказа. Толщина и качество брони позволяли противостоять бронебойным винтовочным пулям (типа французской АРХ) на дальностях от 5 м и далее, а также близким разрывам осколочно-фугасных снарядов легкой полевой артиллерии. Бронестойкость корпуса несколько повышалась «корабельной» формой лобовой и кормовой частей. Однако уязвимыми местами были стыки бронелистов из-за плохой пригонки на углах. По утверждениям союзников, осматривавших захваченные германские танки, сквозь стыки проникали осколки пуль и свинцовые брызги. Дно топливных баков прикрывалось 10-мм бронелистами, другого бронирования днища не было. В крыше корпуса спереди и сзади ставились большие вентиляционные решетки, служившие отчасти и для освещения боевого отделения танка. Расчет делался на естественную протяжку воздуха из-под днища через крышу. На танках первого заказа вентиляционная решетка с каждой стороны включала 45 небольших щелей, но на «втором заказе» — уже 18 увеличенных щелей, что должно было улучшить вентиляцию. Верхняя рубка собиралась на болтах из пяти съемных листов и складывалась при перевозке и на марше. При сложенной верхней рубке танк мог перевозиться на стандартной платформе по германским, французским и бельгийским железным дорогам без помех со стороны железнодорожных сооружений. В крыше рубки имелся лючок с откидной решетчатой крышкой над местом водителя (на танках второго заказа эта решетка также изменилась). Смотровые лючки по периметру рубки прикрывались складывающимися вверх крышками, позволявшими регулировать высоту открытой «щели». Позднее бронирование рубки усилили — на рубках ряда танков можно увидеть накладные бронелисты. Планы установки на танк вращающейся башенки, как и планы увеличения бронестойкости за счет большего угла наклона бронелистов, остались на бумаге. В первоначальном проекте предусматривался специальный «нос» в виде двух треугольных рам из балок таврового сечения. Рамы крепились в передней части и служили для облегчения преодоления препятствий и проделывания проходов в заграждениях. «Нос» даже был выполнен на деревянном макете, но уже в первом демонстрационном образце от него отказались.
Танкисты 3-го «штурмового отделения» позируют перед танком A7V № 503 «Хейланд». Танк имеет корпус «Крупп» (первоначально — «пулеметного» типа, позднее переделанный под «пушечный»), тумбовую установку орудия, удлиненную выхлопную трубу и облегченный вариант бронирования кожухов пулеметов.
Общая масса бронекорпуса составляла около 8,5 т, т. е. составляла не более 30 % от массы танка (само шасси весило 16,5 т, вооружение и боеприпасы — 3,5 т. дополнительное оборудование — еще чуть более 1,5 т). Второй заказ на бронекорпуса. понятно, выдали фирме «Рёхлинг». Корпуса этого заказа ставились на шасси №№ 525, 526, 527, 528, 529, 560, 561, 562, 563 и 564. Командир машины размещался на верхней площадке слева, справа и чуть позади него сидел водитель (мы употребляем именно термин «водитель», поскольку профессия «механика-водителя» танка сформируется несколько позже). Верхняя площадка находилась на высоте 1,6 м над полом боевого отделения, на площадку вели две внутренние лестницы — спереди и сзади. Артиллеристы и пулеметчики размешались в боевом отделении по периметру корпуса. Входившие в состав экипажа два механика располагались на сиденьях спереди и сзади от двигателей и должны были следить за их работой. Для посадки и высадки экипажа служили откидные на петлях двери в правом борту — впереди и в левом — сзади. Под дверью снаружи приклепывались две узкие ступеньки, могли использоваться и убираемые лесенки. Не сразу было выбрано вооружение танка. Планировалось, например, вооружать пушкой только каждый пятый танк, остальные — пулеметами и малокалиберными автоматическими пушками. Соответственно из первых десяти танков восемь должны были быть пулеметными, а два — пушечными. Для пулеметного танка рассматривался вариант укороченного корпуса с восемью амбразурами. В зависимости от обстановки в амбразурах можно было установить требуемым образом (для стрельбы вперед, назад и в стороны бортов) две 20-мм автоматические пушки Беккера с магазинным питанием и два 7,92-мм пулемета MG.08, либо четыре пулемета и два огнемета, причем установки автоматических пушек и пулеметов были взаимозаменяемы. Для укороченного (облегченного) корпуса, предлагался также вариант вооружения из двух 13,3-мм пулеметов TuF (Tank und Flugzeug, «противотанковый и зенитный», хотя этот пулемет еще только разрабатывался) и двух 7,92-мм MG.08. При этом корпус по бортам имел высокие скобы для отклонения при движении по дорогам провисающих или оборванных электропроводов (такими приспособлениями к тому времени снабжали автомобили в прифронтовой зоне). Пушечный танк с «полноразмерным» корпусом предполагалось вооружить 77-мм полевой пушкой модели 1896 г. (FK 96 n/А), но такая установка оказывалась слишком перетяжеленной. Больше шансов давала короткоствольная 77-мм штурмовая пехотная пушка Круппа модели 1916 г. С длиной ствола 20 калибров, дополнявшаяся двумя 20-мм пушками Беккера и четырьмя пулеметами MG.08 на вертлюжных установках.

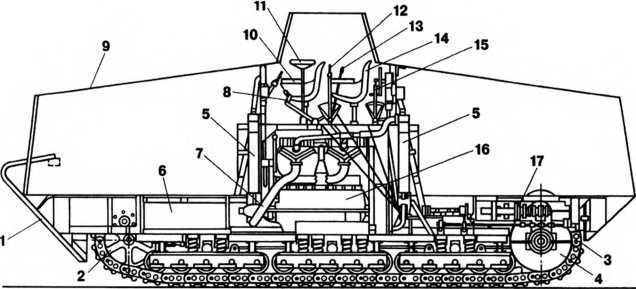

Продольный разрез опытного танка на шасси A7V (макет, построенный в январе 1917 г.): 1 — «нос», 2 — направляющее колесо, 3 — гусеничная цепь, 4 — ведущее колесо, 5 — радиаторы, 6 — защищенный бак для горючего, 7 — выхлопная труба, выведенная под днище корпуса, 8 — педаль сцепления, 9 — корпус, 10 — сидение командира, 11 — рулевое колесо («волан»), 12 — рычаг переключения передач, 13 — рычаг тормоза, 14 — сидение водителя, 15 — рычаг заднего хода, 16 — двигатель, 17 — бортовая передача.
Была спроектирована тумбовая установка для размещения в танке 77-мм штурмовой пушки с длиной ствола 20 калибров. Однако это вызвало ряд проблем — только длина отката у 77-мм пушки составляла 750 мм. Кроме того, заказы на пушки были полностью расписаны, и получение их также было затруднительным. В другом варианте предполагалось вооружить танк с «полноразмерным» корпусом четырьмя 20-мм пушками и четырьмя 7,92-мм пулеметами, хотя OHL настаивала на «пушечном» варианте — особенно после успеха британских танков у Камбрэ в ноябре 1917 г. В декабре 1917 г. было решено ограничиться, по примеру британцев, 57-мм орудием. Для этого выбрали 57-мм скорострельные капонирные пушки «Максим-Норденфельд» британского производства, захваченные в октябре 1914 г. в крепости Антверпен (хотя в литературе упоминается и о том, что часть пушек была якобы взята в неназванных «русских крепостях»), Установка орудия была соответственно перепроектирована. От производства в серии пулеметного варианта танка — иногда, по образцу британцев, именовавшегося «самкой» или «женским типом» — отказались. 57-мм пушка ставилась в передней части корпуса. Пушка имела длину ствола 26 калибров, вертикальный клиновый затвор, длину отката всего 150 мм. Два цилиндра противооткатных устройств монтировались над стволом. Боекомплект орудия помешался в металлическом ящике (позади мест артиллеристов) и включал от 180 до 300 унитарных выстрелов (патронов). Причем кроме бронебойных и осколочных в боекомплект входили и картечные выстрелы — для самообороны машины и поражения живой силы противника на малых дальностях. 90 выстрелов размещались в боеукладке непосредственно, позади расчета орудия. При боекомплекте 180 выстрелов — 100 из них было с осколочно-фугасными снарядами, 40 — с бронебойными и 40 — картечных. При увеличении боекомплекта увеличивалась и доля картечных выстрелов.
