Самые первые танки "Дьявол идет!"

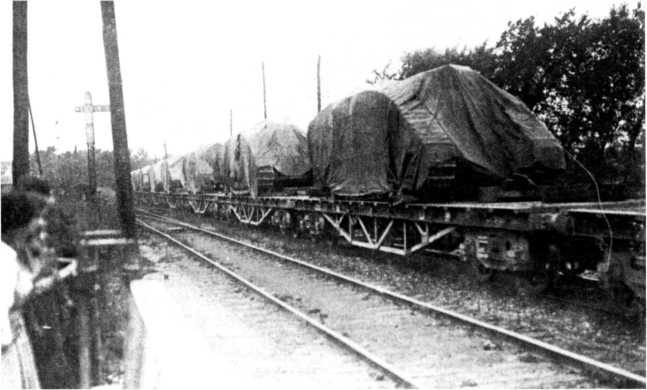

Переброска танков Mk V* («звезда») железнодорожным транспортом.

Самые первые танки "Дьявол идет!"

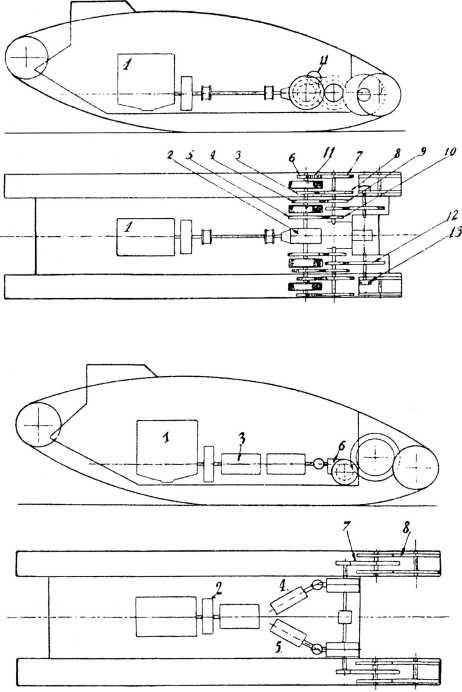

Схемы трансмиссии опытных танков, проходивших испытания 3 марта 1917 г. в Олдбери. Вверху — «Вилкинс Малтипл Клатч Тэнк»: 1 — двигатель, 2 — конические шестерни, 3, 4 и 5 — ведущие шестерни передач хода вперед, 6 — шестерня заднего хода, 7, 8, 9 и 10 — ведомые шестерни передач, 11 — промежуточная шестерня заднего хода, 12 — бортовая передача, 13 — внутреннее зацепление ведущего колеса.

Ниже — «Фостер-Даймлер Петройл Электрик Тэнк»: 1 — двигатель, 2 — облегченный маховик, 3 — генератор, 4 и 5 — электродвигатели, 6 — муфта, 7 и 8 — шестерни бортовой передачи.

Самые первые танки "Дьявол идет!"
ТЯЖЕЛЫЕ ТАНКИ МК VI — МК VII

При разработке танка Mk VI попытались отказаться от спонсонов. В лобовой части установили одну 57-мм пушку (боекомплект — 130 выстрелов), так что водитель должен был бы работать вместе с наводчиком — снова влияние французских средних танков. Для круговой обороны служили 4 пулемета «Гочкис» с общим боекомплектом 10 000 патронов. Двигатель «Рикардо» сместили к борту, обитаемое отделение приподняли, компактно разместив экипаж. Танк должен был иметь массу 33 т, экипаж 8 человек, длину 8,11, ширину 3,2 и высоту 2,75 м, толщину брони 14-6 мм, максимальную скорость 6,3 км/ч, запас хода 80,5 км, преодолевать те же препятствия, что и Mk V. Гусеницы планировали уширить до 750 мм. Подготовили заказ на 600 танков Mk VI для формируемого американского танкового корпуса. Но заказ аннулировали, выбрав Mk VIII. A Mk VI не пошел дальше деревянного макета в натуральную величину. В июле 1918 года на заводе «Браун Бразерз» в Эдинбурге начали сборку танка Mk VII с регулируемой гидростатической передачей «Уильямс-Дженни». Заказано 75 танков, но собрали только три. Гидравлическая «муфта Дженни» к тому времени была известна как регулятор скорости наведения в морских (опять морских!) башенных установках. Двигатель через шестеренчатые редукторы приводил в действие два гидравлических насоса, каждый из которых соединялся шлангами с гидромотором соответствующего борта. Выходной вал гидромотора соединялся с бортовой передачей. Конструкция насоса и гидромотора была в принципе одинакова — установленная на валу под углом шайба соединялась шатунами с продольно перемещающимися поршнями. Регулирование скорости производилось изменением угла наклона шайбы насоса, реверс — ее наклоном в противоположную сторону, холостой ход — установкой перпендикулярно валу. Водитель получил штурвал, требовавший меньше усилий, чем рычаги механических трансмиссий. Гидравлическая трансмиссия позволяла плавно и в широких пределах регулировать радиус поворота и скорость хода, предотвращала остановки двигателя при переключении передач, но оказалась громоздкой, с меньшим КПД, дорогостоящей и очень чувствительной к износу. Потребовался дополнительный радиатор для охлаждения масла в трансмиссии. Решетки радиаторов перенесли на крышу для уменьшения засорения и запыления. В крыше корпуса и рубки выполнили вентиляционные купола. Танк оснастили также электростартером. Ходовая часть — типа «Тэдпол», уже опробованная на единичных Mk IV и Mk V. Вооружение состояло из двух 57-мм пушек и 5 пулеметов. Увеличение емкости баков до 454 л увеличило запас хода до 80,5 км. То, что Mk VII не пошли в серию, объясняется меньшей стоимостью и большей надежностью уже выпускавшихся Mk V.

Самые первые танки "Дьявол идет!"

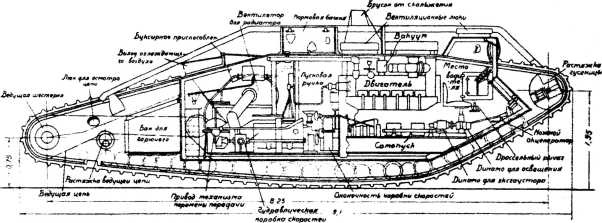

Продольный разрез тяжелого танка Mk VII.

Самые первые танки "Дьявол идет!"
«МЕЖДУНАРОДНЫЙ» ТЯЖЕЛЫЙ ТАНК МК VIII

Самым сильным серийным танком, разработанным в конце войны, и завершением эволюции ромбовидных тяжелых танков стал англо-американский Mk VIII. Его разработка началась вскоре после вступления США в войну. В июне 1917 г. на опытном полигоне британского Департамента поставок механического вооружения в Доллис Хилл англичане продемонстрировали свои танки делегации ВМФ США — танки предлагались для Корпуса морской пехоты. Военный атташе США справедливо рассудил, что такое мощное оружие более соответствует армии и предложил привлечь к английским работам американских технических специалистов. 19 июля командующий американскими экспедиционными силами Джон Дж. Першинг приказал сформировать специальную комиссию для рассмотрения вопросов применения танков. 23 сентября 1917 г. американцы приняли решение о формировании собственного Танкового корпуса, вооружив его двумя типами танков — легким на основе французского «Рено» FT-17 и тяжелым английским Mk V или Mk VI, хотя последний существовал только в проекте. Тяжелых танков предполагали получить 600 штук -350 боевых, 20 радиотанков, 40 транспортных для доставки ГСМ, 140 десантных (по 25 солдат или 5 т грузов), 50 транспортеров полевых орудий.

Самые первые танки "Дьявол идет!"

Демонстрация тяжелого танка Mk VIII. Хорошо видны отличия от Mk V в размещении экипажа, установке вооружения, возможностях наблюдения, обводах гусеничного хода.


Заказ на 600 Mk VI вскоре аннулировали. Американцы решили развернуть свою танкостроительную программу для удовлетворения потребностей собственной армии и армий союзников, рассчитанную на окончание войны в 1919 году. Требования к новому англо-американскому танку составил лейтенант Г.Рэкхэм. Планы разработали с обычным американским размахом — 4400 танков типа «Рено», 1500 комплектов агрегатов и узлов к тяжелым англо-американским танкам Mk VIII и 1450 полностью собранных Mk VIII, а кроме того — 15 015 легких танков «Форд». Немалый вклад в продвижение проекта Mk VIII внес А. Стэрн, курировавший танковые программы союзников в качестве комиссара британского Министерства снабжения. 3 декабря 1917 г. французское правительство дало согласие на строительство в 200 милях от Парижа, в Шатору (в Нэви-Пэю) большого сборочного завода, на котором до конца 1918 года предполагалось собрать 1500 танков, доведя ежемесячное производство до 300 машин. Из США должны были поставляться двигатели, агрегаты трансмиссии и электрооборудования, гусеничные цепи и детали ходовой части, из Англии — бронеплиты, элементы конструкции корпуса, башмаки для траков, опорные катки, орудийные и пулеметные установки, боеукладки, боеприпасы. Танк получил название «Интернэшнл» (International — «Международный») или «Либерти» (Liberty — по марке двигателя). Стоимость одного серийного экземпляра оценивалась в 5 тыс. фунтов. Французы рассчитывали не только получить себе позже завод, но и часть тяжелых танков — сами они смогли тогда поставить производство только средних и легких машин. Хотя американцы и англичане не очень стремились делиться новыми танками с французами. Но строительство завода затягивалось, только в октябре 1918 г. возвели мастерские. Британская промышленность с большим напряжением выполняла собственную программу, а американцы не смогли быстро организовать производство двигателей. В результате американцы решили строить Mk VIII в рамках собственной танковой программы, а англичане — самостоятельно и используя свои двигатели. До перемирия англичане успели изготовить 100 полных комплектов деталей, из которых собрали 5 единиц до перемирия и 2 после.
