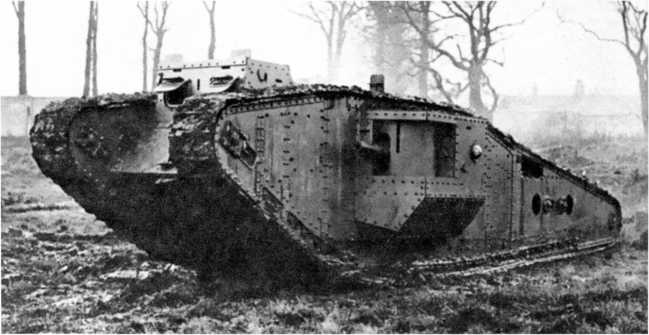

Часть тяжелых танков, как показанный на этом фото, имели узкие гусеницы, аналогичные Mk IV.
На Mk III планировали увеличить толщину брони бортов до 12 мм, в стенках корпуса выполнили отверстия для крепления накладных бронелистов («экранов»), но их так и не установили. Каждый шестой трак уширили, укрепив на нем болтами шпору с развитым грунтозацепом. Ввели балку самовытаскивания. Поначалу это был 2-метровый торпедообразный деревянный брус, крепившийся на крыше поперек машины. Если гусеницы начинали буксовать, их тормозили, кто-либо из экипажа выбирался на крышу и цепями крепил брус к тракам гусениц. Гусеницы пускали вновь, балка упиралась в грунт и давала им опору. По сию пору танкисты предпочитают иметь на машине балку или бревно как старое и надежное приспособление для самовытаскивания. Mk II и Мк III выпустили по 50 единиц каждого (по 25 «самцов» и столько же «самок»). После поставки достаточного количества Mk IV оставшиеся на ходу Мк I, II и III использовали как учебные или специальные. В мастерских танкового корпуса Mk I разоружили и превратили в танки снабжения (именовались также «тендерами»). При этом спонсоны переделывали в «грузовые» — внутренний объем спонсона освобождался, а амбразуры заделывались. Грузоподъемности такого «тендера» хватало для снабжения пяти боевых танков. Такие танки снабжения использовали у Мессии в июне 1917 года. Часть Mk II и III переделали в «радиотанки» — в одном спонсоне размещали радиостанцию с аккумуляторной батареей, в другом оборудовали место радиста. На рубке крепили мачту, удерживаемую растяжками, на которой натягивали антенну из вертикальных проводов. Впервые «радиотанки» использовали в сражении на Ипре. Работать такая радиостанция могла только на стоянках, хотя делались опыты с работой радиостанции в движении с использованием волочащейся за танком проволочной антенны.
Заказ на постройку танков Mk IV выдали в сентябре 1916 года, к производству он был готов в феврале 1917-го, в марте начали поставку, в мае их получили британские танкисты во Франции. Планировали выпустить до 1200 танков, всего собрали 1015 — 420 «самцов» и 595 «самок» (примерно три «самки» на два «самца»). Танки строились не только на средства метрополии. Скажем, один Mk IV «подарили» правительству Великобритании власти британского протектората Малайзии. Этот танк даже нес на лобовом листе изображение традиционного для Юго-Восточной Азии дракона, а на борту — рисунок глаза в «восточном» стиле. Доставлять Mk IV во Францию начали в апреле 1917 г., их боевой дебют состоялся в июне у Мессин.

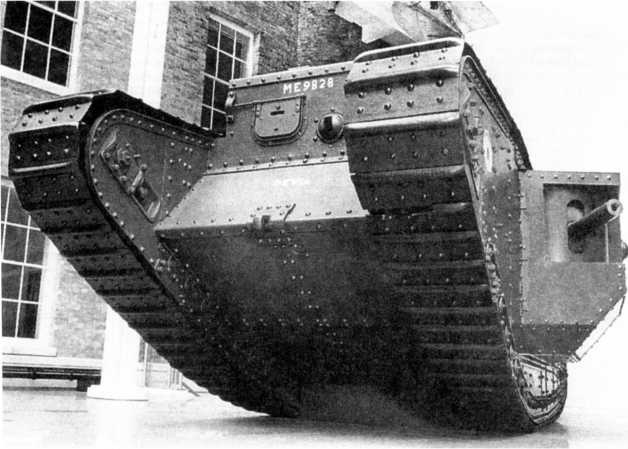

Тяжелый танк Mk IV «самец», переделанный в вариант «Тэдпол» («головастик»).
В устройство танка внесли ряд улучшений, связанных в основном с бронированием и вооружением. В связи с использованием германской пехотой бронебойных пуль типа SmK толщину брони в лобовой части довели до 16 мм, бортов — до 12, а крыши до 8 мм. Бронирование наконец защищало танк от ружейно-пулеметного огня на всех дальностях. Спонсоны больше скосили снизу, уменьшив их «зарывание» в грунт при крене танка. Один из первых танкистов из бывших моряков говорил, что танк при движении раскачивается «как торпедный катер во время шторма», так что спонсоны часто цепляли грунт. Скосы, конечно, не уменьшили раскачивание, но танки перестали застревать из-за зарывания нижней грани спонсона. Кроме того, спонсоны теперь могли вдвигаться внутрь корпуса по салазкам, что облегчало транспортировку по железной дороге — у Mk I, II и III спонсоны приходилось отделять. Тут можно вспомнить эпизод, описанный Лиддел-Гартом, когда один из генералов штаба Хэйга потребовал доставить танки к фронту по определенной железнодорожной линии. Технический специалист указал, что если выбрать другой путь, удастся избежать двух тоннелей, через которые танки не пройдут по своим габаритам, на что получил резкий ответ: «Ну, тогда расширьте тоннели!» Тоннели, конечно, расширять не стали, а убираемые спонсоны стали существенным подспорьем при перевозке танков. Но в бою иногда, при большом крене и тряске, спонсоны срывали фиксаторы и, внезапно сползая в танк, калечили экипаж. Размеры двери спонсона увеличили с 600x400 до 900x500 мм. На «самках» спонсоны заметно уменьшили, так что масса танка несколько снизилась. Под пулеметными спонсонами выполнили люки-лазы с двухстворчатыми крышками, посадка и — главное — высадка облегчились. Кроме того, имелись люки в крыше. Стволы орудий укоротили с 40 до 23 калибров (т. е. с 2,28 до 1,31 м). Укороченные стволы облегчали вдвижение спонсонов внутрь, не утыкались в землю при крене и не задевали деревья или стены домов. Уменьшение массы и размеров орудия облегчало его наведение в бою и демонтаж при ремонте. При небольших дальностях ведения огня укорочение стволов и уменьшение начальной скорости снаряда до 441 м/с было оправданно. Эффективная дальность — при стрельбе с места, конечно, — не превышала 400 ярдов (около 365 м). Угол наведения орудия по горизонтали составлял 100–110°. В боекомплект орудий входили картечные выстрелы, часто помогавшие «очищать» окопы огнем накоротке. Размещение боекомплекта по-прежнему было источником высокой взрывоопасности. Пулеметы «Льюис» крепились в шаровых установках, на «самках» эти установки монтировались в поворотных цилиндрических щитах. На «самцах» было четыре «Льюиса», из них два запасных, на «самках» — шесть, из них один-два запасных. Питание пулемета «Льюис» — из крепящегося сверху диска на 47 патронов, мог использоваться и увеличенный диск емкостью 96 патронов. Это было определенным преимуществом перед пулеметом «Тонкие» с питанием от жесткой обоймы («полосы») на 14 патронов.

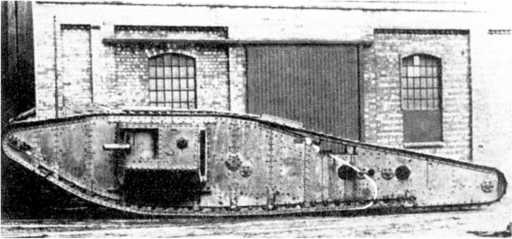

На этом фото видно, насколько увеличивалась длина опорной поверхности гусеницы при переделке танка Mk IV в вариант «Тэдпол» (мелом на борту отмечены «нормальные» габариты).
Для установки в танк использовалась «авиационная» модификация пулемета с заменой приклада рукояткой под левую руку. Кожух системы воздушного охлаждения, обеспечивавшей «Льюису» возможность ведения интенсивной стрельбы, требовал увеличить амбразуры. Бронировать такие амбразуры было сложно, углы наведения оказались невелики, а работа с пулеметами малоудобной. Однако шаровая установка была лучше, чем прежняя цапфенная, и использовалась на машинах следующих марок для пулеметов «Гочкис», которые специальная комиссия рекомендовала в мае 1917 г. «Гочкис» Mk I* с жесткой полосой (обоймой) на 30 патронов или полу-жесткой лентой, принятый в июне в качестве танкового, оказался, пожалуй, самой удачной модификацией ручного пулемета «Гочкис». Модернизировали двигатель. Алюминиевые поршни и двойные карбюраторы позволили повысить мощность до 125 л.с., хотя удельной мощности в 4–5 л.с./т все равно было маловато. Установили регулятор малых оборотов, эжектор выхлопной системы, наконец, ввели глушитель, расположив его на крыше. Система подачи горючего — «Автовак» («Вакуум»). Бачок системы крепили над карбюратором, вакуумный насос работал от двигателя. Бензин выкачивался из баков в бачок за счет разрежения и подавался в карбюратор собственной тяжестью. Важной новинкой стала установка бензобаков вне корпуса на корме, так что их прикрывали выступы ходовой части. Емкость баков составляла 272,5 л (максимально 318 л). Выше баков монтировали радиатор. Опорные катки, ведущее и направляющее колесо, траки гусениц изготавливали теперь из литой стали, легированной никелем. Масса одного трака гусеницы составляла 25,4 кг. Шпоры для лучшего сцепления с грунтом крепили на каждый третий, шестой или девятый трак. Установили грязеочистители. Цепную передачу закрыли от засорения. Уменьшился и «занос» грязи гусеницами во внутренний объем машины. Сзади на крыше в особой коробке укладывали буксирный трос или запасные канистры с горючим. Обычно тросом буксировали грузовые волокуши — до трех на танк. Появились средства навигации в виде магнитного компаса. Попытки компенсировать влияние стальных масс на компас небольшими «отстраивающими» магнитами не дали результатов. Поэтому остановились на простом приеме — на каждом танке практически определяли положение стрелки компаса при известных курсах, сводили полученные поправки в таблицу, которая и передавалась водителю танка. Усовершенствовали и «систему самовытаскивания». К корпусу болтами крепили согнутые из стального уголка направляющие, приподнимавшиеся над верхней ветвью гусениц и рубкой. На направляющих цепями крепили новую «незарываюшуюся» балку в виде призматического бруса тикового дерева длиной 3,6 м с сечением 225x175 мм) с окованными железом концами. Весила такая балка около 400 кг.
