Основной боевой танк М60
Основной боевой танк М60

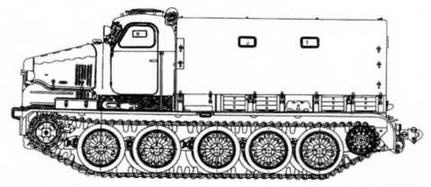

Следующий номер «Бронеколлекции» — монография «Артиллерийские тягачи Советской Армии»


История создания
Основной боевой танк М60

М60А1 с колейным ножевым тралом Ramta. Армия обороны Израиля, 1985 год


Основной боевой танк М60 стал очередным этапом в негласном соревновании американских и советских танкостроителей, причем заокеанская сторона в этом противоборстве постоянно выступала в роли догоняющей. Предшественник — М48 «Патон II» (см. «Бронеколлекцию» № 1 за 2004 г.) создавался как противовес Т-34-85, правда, опоздал он почти на десять лет, да и получился довольно сырым. К середине 1950-х годов конструкторам удалось «вылечить» М48 от большинства «детских болезней», после чего, по мнению военных, «Паттон II» вполне мог претендовать на роль танка, способного бороться с «тридцатьчетверками». Только ведь не даром существует понятие «гонка вооружений» — не успели янки вздохнуть с облегчением, получив на вооружение действительно современный и надежный танк, как разведка предоставила подробную информацию о советском Т-54.

М48 уступал «пятьдесятчетверке» абсолютно по всем параметрам: защищенности, калибру орудия, запасу хода. Правда, комплекс приборов управления огнем американской машины, включающий стереоскопический оптический дальномер, выглядел современнее, но давал наводчику скорее теоретическое преимущество, нежели практическое: прибор был чрезмерно сложен в обращении.

В очередной раз под новую угрозу срочно потребовался новый танк, разработка которого началась в феврале 1957 года. В перспективной машине должны были сочетаться преемственность конструкции М48 (для экономии времени) с установкой мощного вооружения, превосходящего вооружение Т-54. Американцы выбрали английскую 105-мм пушку L7, которая после доработки казенной части поступила в армию США под обозначением М68. Пушка L7 прошла испытания на экспериментальном танке Т95. Пробные стрельбы выявили полное превосходство английского орудия над всеми существовавшими на тот момент американскими танковыми пушками. Орудие L7 хорошо вписывалось в башню танка М48, однако военные настояли на создании новой модели «Паттона». Установка мощной пушки не избавляла М48 от других «болячек»: относительно тонкой брони корпуса, не способной противостоять снарядам 100-мм орудия Т-54, а также пожароопасного и прожорливого бензинового двигателя. Новая машина представлялась как симбиоз башни М48 с новой 105-мм пушкой и адаптированного под установку дизеля корпуса; ходовая часть танка принципиальным изменениям не подвергалась (заменили лишь опорные катки и поддерживающие ролики). В отличие от скругленной лобовой части корпуса М48, на новой машине корпус сделали обычной, прямоугольной в плане, формы; в то же время лодкообразность в сечении сохранилась на протяжении всей длины корпуса. Дабы удержать массу машины, неизбежный рост которой диктовали более толстая броня и новая более тяжелая пушка, пришлось пойти на широкое использование в конструкции алюминиевых сплавов. Масса «крылатого» металла в конструкции М60 достигала 3 т, из алюминия изготавливались элементы ходовой части, топливные баки, вращающийся полик башни, надгусеничные полки, а также разного рода рукоятки и детали крепежа. Конструкторы учли недовольство танкистов тесной командирской башенкой М1, заменив ее просторной низкопрофильной М19. В марте 1959 года был готов первый вариант танка ХМ60. Под обозначением М60 его вскоре приняли на вооружение армии США. Контракт на изготовление 180 машин первой партии (плюс зарезервированный заказ еще на 720 танков) командование армии подписало с руководством фирмы «Крайслер» в июне того же года.

Основной боевой танк М60

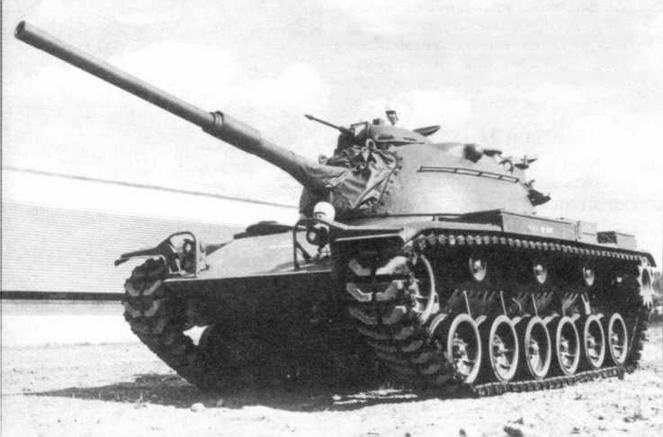

Один из первых серийных танков М60. Обращает на себя внимание прямоугольная в плане лобовая часть корпуса, в отличие от скругленной у М48

Основной боевой танк М60

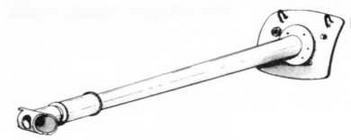

90-мм пушка танка М48А2С

Основной боевой танк М60

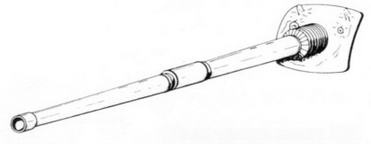

105-мм пушка танка М60

Основной боевой танк М60

Транспортировка краном собранной башни М60 в цеху завода фирмы «Крайслер»


Описание конструкции М60

Танк М60 спроектирован по традиционной компоновочной схеме с отделением управления в передней части машины, боевым отделением в средней части и моторно-трансмиссионным в кормовой. Экипаж состоит из командира, наводчика, заряжающего и механика-водителя. Компоновка танка осталась прежней, то есть с задним расположением силового отделения, как и у танка М48А2.

Корпус и башня — литые. Лобовая часть корпуса выполнена с большими, чем у танка М48А2, углами наклона. Верхняя лобовая плита имеет толщину 120 мм и угол наклона к вертикали 64°; толщина крыши и днища корпуса в районе отделения управления — 50 и 40 мм соответственно. Толщина брони в районе боевого отделения и МТО уменьшена до 20 мм.

Рабочее место механика-водителя располагается в отделении управления строго по продольной оси корпуса. Над креслом механика-водителя, в верхнем бронелисте, имеется люк со сдвижной крышкой (перед поворотом она приподнимается). В положении «по-боевому» обзор местности осуществляется с помощью трех перископических наблюдательных приборов, средний из которых взаимозаменяем с ночным инфракрасным прибором М36. Подсвечивается прибор ночного видения специальными фарами, смонтированными на лобовом листе. По бокам от кресла механика-водителя находится боеукладка — алюминиевые гнезда для унитарных выстрелов к пушке М68 (15 гнезд — слева от сиденья, 11 — справа), непосредственно за креслом размещены аккумуляторные батареи.

Несколько улучшена конфигурация башни полусферической формы и уменьшены ее размеры. На крыше башни установлена новая командирская башенка М19 увеличенных размеров, создающая более комфортные условия для работы командира в танке. Башенка снабжена смотровыми призмами, обеспечивающими командиру круговой обзор, и ручным приводом.

Основное вооружение машины — 105-мм танковая пушка М68. Она состоит из трубы-моноблока, литого казенника, соединенного со стволом секторной резьбой, клинового затвора и эжекционного устройства, установленного в средней части ствола. Дульного тормоза на пушке нет. Орудие монтируется в люльке, корпус которой служит одновременно и наружным цилиндром противооткатных устройств. Углы вертикального наведения пушки от -10° до +20°. Механизмы наведения имеют электрогидравлические и ручные приводы.
