Онлайн книга «Французcкие танки Второй мировой войны. Часть 1»
| Тактико-технические характеристики прототипов тяжелых французских танков | ||||
| Марка танка | SRA | SRB | FAMH | FCM21 |
| Экипаж, чел. | 3 | 3 | 3 | 3 |
| Боевая масса,т | 19 | 18,5 | 17 | 15,64 |
| Габаритные размеры, мм: | ||||
| длина | 5950 | 6000 | 5200 | 6500 |
| ширина | 2490 | 2500 | 2430 | 2050 |
| высота | 2260 | 2380 | 2400 | 2520 |
| клиренс | 400 | 410 | 400 | 500 |
| Макс, толщина брони, мм | 30 | 30 | 25 | 25 |
| Мощность двигателя, л.с. | 180 | 180 | 120 | 120 |
| Макс, скорость, км/ч | 17,5 | 18 | 18,2 | 17,4 |
| Запас хода, км | 140 | 125 | 70 | 175 |
Компоновка танка В1bis имела ряд особенностей, связанных с не совсем обычным размещением вооружения. Механик-водитель располагался в бронированной рубке ближе к левому борту корпуса, собиравшегося из литых деталей, и управлял машиной при помощи штурвала с гидроусилителем. Рабочее место заряжающего 75-мм орудия (он же наводчик этой пушки по вертикали) находилось позади этой пушки и приборами наблюдения не оборудовалось. Кроме того, в обязанности заряжающего входила подача 47-мм выстрелов из боеукладки, расположенной в корпусе, в башню командиру танка. Стреляные гильзы могли удаляться из боевого отделения через люк в днище корпуса. Радист размещался в корпусе позади водителя и также не имел приборов наблюдения. Это был единственный член экипажа, не выполнявший по совместительству иных обязанностей, кроме обслуживания радиостанции. Командир танка находился в башне и помимо руководства боем выполнял функции наводчика и заряжающего 47-мм пушки.

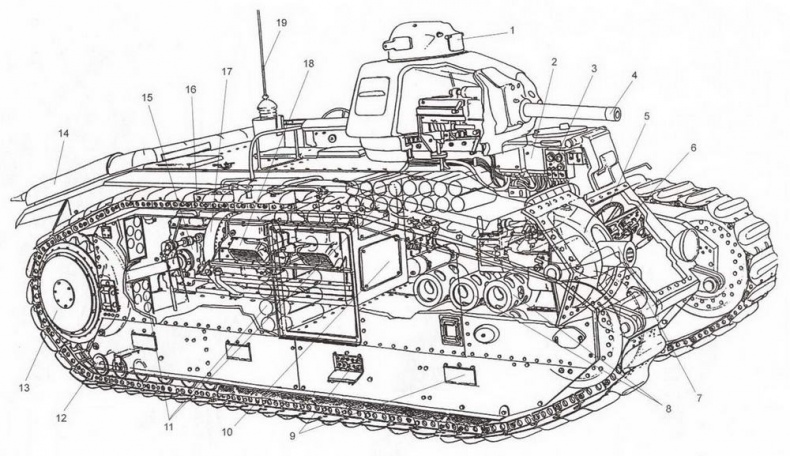

Компоновка танка B1bis:
1 — командирская башенка; 2 — электромагнитное реле; 3—щиток электроприборов; 4— 47-мм пушка; 5 — штурвал управления; 6 — щиток приборов механика-водителя; 7 — 75-мм пушка; 8 — пеналы для укладки 75-мм выстрелов; 9 — лючки для доступа к узлам подвески; 10 — люк для прохода в моторное отделение; 11 —укладки 47-мм выстрелов; 12— опорный каток; 13 —ведущее колесо; 14 — глушитель; 15—коробка передач; 16 — топливный бак; 17 —главный фрикцион; 18 — двигатель; 19 — антенна
В моторно-трансмиссионном отделении, располагавшемся в кормовой части корпуса, слева от двигателя были установлены радиатор системы охлаждения, вентиляторы и 100-л топливный бак. Следует отметить, что жалюзи воздухопритока к радиатору, выполненные в левом борту корпуса, являлись едва ли не самым уязвимым местом в бронезащите танка. Справа от двигателя были смонтированы еще два топливных бака емкостью 200 и 100 л. Между этими баками и двигателем имелся проход, ведший к двери в огнеупорной моторной перегородке. Наличие прохода облегчало членам экипажа ремонт и обслуживание двигателя. Все топливные баки конструктивно выполнялись самозатягивающимися. Несмотря на их довольно внушительную общую емкость, радиус действия танка был небольшой: сказывался высокий расход топлива — 4 л/км.
Самым прогрессивным для 1930-х годов агрегатом танка стала гидродинамическая передача Naeder, выполнявшаяся в блоке с пятискоростной механической коробкой передач. В качестве механизма поворота применялся двойной дифференциал. Такая схема трансмиссии обеспечивала танку поворот по расчетным радиусам определенной величины, что давало возможность довольно точно наводить 75-мм орудие.
Несколько архаичная ходовая часть, напоминавшая английские танки времен Первой мировой войны, состояла из 16 опорных катков (на сторону), направляющего и ведущего колес. 12 опорных катков были сблокированы в три тележки по четыре катка в каждой, подвешенные на спиральных и листовых рессорах. Три катка собирались в самостоятельную тележку, расположенную впереди, а один каток, находившийся сзади, имел свою собственную рессору. При всей сложности такая конструкция ходовой части обеспечивала танку довольно мягкий ход.

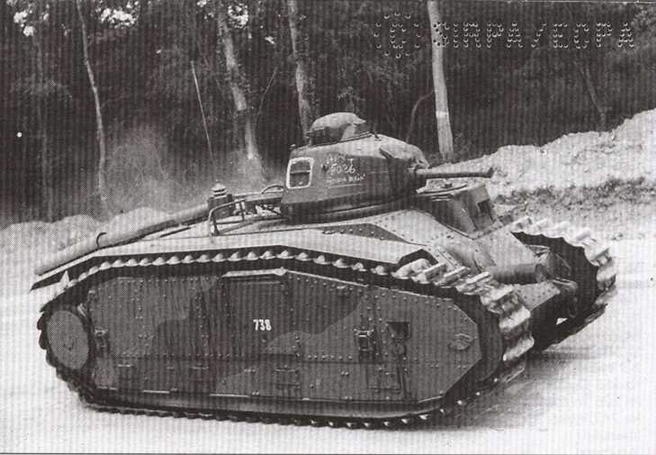

В Ibis покидает заводскую территорию фирмы FCM, май 1940 года. На танк уже нанесен стандартный французский двухцветный камуфляж

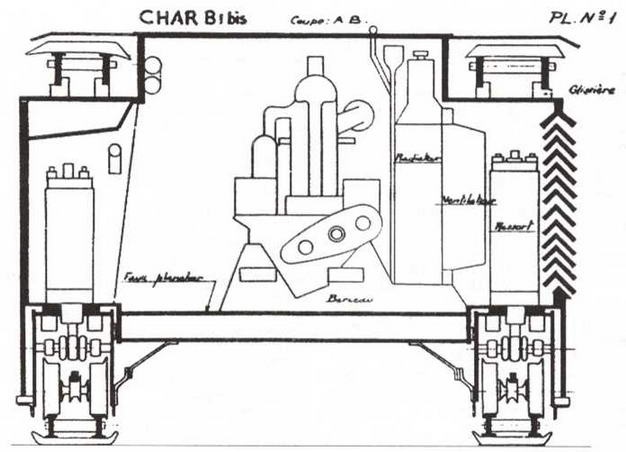

Фотокопия чертежа поперечного сечения силового отделения танка В Ibis
В 1937 году был изготовлен опытный образец танка Biter (ter — третий), предназначенного заменить в производстве В1 bis. Новая машина имела броню толщиной 75 мм, двигатель мощностью 350 л.с., коробку передач типа BDR, усовершенствованные приборы наблюдения и средства связи. Углы горизонтальной наводки 75-мм пушки в корпусе составляли 5° влево и 10° вправо. На одного человека — механика — увеличился экипаж. По сравнению с В1 bis, этот танк получился дешевле и значительно технологичнее, что в перспективе позволяло быстро развернуть его серийное производство. В мае 1940 года после длительных испытаний и доводок конструкции производство Biter передали на заводы АРХ, FCM Fives-Lile. К июлю было закончено изготовление первых трех образцов, которые пытались вывезти из Франции морем, однако безуспешно.
