Интерес к LT vz.35, как к оружию потенциального противника, проявляла и нацистская Германия. Сначала немцы пытались получить информацию через подставные компании, но этот план не удался. Затем абвер рискнул открыто шпионить, используя немецкую резидентуру в Чехословакии. Несколько агентов удалось арестовать, но какую-то информацию добыть им всё же удалось. Возможно, данными с немцами поделилась и Румыния.

Фирма Škoda предлагала свои танки Š-II-a Югославии. Проект несколько переработали — появились новая башня с 47-мм пушкой и дизельный двигатель. Но контракт заключён не был — помешала политическая ситуация.

Оккупация Чехии прервала и переговоры с Польшей. Они и без того шли трудно из-за традиционно плохих отношений между этими странами. Польская разведка смогла ознакомиться с танками R-2 (вариант LT vz.35 для Румынии) в начале 1939 года, когда их перевозили в Румынию через польскую территорию. Военная делегация из Польши посетила Пльзень 9 марта 1939 года. Поляки, правда, были заинтересованы в приобретении средних танков Š-II-s. Но это уже не имело никакого значения — спустя шесть дней немцы перешли чехословацкую границу.

Последний иностранный заказ, о котором следует упомянуть, относится к 1940 году. Поступил он из Афганистана. Переговоры начались ещё в 1939-м. Афганистан заказал десять улучшенных Š-II-a (Т-11) с 37-мм пушкой А8. Однако выполнить заказ до немецкой оккупации чехи не успели. Немецкие власти поначалу разрешили их производство, но затем изменили своё решение, и танки были проданы союзнице Германии — Болгарии.

ОПИСАНИЕ КОНСТРУКЦИИ

В соответствии с классификацией, принятой в чехословацкой армии, лёгкие танки категории II-а предназначались для действий в составе кавалерийских частей, однако только совместно с пехотой. В целом это почти соответствовало английскому классу крейсерских танков.

Машина имела классическую компоновку с кормовым расположением двигателя и трансмиссии.

КОРПУС танка собирался из катаных броневых листов на каркасе из уголков с помощью клёпки. Максимальная толщина лобовых листов составляла 25 мм, что обеспечивало защиту от 20-мм бронебойных снарядов пушки «Эрликон» на дистанциях от 250 м и более.

Лёгкий танк LT vz.35

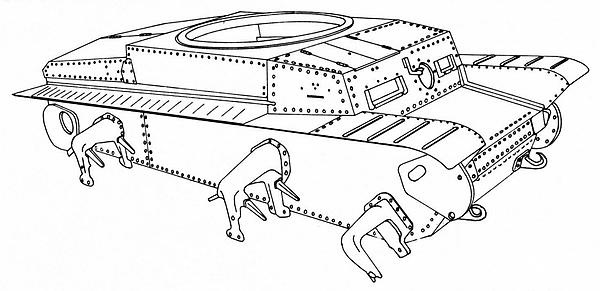

Корпус танка.


Механик-водитель и стрелок-радист размещались в отделении управления в передней части корпуса. Рабочее место механика-водителя располагалось справа. Перед ним в лобовом листе подбашенной коробки находилось смотровое окно размерами 390x90 мм с 50-мм стеклоблоком триплекс. Снаружи оно закрывалось 28-мм броневой крышкой. Для наблюдения за местностью в распоряжении механика-водителя имелась смотровая щель размерами 120x3 мм в правом переднем бортовом листе корпуса, также закрытая изнутри 50-мм бронестеклом. Лючок для наблюдения был и у стрелка-радиста, правда, значительно меньших размеров — 150x75 мм. В центре лобового листа монтировалась шаровая установка курсового пулемёта, допускавшая ведение огня по горизонту в секторе 30°. Угол возвышения составлял +25°, склонения -10°. Телескопический прицел пулемёта был встроен в прибор наблюдения механика-водителя. Правда, ведение огня было возможно только при открытой крышке смотрового прибора. Механик-водитель мог стрелять из курсового пулемёта, предварительно зафиксировав его в центральном положении. Спуск осуществлялся с помощью троса Боудена.

Лёгкий танк LT vz.35

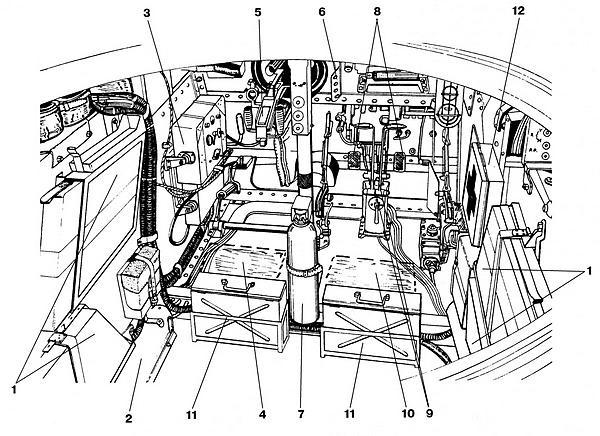

Отделение управления танка LT vz.35:

1 — ящики с 37-мм выстрелами; 2 — воздушный компрессор; 3 — радиостанция; 4 — сиденье стрелка-радиста; 5 — пулемёт ZB vz.35; 6 — сигнальные лампочки внутренней связи; 7 — огнетушитель; 8 — педали тормоза; 9 — рычаги управления; 10 — сиденье механика-водителя; 11 — ящики с патронами; 12 — аптечка.


Для посадки в отделение управления в передней части крыши подбашенной коробки имелся прямоугольный люк, закрывавшийся двухстворчатой крышкой.

БАШНЯ размещалась над средней частью корпуса танка, образуя вместе с ним боевое отделение. Так же, как и корпус, она была склёпана на каркасе из уголков. Диаметр башенного погона в свету составлял 1267 мм.

Лёгкий танк LT vz.35

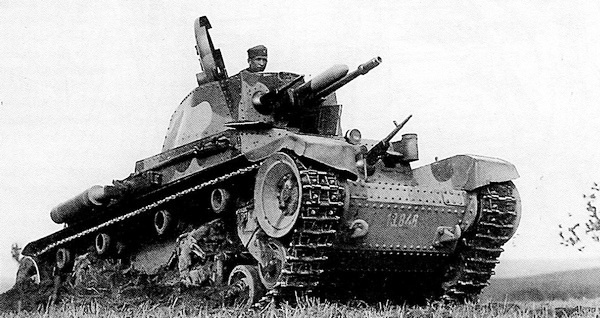

Танк LT vz.35 из состава 3-го танкового полка чехословацкой армии. Нейтральная Словакия, 1937 год.


На крыше башни размещалась командирская башенка диаметром 570 мм, закрывавшаяся откидной куполообразной крышкой. В стенках командирской башенки имелись четыре смотровых прибора-эпископа. Кроме того, для кругового наблюдения за местностью командир располагал монокулярным перископическим прибором. Его амбразура находилась в крышке командирской башенки. В последней, кроме того, имелись лючки для флажковой сигнализации днём и световой сигнализации ночью.

Лёгкий танк LT vz.35

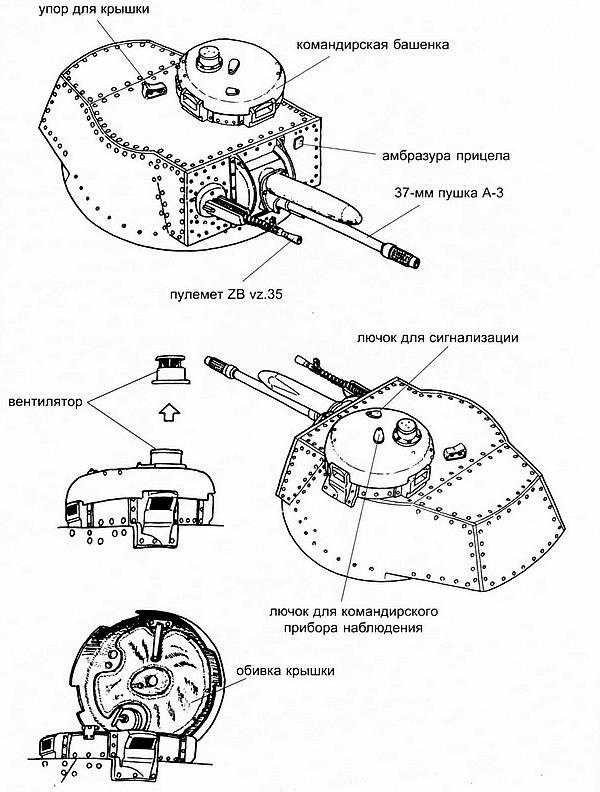

Башня танка и командирская башенка с закрытой (вверху) и открытой (внизу) крышкой.


ВООРУЖЕНИЕ. Танк LT vz.35 имел весьма мощное вооружение для своего времени и класса. Его основу составляла 37-мм пушка vz. 34UV (заводское обозначение фирмы Škoda — А3), представлявшая собой переделанную для установки в танк противотанковую пушку KPUV vz.34. Орудие оснащалось полуавтоматическим клиновым затвором, обеспечивавшим высокую скорострельность в 12–15 выстр./мин. Длина ствола составляла 39 калибров (1448 мм). Масса орудия — 235 кг.

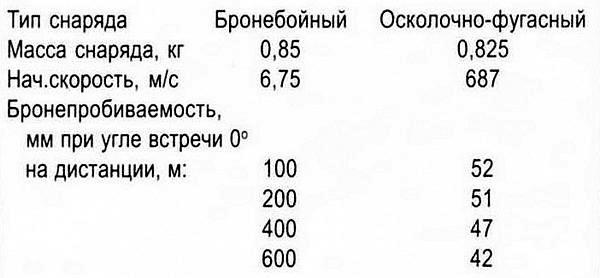

Характеристики 37-мм снарядов

Лёгкий танк LT vz.35

На танке устанавливались два тяжёлых пулемёта ZB vz.37 калибра 7,92 мм производства фирмы Československa Zbrojovka Brno: один — в шаровой установке в лобовом листе корпуса; другой — в такой же установке в башне, справа от пушки. Башенный пулемёт мог наводиться как совместно с орудием, так и независимо от него. Горизонтальное наведение пушки и пулемёта осуществлялось поворотом башни. Вращение башни было возможно двумя способами: с помощью механизма поворота (за один оборот маховика башня поворачивалась на 3°) или, при его блокировке, с помощью плечевого упора пушки.

Боекомплект орудия состоял из 78 выстрелов (24 бронебойных и 54 осколочно-фугасных), пулемётов — из 2700 патронов.

Лёгкий танк LT vz.35

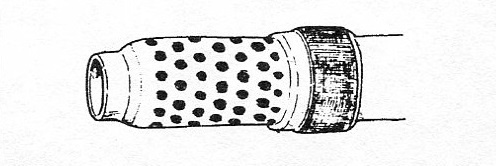

Дульный тормоз пушки.


Лёгкий танк LT vz.35

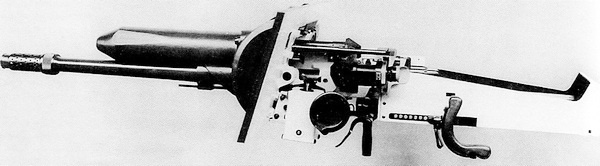

37-мм пушка vz.34UV (Škoda A3).
