Довольно быстро, в конце 1936 года под руководством главного конструктора завода Н.А.Астрова был создан полноценный быстроходный бронированный гусеничный тягач «Комсомолец» Т-20 (заводской индекс 020 или А-20). Машина имела более просторный клепано-сварной корпус из бронелистов толщиной 7—10 мм, защищавших экипаж — водителя и командира-стрелка — от пуль винтовочного калибра и мелких осколков. Кроме того, командир получил оборонительное вооружение — танковый пулемет ДТ в подвижной маске, отнюдь не лишний в зоне переднего края, где для артиллеристов был весьма вероятен непосредственный контакте противником. Кабина экипажа, бронированная со всех сторон, имела сверху два люка-лаза, а впереди и по бортам — откидные бронещитки, прикрывавшие смотровые щели, позже замененные пулестойкими блоками «триплекс». За кабиной находилось моторное отделение (двигатель, как и на «Пионере», располагался сзади и был развернут маховиком вперед), закрытое сверху броневым капотом с откидными крышками. Над ним, за бронеперегородкой, размещалось грузовое отделение с двумя блоками продольных трехместных сидений. Будучи повернутыми наружу, они образовывали своими спинками борта грузовой платформы для перевозки боезапаса и артиллерийского снаряжения. При перевозке артиллеристы размещались спинами друг к другу, в габаритах тягача. В ненастную погоду при длительных маршах мог устанавливаться закрытый тент с окошками, при этом высота машины увеличивалась до 2,23 м. Буксирное устройство отвечало требованиям соединения с дышлами легких орудий и их передков.

Артиллерийские тягачи Красной Армии. Часть 1

Тягач «Комсомолец» 1-й серии. Характерной особенностью этих машин были жалюзи воздухооттока в кормовой стенке корпуса. У тягачей 1-й и 2-й серий рукоятка ручного пуска находилась в корме. Сиденья подняты в положение, обеспечивающее доступ к двигателю

Артиллерийские тягачи Красной Армии. Часть 1

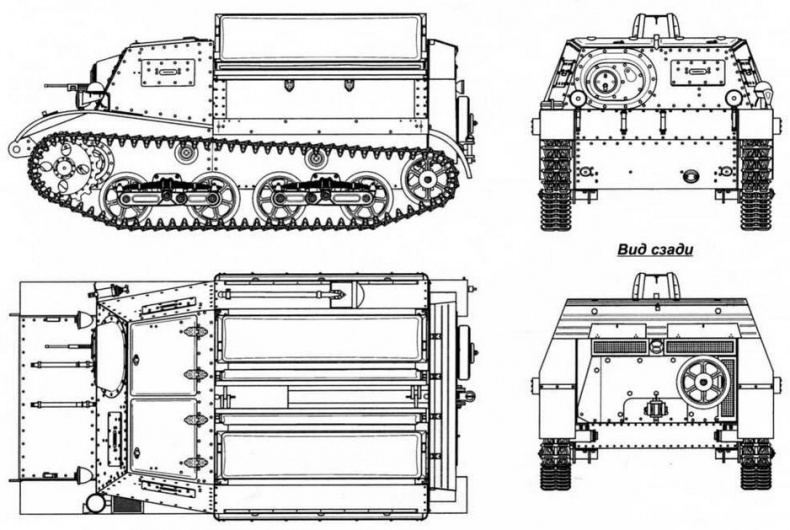

Т-20 «Комсомолец» 3-й серии


Силовой автомобильный агрегат ГАЗ-М с четырехступенчатой коробкой передач (с блокировкой включения) дополнял демультипликатор от трехосного автомобиля ГАЗ-ААА, что удваивало число ступеней в трансмиссии и позволяло иметь два диапазона: тяговый и транспортный. Отсюда и возможность минимальной («ползучей») скорости движения в 2 — 2,5 км/ч при тяговом усилии на крюке до 3000 кг. Остальные агрегаты трансмиссии: главную передачу, бортовые фрикционы с тормозами, бортовые передачи с ведущими звездочками, а также мелкозвенчатую гусеницу, опорные и поддерживающие обрезиненные катки использовали от танка Т-38.

Тележки с блокированными попарно опорными катками, в отличие от танковых, имели более компактную рессорную подвеску, что позволило снизить высоту гусеничного обвода для удобного размещения расчета. Первоначально задний опорный каток выполнял роль и направляющего колеса, но из-за частых случаев опрокидывания тележки, которые не удалось предотвратить установкой ограничителя, пришлось ввести отдельное направляющее колесо. К сожалению, не оправдало себя и применение в опытном порядке бесшумной резинотросовой гусеницы с металлическими плицами — она часто соскакивала.

Артиллерийские тягачи Красной Армии. Часть 1

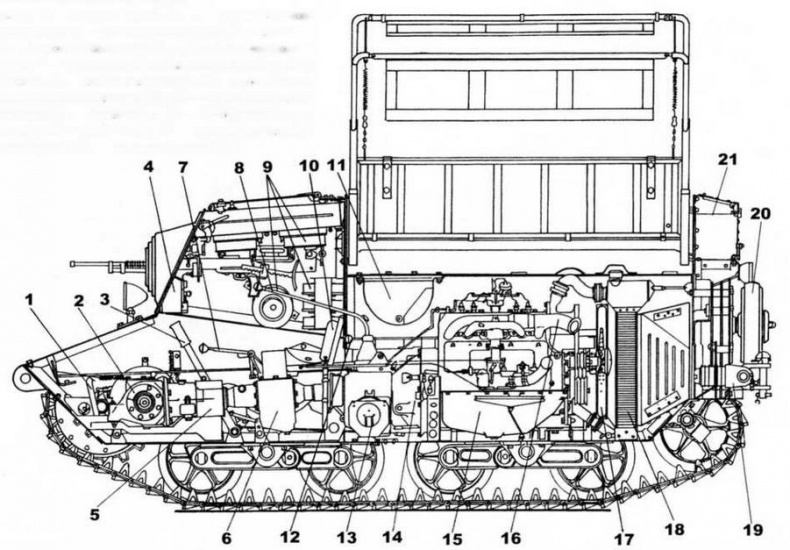

Компоновка тягача «Комсомолец» 2-й серии:

1 — педаль сцепления; 2 — главная передача; 3 — рычаг управления бортовым фрикционом; 4 — смотровой прибор; 5 — соединительная муфта; 6 — демультипликатор; 7—рукоятка управления демультипликатором; 8 — рукоятка управления коробкой передач; 9 — пулеметные диски; 10 — сиденье стрелка; 11 —малый бензобак; 12 — рукоятка вкпючателя стартера; 13 — коробка передач; 14 — главный фрикцион; 15 — двигатель; 16 — выхлопной патрубок; 17 — вентилятор; 18 — радиатор; 19 — прицепное устройство; 20 — запасной каток; 21 — кормовой ящик ЗИП

Артиллерийские тягачи Красной Армии. Часть 1

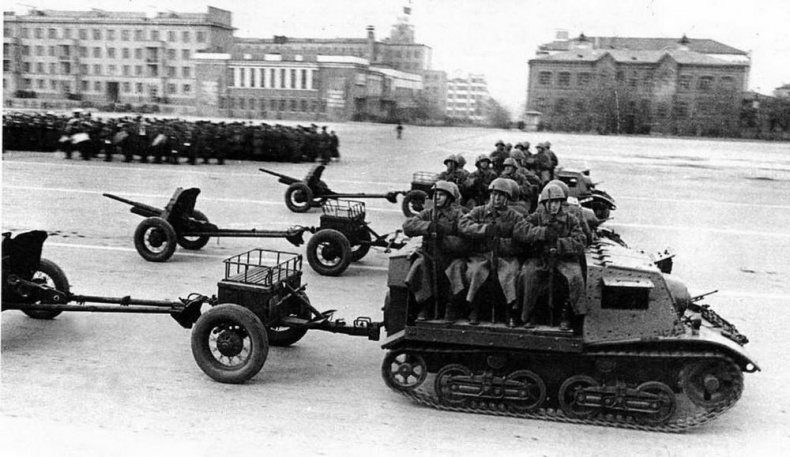

«Комсомольцы» с 45-мм противотанковыми пушками на параде в Куйбышеве. 7 ноября 1941 г.


Емкость бензобака, оборудованного бензоуказателем, составляла 115 л. Кроме того, имелся расходный бачок емкостью 3 — 6,7 л (в зависимости от серии).

Воздух для системы охлаждения первоначально забирался вентилятором через боковые воздухопритоки над гусеницами, что при движении в сухую погоду вызывало загрязнение двигателя и его быстрый износ. На последней серии тягачей воздухозаборники были перенесены в более чистую зону — между спинками сидений. Для повышения живучести машин у командира-стрелка имелось дублированное управление (кроме переключения передач), что в годы войны не раз выручало при выходе из строя водителя.

Армейские испытания «Комсомольца», проведенные в августе — ноябре 1937 года, показали, что он, при условии устранения отдельных недоработок, может быть принят на снабжение Красной Армии. Средняя скорость движения тягача с прицепом по шоссе достигала 15 — 20 км/ч, по проселку и бездорожью — до 8 — 11 км/ч, что было признано как высокая. Машина преодолевала ров 1,4 м, брод 0,6 м, стенку 0,47 м, валила деревья толщиной 0,18 м. Движение было возможно при крене 40° (правда, при этом иногда спадали гусеницы с короткими перьями траков). Максимальный преодолеваемый подъем с экипажем из двух человек и полной заправкой без прицепа доходил до 45°; при полной боевой массе и прицепе массой 2000 кг до 18°. Радиус поворота составлял всего 2,4 м (разворот на месте), что также оценивалось положительно, учитывая высокие требования к маневренности машины. К сожалению, автомобильный двигатель, не рассчитанный для длительной напряженной работы на гусеничном тягаче, был перегружен и нередко преждевременно выходил из строя (износ шатунных подшипников, пробой прокладки головки, течи через сальники). Однако других подходящих — легких и компактных — моторов тогда в стране не было.

Артиллерийские тягачи Красной Армии. Часть 1

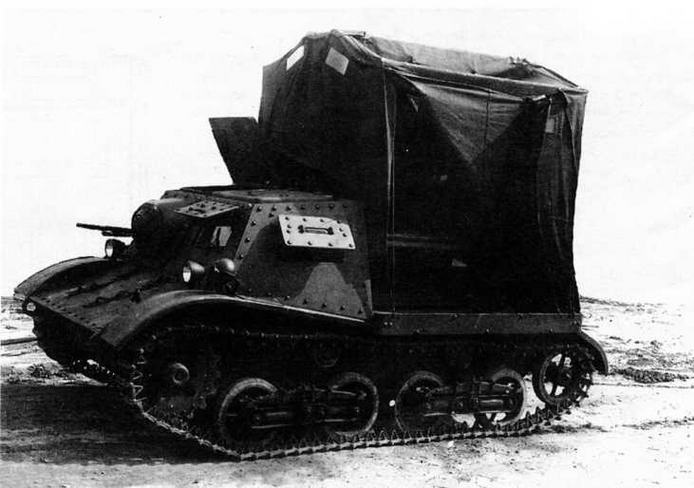

Тягач «Комсомолец» 3-й серии с установленным брезентовым тентом

Артиллерийские тягачи Красной Армии. Часть 1

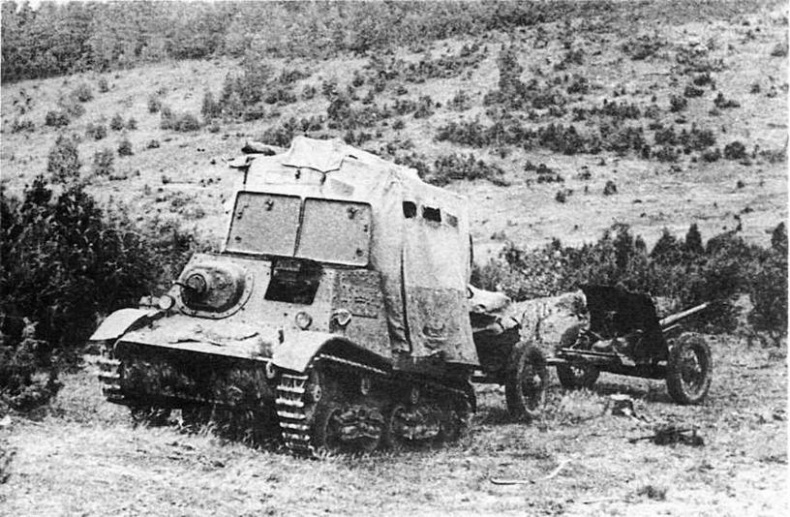

«Комсомолец» 3-й серии буксирует на местности 45-мм противотанковую пушку образца 1932 года. Учения войск Киевского Особого военного округа, осень 1940 г.


Были отмечены и недостатки, позже устраненные: непригодность буксирного приспособления(впоследствии установили резиновый амортизатор крюка), малая живучесть гусениц (траки стали отливать из марганцовистой стали), самовыключение передач (ввели блокировку в КП). Пробуксовку тягача на обледенелой дороге ликвидировали введением съемных шипов, прикрепляемых болтами к каждому пятому траку гусеницы (всего на борт— 16 шипов). Шипы стали придаваться каждой машине в индивидуальный комплект ЗИП.
