Нарком обороны К.Е.Ворошилов объезжает войска, построенные для парада. На заднем плане — тягачи «Коминтерн», использовавшиеся в данном случае в качестве звакуационных. В 30-е годы отказы двигателей боевых машин на Красной площади были частым явлением
Главный фрикцион — двухдисковый (сталь по ферродо), с тормозом, облегчавшим переключение передач. Коробка передач — пятиступенчатая с силовым диапазоном 7,61 (против 3,81 у трехступенчатой на «Коммунаре») — обеспечивала как движение с «ползучей» скоростью 2,6 км/ч и тяговым усилием 6800 кгс, так и максимальную, высокую по тем временам скорость до 30,5 км/ч по шоссе. С главной передачей КП связывал карданный вал с шарнирами «Макеник», не требующий точной центровки агрегатов. Бортовые фрикционы и тормоза располагались на малонагруженных продольных ведущих валах главной передачи, что значительно уменьшало ширину трансмиссии и гусеничного хода — решение, больше не встречавшееся в отечественной практике. Работавшие на минимальном входном крутящем моменте бортовые фрикционы «Коминтерна», имевшие чугуные ведомые диски и стальные ведущие, обладали высокой износостойкостью и не требовали от водителя больших усилий при отключении.
Рама тягача — цельносварная, замкнутая, из двух продольных швеллеров, связанных поперечинами, косынками и раскосами. Заднее тягово-сцепное устройство — пружинный поворотный крюк, удобный и надежный.
Подвеска — пружинная (свечная), на четырех балансирных тележках, очень эластичная (ход подвески — 72 мм), что в сочетании с обрезиненными опорными и поддерживающими катками позволяло двигаться по бездорожью с высокой средней скоростью без разрушения ходовой части.
Гусеница — облегченная, танкового типа, с гребневым зацеплением, с почвозацепами высотой 50 мм, что обеспечивало необходимое сцепление с грунтом и передвижение по дорогам с твердым покрытием без повреждения полотна. При езде по слабым грунтам и обледенелым дорогам сцепные свойства были недостаточны (тягач буксовал на подъеме в 5 — 6°, сползал на обочину, не мог двигаться по косогору), но они значительно повышались при установке на траки одинарных и двойных шпор.
Деревянная кабина с металлической обшивкой использовалась от грузовика ЗИС-5 с небольшими переделками, вызванными спецификой тягача (в частности, место водителя располагалось справа). Все окна, в том числе и заднее, могли открываться, что способствовало лучшей вентиляции. За кабиной находились два металлических бензобака по 275 л. На грузовой платформе автомобильного типа площадью 5,36 м², с откидными бортами и съемным тентом, на двух поперечных сиденьях и на скамейке над бензобаками располагался расчет.
Электрооборудование 12-вольтовое, с достаточным ассортиментом приборов освещения и сигнализации, на уровне автомобилей тех лет. Лебедка с горизонтальным барабаном (тяговое усилие — до 10 000 кгс), тросом длиной 30 м и диаметром 22 мм была связана с отбором мощности коробки передач через червячный редуктор и открытую цилиндрическую пару. Торможение барабана производилось из кабины.
Армейские испытания «Коминтерна», проведенные в августе — ноябре 1937 года, показали, что, несмотря на архаизм отдельных решений, машина получилась добротной. Максимальная скорость по шоссе в колонне составляла 21 км/ч, средняя по шоссе — 16 км/ч, по грунту — 12 км/ч, средняя по проселку — 6 — 8 км/ч. Максимальный подъем без прицепа — 30°, подъем с прицепом —до 17°, без прицепа — до 25° (такой же и спуск), косогоры — до 19°, канава —до 1,3 м, брод (с подготовкой) — 1м, стенка — 0,7 м.
При эксплуатации отмечались большой расход топлива (порой до 5 кг на 1 км); малая поперечная устойчивость из-за относительно узкой колеи и высокого центра тяжести (отсюда и недостаточная поворачиваемость — радиус поворота 4,5 м) или, наоборот, — излишняя путевая устойчивость); отдельные случаи спадания гусениц — из-за неудачной конструкции ведущей звездочки; износ главного фрикциона; скручивание первичного вала КП. В связи с большим числом точек смазки, наличием в ходовой части подшипников скольжения и слабых уплотнений, техобслуживание тягача было трудоемким.
Всего за время производства было выпущено 1798 тягачей «Коминтерн». В армии (туда попало 1712) они служили долго и успешно и по праву считались одними из лучших средних арттягачей 30-х годов. С их помощью резко повысилась тактическая и оперативная подвижность артиллерии. Эти машины могли буксировать практически весь парк тяжелых артиллерийских систем: 76-мм зенитные пушки образца 1931 года, 85-мм зенитные пушки образца 1939 года, 122-мм пушки образца 1931/37 года, 122-мм гаубицы образца 1938 года, 152-мм гаубицы образца 1934/36 года, 152-мм пушки образца 1935 года (БР-2), 152-мм гаубицы-пушки образца 1937 года (МЛ-20), 203-мм гаубицы образца 1931 года (Б-4). На довоенных парадах они обычно возили 122-мм корпусные пушки образца 1931/37 года (А-19) и 152-мм гаубицы-пушки образца 1937 года (МЛ-20).

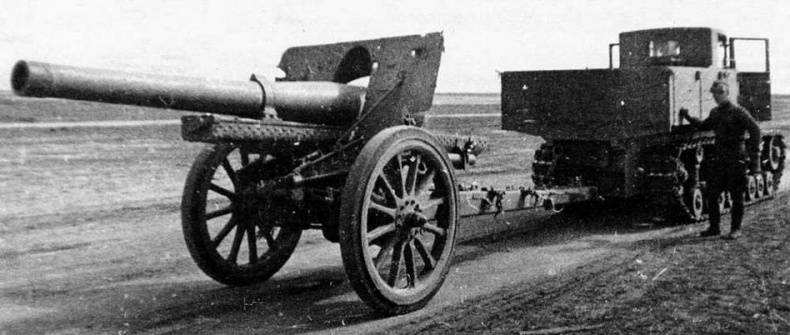

Тягач «Коминтерн» с трофейной японской пушкой на прицепе. Халхин-Гол, 1939г.
Тактико-технические характеристики артиллерийского тягача «Коминтерн»
Масса в снаряженном состоянии без груза, кг 10 640
Грузоподъемность платформы, кг 2000
Масса буксируемого прицепа, кг 12 000
с перегрузкой, кг 14 000
Мест в кабине 2
Мест в кузове для сидения 12
Габариты, мм:
длина 5765
ширина 2208
с тентом 2300
высота по кабине (без нагрузки) 2538
с тентом 2980
База опорных катков, мм 3278
Колея (по серединам гусениц), мм 1530
Ширина гусениц, мм 360
Шаг трака, мм 170
Дорожный просвет, мм 400
Среднее удельное давление на грунт с грузом на платформе, кгс/см² 0,49
Максимальная мощность двигателя, при 1280 об/мин, л.с 131
Максимальная скорость по шоссе, км/ч 30,5
Запас хода по шоссе с прицепом, км до 170 (на последних сериях)
Запас хода по грунту с прицепом, км 80
Предельный преодолеваемый подъем по твердому грунту с нагрузкой без прицепа, град 33,5
Километровый расход топлива на шоссе с грузом и прицепом, кг 2,5
Часовой расход топлива на шоссе, кг:
без прицепа 18
с прицепом 22
Запас хода для средних условий движения с прицепом, ч 11
По состоянию на 1 января 1941 года в Красной Армии находилось 1017 «коминтернов» (4,7% парка специальных артиллерийских тягачей), хотя по штатам, утвержденным в апреле 1941 года, их должно было быть 6891. На 22 июня того же года в войсках их имелось 1500.
