Над отделением трансмиссии в съёмном наклонном броневом листе имелось круглое отверстие диффузора вентилятора. Сверху вентилятор закрывался броневым колпаком с жалюзи.

Боевое отделение отгораживала от моторного перегородка с люком для доступа к двигателю. В бортах корпуса были два круглых отверстия для доступа к приборам дымопуска.

Средний танк Т-28
Средний танк Т-28

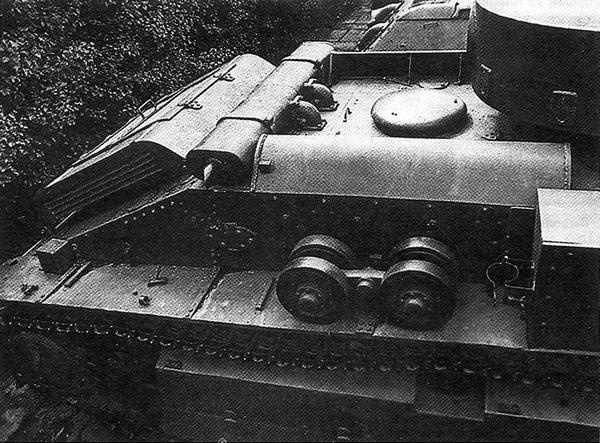

Корма танка Т-28. Хорошо просматриваются жалюзи на колпаке вентилятора и глушитель. В средней части крыши МТО — грибовидный колпак воздушного фильтра.


БАШНИ ТАНКА. Главная башня, как и корпус танка, изготавливалась двух типов — сварной и клёпано-сварной. В задней стенке кормовой ниши имелась вертикальная щель для бугельной установки пулемёта. С 1936 года вместо неё ввели стандартную шаровую пулемётную установку. На стенке ниши размещалась радиостанция. Первоначально в крыше башни находился один большой прямоугольный люк. В 1936 году его заменили на два — круглый, с установкой под зенитную пулемётную турель, и прямоугольный. В передней части крыши башни были два отверстия для установки закрытых броневыми колпаками перископических приборов, а в задней части справа — отверстие антенного ввода. Крыша башни имела рёбра жёсткости в виде выштамповок в форме звезды и двух полос с закруглёнными краями. На правой и левой стенках башни располагались отверстия для стрельбы из личного оружия и смотровые щели с триплексами.

Средний танк Т-28

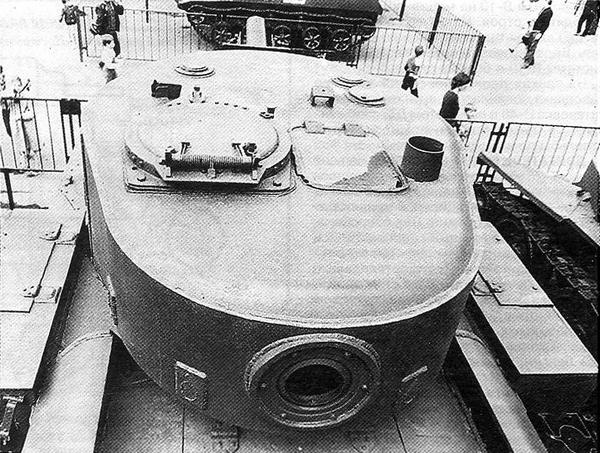

Вид сверху на главную башню. Обращают на себя внимание люк с турелью для зенитного пулемета и гнездо шаровой установки в нише. Справа от люка командира — бронировка антенного ввода.


Средний танк Т-28

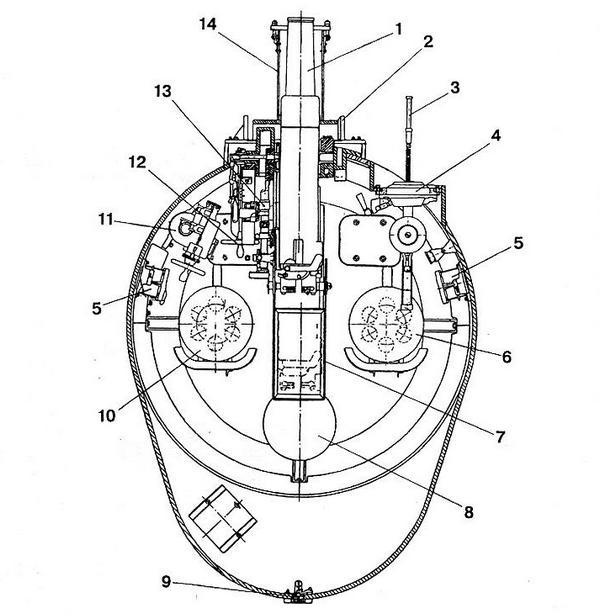

Компоновка главной башни:

1 — пушка КТ-28; 2 — маска; 3 — пулемёт ДТ; 4 — шаровая установка; 5 — прибор наблюдения; 6 — сиденье командира танка; 7 — ограждение пушки; 8 — сиденье радиста; 9 — бугельная установка пулемёта ДТ; 10 — сиденье наводчика (командира башни); 11 — механизм поворота башни; 12 — подъёмный механизм пушки; 13 — телескопический прицел; 14 — бронировка люльки.


Главная башня оснащалась подвесным полом, приподнятым над днищем корпуса и закреплённым четырьмя кронштейнами к погону башни. На стойках сидений командира и наводчика устанавливались барабанные укладки для снарядов (на 6 штук каждая). Между сиденьями находилась стойка для 8 снарядов. Откидное сиденье радиста (он же заряжающий) крепилось шарнирно на задней стойке пола.

Средний танк Т-28

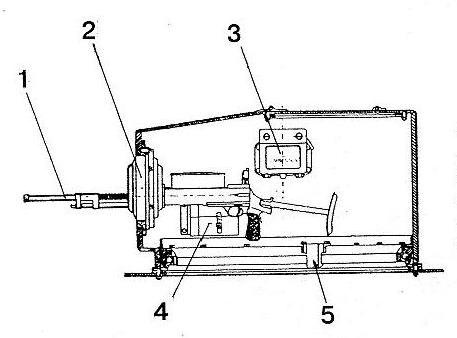

Компоновка малой башни:

1 — пулемёт ДТ; 2 — шаровая установка; 3 — прибор наблюдения; 4 — укладка запасных стёкол триплекс; 5 — захват башенного погона.


Одинаковые по устройству малые башни различались между собой только расположением смотровых щелей.

ВООРУЖЕНИЕ. Первоначально танки Т-28 вооружались 76-мм танковой пушкой КТ-28 («Кировская танковая») обр. 1927/32 года с длиной ствола в 16,5 калибра. В ней использовалась качающаяся часть 76-мм полковой пушки обр. 1927 года с укороченной с 1000 до 500 мм длиной отката, увеличенным с 3,6 до 4,8 л количеством жидкости в накатнике, утолщёнными с 5 до 8 мм стенками салазок. Кроме того, был введён новый подъёмный механизм, ножной спуск и новые прицельные приспособления.

Средний танк Т-28

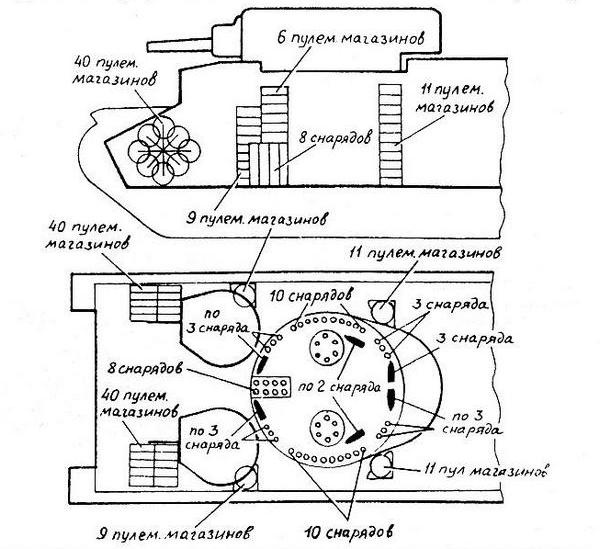

Размещение боекомплекта в танке (оригинальный рисунок из «Наставления бронетанковых войск РККА», 1935 г.).


Пушка устанавливалась в маске и снабжалась телескопическим и перископическим прицелами ТОП обр. 1930 года и ПТ-1 обр. 1932 года. ТОП находился слева от пушки, а ПТ-1 — на крыше башни с левой стороны и соединялся с пушкой специальным приводом. С правой стороны в крыше башни симметрично с перископическим прицелом располагалась командирская панорама ПТК.

Справа от пушки в шаровом яблоке устанавливался пулемёт ДТ, ещё один такой же — в нише башни. Малые башни вооружались одним пулемётом ДТ и имели угол обстрела по горизонту 165°.

Боекомплект танка Т-28 состоял из 69 выстрелов с осколочно-фугасными снарядами и шрапнелью и 126 пулемётных магазинов (7938 патронов).

Следует отметить, что пушка КТ рассматривалась «как временная мера для вооружения танков Т-28 вплоть до отработки специальной 76-мм танковой пушки ПС-3». Последняя создавалась в артиллерийском КБ завода «Большевик» под руководством П. Сячентова. Но к концу 1936 года пушка так и не была доведена, а после ареста Сячентова работы по этой артсистеме были свёрнуты.

Параллельно с ПС-3 в артиллерийском КБ Кировского завода под руководством Маханова была спроектирована 76-мм танковая пушка Л-10 с длиной ствола в 26 калибров. При испытании в конце 1936 — начале 1937 года опытный образец Л-10 показал неплохие результаты: бронебойный снаряд на дистанции 1000 м пробивал 50-мм броневую плиту, расположенную под углом в 30°. Однако в ходе дальнейших испытаний в конструкции артсистемы выявился целый ряд недостатков, потребовавших доработки конструкции, продлившейся целый год. Несмотря на то, что все их устранить не удалось, в апреле 1938 года Л-10 приняли на вооружение, а с конца того же года начали устанавливать в танки Т-28. Всего с 1937 по 1940 год было выпущено 330 пушек Л-10 и ещё 17 орудий изготовили в начале 1940 года «для восполнения потерь в ходе боевых действий на финском фронте».

К сожалению, авторам не удалось найти точных сведений о количестве танков Т-28, вооружённых пушками Л-10. В докладе начальника АБТУ РККА, датированном 3 января 1940 года, сказано: «В настоящий момент в армии имеется около 240 танков Т-28 с пушкой Л-10, остальные вооружены системами КТ». Кроме того, в докладе военпреда АБТУ на Кировском заводе А. Шпитанова, датированном 8 апреля 1940 года, говорится: «За время войны с белофиннами завод проделал для Красной Армии большую работу… Отремонтировано 96 танков Т-28, не считая ремонтов, произведённых на фронте. Все Т-28 перевооружены с системы КТ-28 на Л-10». Учитывая, что из этих 96 машин часть уже была вооружена пушками Л-10, а также то, что часть Л-10 находилась на полигоне и использовалась для вооружения других бронеобъектов, можно предположить, что общее число танков Т-28 с Л-10 составляло около 300 машин.

Следует отметить, что, в отличие от КТ-28, Л-10 позволяла Т-28 успешно бороться с танками противника, поскольку имела в боекомплекте бронебойный снаряд, но надёжность её была значительно ниже. Например, в докладе командующего Западным Особым военным округом Д. Павлова от 19 августа 1940 года сказано: «В ходе проведённых окружных учений системы Л-10 на машинах Т-28 часто выходят из строя. Из-за этого отмечено четыре случая травматизма экипажей танков. Впредь запрещается использовать системы Л-10 в боевых стрельбах».
