Схема вооружения очередной модификации танка осталась прежней. Стандартным танковым пулеметом стал "Гочкис" Mk I* под английский патрон калибра 7,7 мм, снабжавшийся прицелом Пальмера. Появился кормовой пулемет —его шаровую установку поместили в дверце кормового люка-лаза. Он предназначался для круговой обороны на случай осады одиночного танка пехотой противника. Для тех же целей лючки для стрельбы из револьверов выполнили даже в крышке люка рубки.

На Mk V установили коробку передач Уолтера Вильсона и мотор, сконструированный инженером Гарри Рикардо. "Рикардо" стал первым специально разработанным танковым двигателем. Опыт эксплуатации первых моделей танков позволил выработать довольно жесткие требования к "сердцу машины": повышение габаритной мощности, уменьшение размеров системы охлаждения, работа в широком диапазоне нагрузок при любых углах наклона, повышенная прочность, возможность обслуживания в полевых условиях. Использовать же алюминий или высоколегированные стали было нельзя — они требовались для производства авиационных двигателей.

Мотор "Рикардо" имел клапанное распределение. Поршень, соединенный с шатуном через трубчатый придаток, двигался внутри втулки, охлаждаемой всасываемым воздухом. Коленчатый вал с противовесами уравновешивал двигатель, уменьшал вибрацию. Рикардо удалось уменьшить износ поршней и цилиндров, несколько повысить КПД, снизить образование нагара, улучшить систему смазки. Мощность мотора составляла 150 л.с. (112 кВт) при 1250 об/мин. Разъемный картер позволял обслуживать двигатель, не снимая его с машины. Две выхлопные трубы выводились на крышу в глушитель. Радиатор — трубчатый. Решетки системы охлаждения были размещены в бортах. Вентилятор перегонял воздух от левого борта через радиатор к правому. Вскоре решетки стали прикрывать броневыми жалюзи или уголками-крышами. Установленный в корме бензобак был разделен на три отсека — в случае пробоины в одном горючее в других сохранялось; снижалась и пожароопасность. Общий запас горючего составлял 422 л. Повысилась скорость и увеличился запас хода. Система выхлопа оставалась негерметичной, и, хотя вентиляцию несколько улучшили, внутренний объем танка по-прежнему заполнялся отработанными газами.

«Сухопутные корабли»

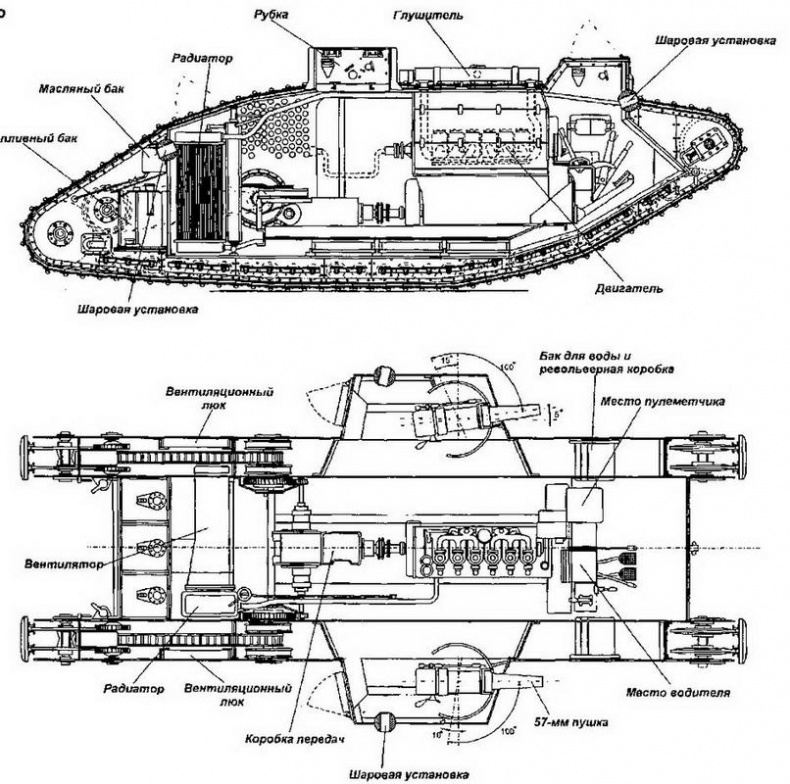

Компоновка танка Mk V


Вращение от двигателя передавалось карданным валом через дисковое сцепление на четырехскоростную планетарную коробку передач, а от нее через пары конических шестерен — поперечным валам. Шестерня на конце поперечного вала находилась в зацеплении с венцом {планетарной шестерней) одноступенчатого планетарного механизма поворота (ПМП) с внутренним зацеплением ("эпицикла"). Водило ПМП соединялось со звездочкой, приводящей с помощью цепи Галля вал бортовой передачи. Сателлиты и солнечная шестерня ПМП жестко соединялись с тормозными барабанами — при переключении передач ленточным тормозом тормозилась солнечная шестерня, на стоянке — водило с сателлитами. Изменилась и бортовая передача. Трансмиссия обеспечивала следующие скорости: 1-я— 1,37 км/ч, 2-я — 2,28, 3-я — 3,96, 4-я — 7,0, задним ходом — 1,37 км/ч. Поворот танка теперь производился двумя рычагами, расположенными по бокам от сиденья водителя. Органы управления включали также педали тормоза и сцепления, рычаг коробки передач, муфту реверса. Управление силами одного человека намного повышало эффективность действия танков и их среднюю скорость, маневренность на поле боя, позволяло уменьшить дистанцию между машинами в колонне на марше, снижало утомляемость экипажей. По мнению танкистов, вождение Mk V было "детской игрой" по сравнению с его предшественниками. Командир освобождался от помощи водителю, то есть улучшилась "командная управляемость" танка.

На первые 200 танков ставили уширенные гусеницы. При длине опорной поверхности около 1,4 м ее площадь составляла 9380 см². Уширили и грязеочистители. Но потом пришлось использовать запасы старых "узких" траков. Намного повысить ресурс ходовой части не удавалось — гусеницы выходили из строя после 80 км пробега.

Рубку увеличили, в ее крыше выполнили прямоугольный люк с откидной крышкой. Кроме того, в корме на крыше смонтировали дополнительную рубку со смотровыми лючками. Это позволило обеспечить круговое наблюдение из танка, а также улучшило вентиляцию. Два больших люка появились позади кормовой рубки над радиатором. Еще на Mk II и Mk III пытались прикрыть смотровые щели стеклом, но оно быстро трескалось и теряло прозрачность. Поэтому на Mk IV стекла заменили откидными стальными щитками с сеткой из мелких отверстий. На Mk V щели снабдили небьющимися стеклопакетами типа "триплекс" (автомобильные "триплексы" выпускались в Англии с 1912 года).

Направляющие с балкой самовытаскивания были такие же, как на Mk IV, но теперь, благодаря дополнительной рубке, работа эта стала безопаснее. На направляющих могли крепить также фашину или секцию пехотного штурмового моста. Изменились и буксирные приспособления — вместо проушин с пальцем установили шарнирную серьгу. Вместо сигнальных флажков стали использовать семафор ("оптический телеграф") — на крыше за кормовой рубкой укрепили стойку с двумя рычагами с красным и белым дисками. Стоит заметить, что Герберт Уэллс еще в 1903 году предполагал использование семафора для связи "путешествующих крепостей".

«Сухопутные корабли»

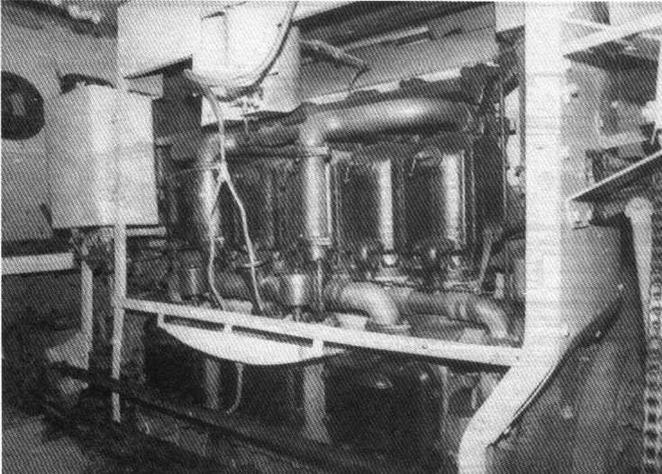

Двигатель танка Mk У, сконструированный инженером Гарри Рикардо.

«Сухопутные корабли»

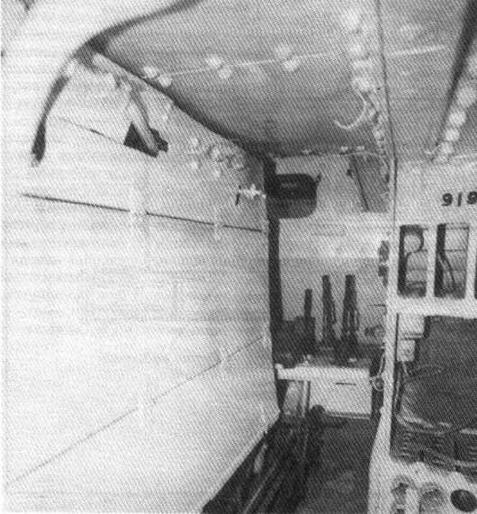

Интерьер танка Mk V. Слева за откидными щитами расположен двигатель. Впереди — сиденье механика-водителя и органы управления танком.


Mk V начали поступать в войска в мае 1918 года. До конца войны было изготовлено 400 единиц (по 200 "самцов" и "самок"). Впервые танки этой модификации вступили в бой 4 июля 1918 года и до конца войны вместе с Mk IV являлись основой Танкового корпуса. Еще после боя Mk IV с германскими танками у Виллер-Бретоне 24 апреля, выявившего беспомощность "самок", один пулеметный спонсон на них решили заменить пушечным. В результате перетасовки спонсонов на уже изготовленных танках возник еще один вариант— Mk V "Композит", или "комбинированный", с одним 57-мм орудием и пятью пулеметами. В войсках эту кривобоко выглядящую машину чаще называли "гермафродитом".

Идею удлинить танк примерно на 2 м вызвало уширение германцами траншей на линии "Зигфрида" и, в свою очередь, стремление англичан уменьшить колебания танка на ходу. В Центральных мастерских Танкового корпуса во Франции корпус Mk V разрезали в поперечной плоскости позади спонсонов и вставляли дополнительную секцию длиной 1,83 м. Соответственно наращивали гусеницу и ставили удлиненный карданный вал. В бортах дополнительной секции выполняли двери и шаровые установки, в которые переносились пулеметы из спонсонов, — это заметно облегчало работу наводчиков. Масса танка возросла на 4,095 т. Продольная жесткость машины при этом осталась прежней, а ширина перекрываемого рва возросла до 3,96 м, кроме того, улучшилось сцепление гусениц с грунтом. Правда, скорость снизилась до 4 км/ч, и из-за удлинения опорной поверхности, при той же ширине колеи, уменьшилась поворотливость. В измененной кормовой рубке смонтировали шаровые установки.
