В передней части корпуса 48-тонной машины, по конструкции напоминавшей орудийный лафет периода Первой мировой войны, с помощью болтов была смонтирована подбашенная коробка, сваренная из броневых листов толщиной 10–35 мм, с установленной на её крыше штатной башней от танка Pz.I Ausf.A с двумя пулемётами MG 34. Машина оснащалась двигателем Maybach HL 120 мощностью 300 л.с. Экипаж — 2 человека, один из которых (командир) располагался в башне. Собственно, башней «генетическая» связь этого монстра с «единичкой» и исчерпывается.

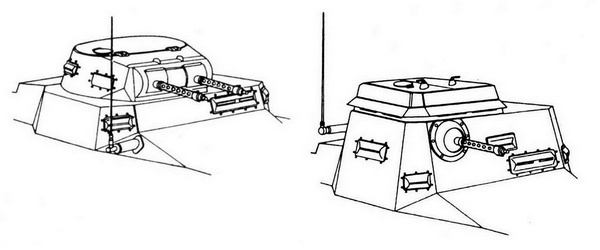

Отличия в конструкции линейного и командирского танков.
ОПИСАНИЕ КОНСТРУКЦИИ
Лёгкий танк Pz.I имел компоновку, ставшую впоследствии классической для германского танкостроения. Трансмиссионное отделение и, соответственно, ведущие колёса гусеничного движителя располагались в носовой части корпуса. За ним следовало отделение управления, совмещённое с боевым; механик-водитель размещался слева, а башенный стрелок — справа. Моторное отделение находилось в кормовой части.
КОРПУС танка сваривался из катаных листов хромоникелевой стали. Для посадки механика-водителя предназначался двухстворчатый люк в левой части подбашенной коробки. Экипаж мог вести наблюдения за местностью через три смотровые щели, расположенные в бортах корпуса и закрывавшиеся броневыми крышками. У механика-водителя, кроме того, имелся специальный прибор наблюдения со стеклоблоками триплекс.
Управление танком осуществлялось с помощью педалей сцепления, акселератора и тормоза, а также двух рычагов, связанных с бортовыми фрикционами.
Напротив сиденья находилась приборная панель механика-водителя с датчиком температуры масла, тахометром, проградуированным от 0 до 3000 об/мин с опасной зоной выше 2500 об/мин, и спидометром со шкалой от 0 до 50 км/ч. Максимальные скорости, которые были рекомендованы экипажу: на первой передаче — не более 5 км/ч, на второй — 11, на третьей — 20, на четвёртой — 32 и на пятой — 42 км/ч.

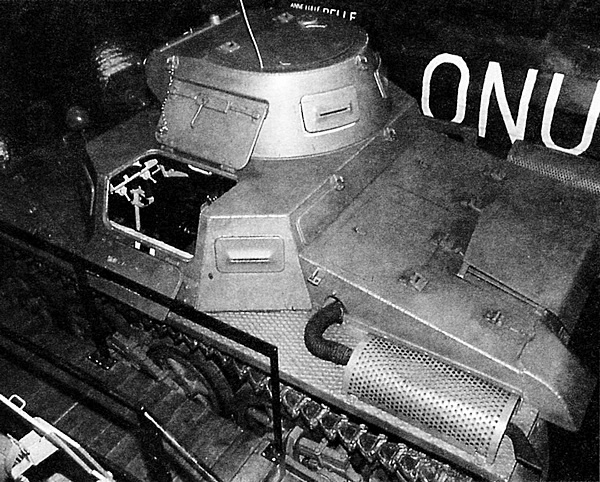

Pz.I Ausf.A в экспозиции танкового музея в Axvall (Швеция). Створки люка механика-водителя открыты.
БАШНЯ — сварная, с диаметром погона в свету 911 мм, смещённая к правому борту корпуса — приводилась во вращение ручным механизмом поворота, располагавшемся слева (Pz. IA) или справа (Pz.IB) от маск-установки пулемётов. В крыше башни был большой люк с одностворчатой крышкой для посадки командира танка (он же — башенный стрелок). В крышке люка имелся маленький круглый лючок для флажковой сигнализации, а в стенках башни — четыре лючка для наблюдения с броневыми крышками (в двух из них прорезаны смотровые щели). Сиденье командира вращалось вместе с башней, полик боевого отделения отсутствовал.

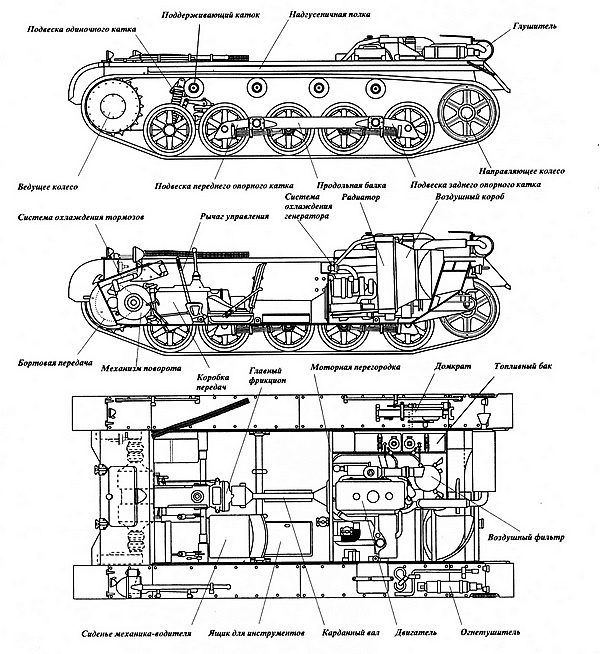

Шасси танка Ausf.B. Размещение узлов и агрегатов.
ВООРУЖЕНИЕ танка состояло из двух пулемётов Dreyse MG 13 калибра 7,92 мм. (Pz.IA и Pz.IB первых серий) или Rheinmetall-Borsig MG 34 (Pz.IB поздних выпусков). Скорострельность пулемётов 680 и 825 выстр./мин соответственно.
Боекомплект состоял из 61 магазина по 25 патронов в каждом (всего 1525 патронов). Из них одна укладка с 8 магазинами размещалась в башне, остальные 4 укладки (по 8, 20, 6 и 19 магазинов) — в корпусе. С 1936 года боекомплект увеличили до 2250 патронов (90 магазинов).

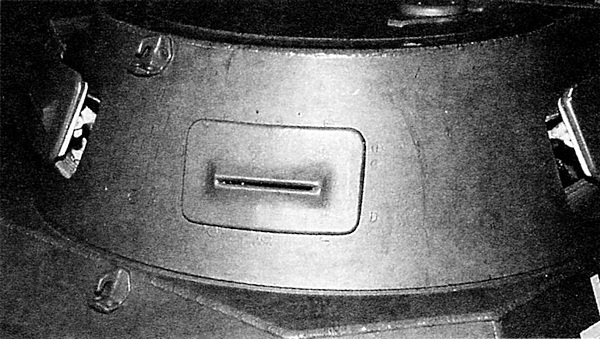

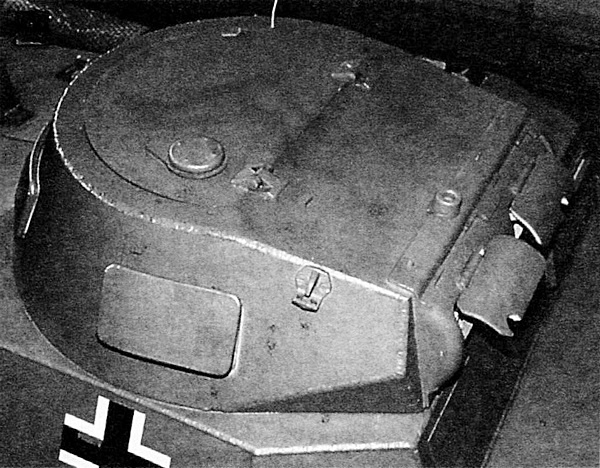

Башни танка Pz.I Ausf.A. Хорошо видны лючки для наблюдения, как со смотровыми щелями в крышках, так и без них, а также рымы на башне и корпусе.

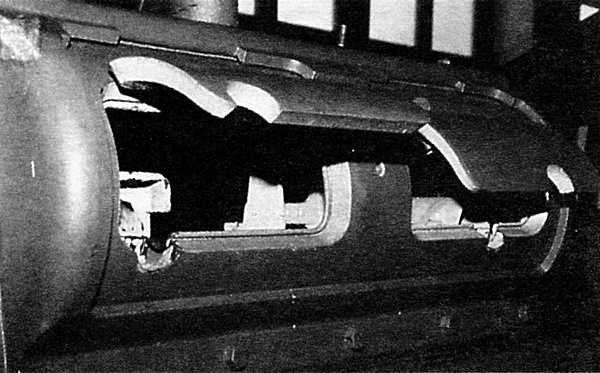

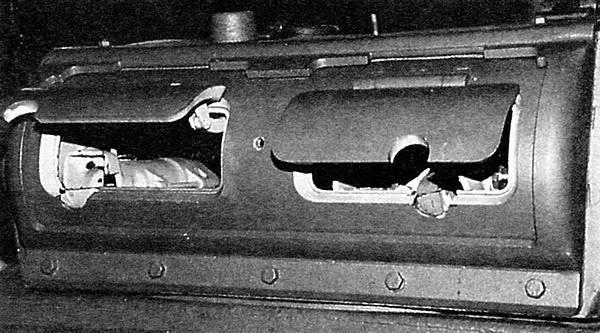

Амбразуры для установки пулемётов. Щитки амбразур находятся в небоевом положении.
Пулемёты устанавливались в одной маске, но могли вести стрельбу независимо друг от друга. На танке Pz.I Ausf.B спусковой крючок левого пулемёта был расположен на штурвале подъёма оружия слева от командира, а правого — на штурвале поворота башни справа от него. При этом стрелок вёл огонь «по-македонски», то есть правой рукой из правого пулемёта, а левой из левого. Угол возвышения пулемётов +18°, склонения -12°. Маска могла фиксироваться в горизонтальном положении. Танк был оборудован телескопическим двукратным прицелом Zeiss TZF 2.
Pz.I Ausf.A и немецкие танкисты крупным планом. Танки модификации А легко идентифицировать (даже в том случае, когда не видно ходовой части и моторного отделения) по размещению домкрата и огнетушителя в передней части надгусеничных полок. Танкист на переднем плане опирается на домкрат; за его спиной, на соседней машине, виден огнетушитель.
ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке Pz.I Ausf.A устанавливался двигатель Krupp М305, 4-цилиндровый, карбюраторный, горизонтально-оппозитный, воздушного охлаждения, мощностью 57 л.с. (42 кВт) при 2500 об/мин. Диаметр цилиндра 90 мм, ход поршня 130 мм. Рабочий объём 3460 см3.
Топливо — этилированный бензин с октановым числом 76. Ёмкость двух бензобаков, находившихся в задней части моторного отделения по обеим сторонам двигателя, — 144 л. Расход топлива на 100 км при движении по шоссе — 100 л. Карбюратор марки Solex 40 JEP.
Танк Pz.I Ausf.B оснащался 6-цилиндровым, карбюраторным, рядным двигателем жидкостного охлаждения Maybach NL 38TR мощностью 100 л.с. (73,6 кВт). Диаметр цилиндра 90 мм, ход поршня 100 мм. Рабочий объём 3791 см3.
Интерьер башни Ausf.A. Слева — механизм поворота; справа, под амбразурами и рамкой для крепления пулемётов — короб для пулемётных магазинов.

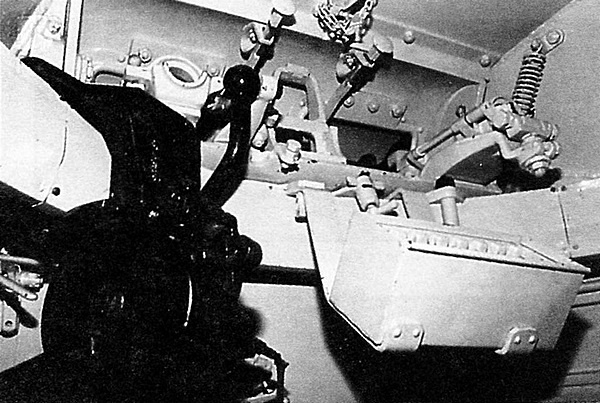

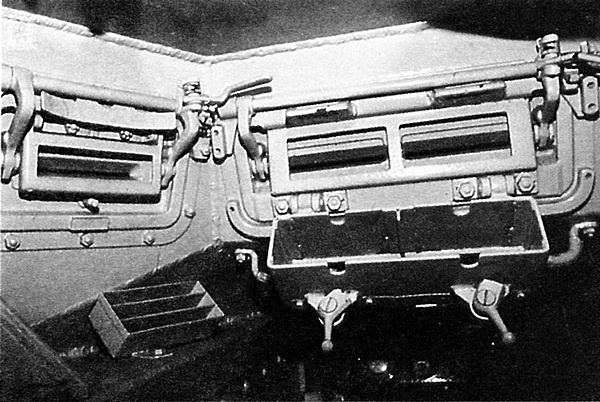

Вид с места механика-водителя. Хорошо различима система открывания смотровых лючков. В коробке под сдвоенным прибором наблюдения механика-водителя устанавливались стеклоблоки триплекс.
Ёмкость двух бензобаков, располагавшихся в моторном отделении справа от двигателя, — 146 л. Расход топлива на 100 км — 125 л. Карбюратор марки Solex 40 JEF II. Трансмиссия состояла из карданной передачи двухдискового главного фрикциона сухого трения, коробки передач, механизма поворота, бортовых фрикционов, передач и тормозов.
