Онлайн книга «Отечественные самолёты и вертолёты ДРЛО»
| Длина со сложенными лопастями | 12,5 м |
| Длина без винтов и ПВД | 11,25 м |
| Высота по втулке винта | 5,6 м |
| Ширина вертолёта | 3,8 м |
| База шасси | 3,05 м |
| Диаметр несущего винта | 15,9 м |
| Количество лопастей | 2x3 |
| Взлётная масса | 12 500 кг |
| Экипаж | 2 человека |
| Параметры барражирования: | |
| скорость | 100 км/ч |
| продолжительность полёта | 2,5 ч |
| максимальная высота | 3500 м |
| Практическая дальность полёта | 600 км |
| (с убранной антенной и топливом во внутренних баках) |

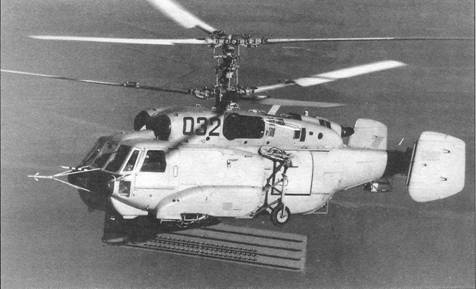

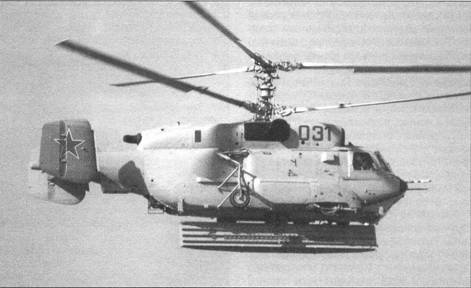

Второй экземпляр Ка-31 с выпущенной антенной РЛС
РТК вертолёта Ка-31 имеет высокую степень автоматизации. После включения Э-801, выпуска антенны и выбора режима работы, осуществляемых штурманом, комплекс продолжает действовать в автоматическом режиме. РЛС обнаруживает и сопровождает цель, определяет её координаты, государственную принадлежность, скорость и курс и передаёт эту информацию на приёмные пункты и истребители-перехватчики по закрытой линии связи без вмешательства оператора. На экране РЛС штурман видит отметку цели с присвоенным ей номером и её характерные параметры – координаты, удаление, скорость. Роль штурмана состоит только в контроле за работой комплекса и дублирующем наблюдении за целями на экране индикатора.
Ка-31 был создан на базе серийных корабельных вертолётов Ка-27 и Ка-29. Кабина экипажа подобна транспортно- штурмовому Ка-29, но расширена на 500 мм. На столько же увеличен поперечный размер части фюзеляжа от кабины экипажа до силового шпангоута крепления основных опор шасси. Для размещения радиотехнического комплекса и дополнительных топливных баков потребовалась частичная перекомпоновка нижней части фюзеляжа. Отличительной особенностью Ка-31 стало наличие левого и правого обтекателей для размещения передних опор шасси и двух боковых топливных баков. На правом борту транспортной кабины, в районе её стыка с кабиной экипажа имеется дверь для входа и выхода членов экипажа. Вместо сдвижных дверей на левом и правом бортах кабины экипажа выполнены аварийные люки, закрытые сдвижными остеклёнными створками. Створки оборудованы системой аварийного сброса. Обе кабины герметизированы.
Под полом транспортной кабины находится отсек, где смонтировано опорно- поворотное устройство антенны. Во взлётном и походном положениях антенна размахом в 6 м поджата снизу к днищу фюзеляжа, в рабочем – опускается и вращается. Электропривод вращения работает от общей бортовой электрической сети машины. В выпущенном положении антенна в полёте может быть сброшена с помощью пиромеханизма. Подача электрического импульса на приведение его в действие осуществляется пилотом нажатием кнопки на рукоятке рычага общего шага или автоматически – при сбросе створок аварийных выходов кабины экипажа.
Для размещения антенны по-походному (прижатой к днищу фюзеляжа) колею передних колёс пришлось увеличить с 1,4 м у Ка-27 до 2,41 м. Для исключения помех излучению подфюзеляжной антенны шасси на Ка-31 было выполнено поджимающимся. Чтобы шасси не мешало круговому вращению антенны, передние его опоры в воздухе убираются назад по полёту в боковые обтекатели, а основные – поджимаются вверх, как на вертолёте Ка-25Ц. Уборка и выпуск шасси производятся с помощью гидравлической системы.

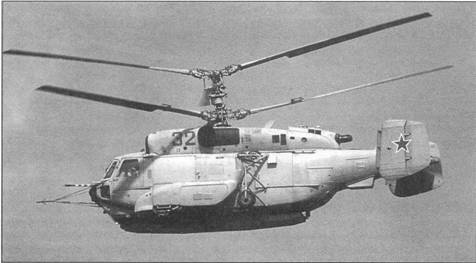

Второй образец Ка-31 на испытаниях. Вертолёт несёт военные опознавательные знаки

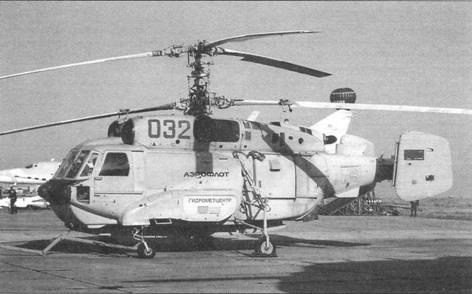

Второй образец Ка-31 с гражданскими обозначениями, Ахтубинск, 1995 г.

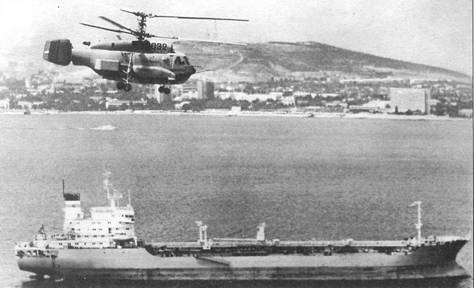

Ка-31 с антенной в походном положении
На вертолёте Ка-31, как и на Ка-27, установлены два двигателя ТВЗ-117ВМА мощностью по 1620 кВт. Вместо вспомогательного двигателя АИ-9 вертолёт оборудован более мощным ТА-8К, на который возложена дополнительная функция привода генератора ГТ60П48Б, снабжающего переменным током радиотехнический комплекс. В отличие от АИ-9 двигатель ТА-8К способен непрерывно работать длительное время.
Топливная система включает 14 баков, заполненных пенополиуретаном. Четыре из них – протектированы. Питание топливом двигателя ТА-8К осуществляется от двух баков. Полная вместимость топливной системы – 3060 л.
Пилотажно-навигационный комплекс (ПНК) вертолёта предназначен для автоматизированного пилотирования, навигации и решения других задач. Он обеспечивает автоматическую стабилизацию угловых положений вертолёта и демпфирование его угловых колебаний, стабилизацию барометрической или геометрической высоты полёта. Комплекс может осуществить автоматизированный разворот вертолёта на заданный курс, стабилизацию заданного курса или линии заданного пути при выполнении полёта по маршруту, вывод на корабль или аэродром, в точку принятия решения о выполнении посадки, а также на заданную траекторию снижения. При решении навигационных задач ПНК может производить автоматическое автономное счисление координат и индикацию текущего местоположения вертолёта в инерциально-доплеровском, инерциальном, курсо-доплеровском и курсо- воздушном режимах в географической и частноортодромической системах координат с автоматическим переключением с режима на режим. ПНК также осуществляет автоматическое определение азимута и дальности нахождения вертолёта относительно корабля или наземных радиомаяков с коррекцией счисления координат в зоне действия радиотехнической системы ближней навигации, определение и коррекцию текущих координат аппарата в зоне действия радиотехнической системы дальней навигации, расчёт навигационных параметров для полёта по маршруту с восемью промежуточными пунктами (допускается возможность оперативного изменения маршрута полёта), автоматизированное вертолётовождение по запрограммированному маршруту и возврат к месту базирования, полёт в зоне дозора по типовым траекториям, автоматическое непрерывное счисление и коррекцию текущих координат корабля базирования по данным аппаратуры передачи данных (АПД) и бортового комплекса связи, а за горизонтом – по запоминаемому курсу и скорости судна.
