Отечественные самолёты и вертолёты ДРЛО

Опытный образец Ту-126


Отечественные самолёты и вертолёты ДРЛО

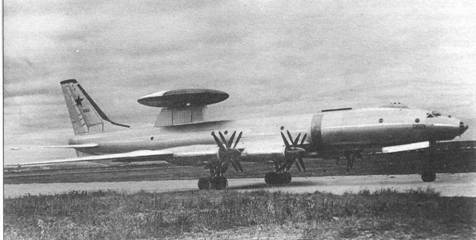

Самолёт ДРЛО Ту-126 (ранний вариант без УХО)


Отечественные самолёты и вертолёты ДРЛО
Отечественные самолёты и вертолёты ДРЛО

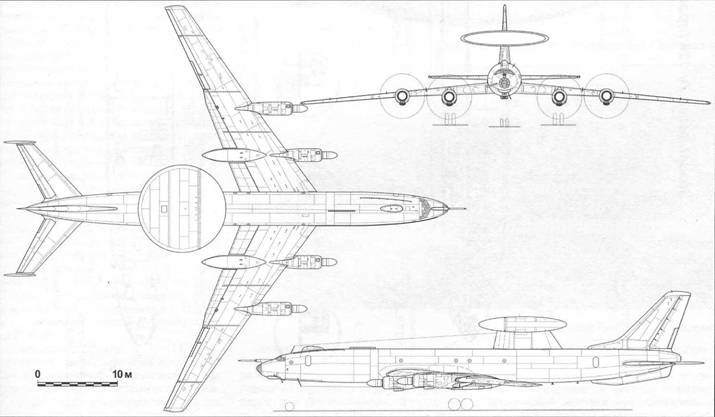

Компоновка Ту-126 (проект с кормовой пушечной установкой)


Модифицировал Ту-114 в Ту-126 филиал конструкторского бюро, располагавшийся на заводе № 18 в Куйбышеве (ныне Самара). Этот филиал возглавлял один из старейших и талантливейших российских авиационных конструкторов А.И. Путилов, создавший в 1930-е гг. самолёты серии «Сталь». В короткий срок его коллектив совместно с основным конструкторским бюро в Москве подготовил рабочие чертежи и передал их на завод.

Конструктивно Ту-126 в общих чертах повторял исходный пассажирский самолёт Ту-114, отличаясь внешне лишь установленным на фюзеляже «грибом» антенны РЛС «Лиана». Она находилась в круглом обтекателе, смонтированном на мощном пилоне над задней частью фюзеляжа. Интересным техническим новшеством, внедрённым на Ту-126, стало применение вращающегося вместе с антенной обтекателя. На стадии проектирования рассматривались два варианта: общепринятый в мировой практике – с неподвижным обтекателем и вращающейся внутри него антенной и вариант, предложенный А.И. Путиловым, – вращающийся обтекатель, выполненный как одно целое с антенной. В результате детальной проработки выбрали второй – более лёгкий и конструктивно простой. Позже американцы использовали подобное решение на своём самолёте Е-3А.

На Ту-126 обтекатель грибообразной формы с заключённой внутри антенной диаметром 11 м вращался в полёте со скоростью 10 об/мин. Большие проблемы возникли с заказом огромного подшипника для вращающегося узла; в нашей стране таких просто не существовало. Но благодаря влиянию и энергии Туполева производство необходимых подшипников в короткий срок освоили в Москве на одном из подшипниковых заводов. «Лиана» была способна обнаруживать воздушные цели на расстоянии 100 – 350 км, а морские – до 400 км.

Самолёт нёс радиотехническую разведывательную аппаратуру, позволявшую выявлять излучение РЛС противника на удалениях до 500 – 600 км. Её антенны, так же как антенны связи, систем РЭП и передачи информации, располагались на фюзеляже сбоку, сверху и снизу. На концах стабилизатора крепились обтекатели радиотехнической системы «Лира». Оборудование самолёта обеспечивало передачу данных на наземные командные пункты на расстояние до 2000 км.

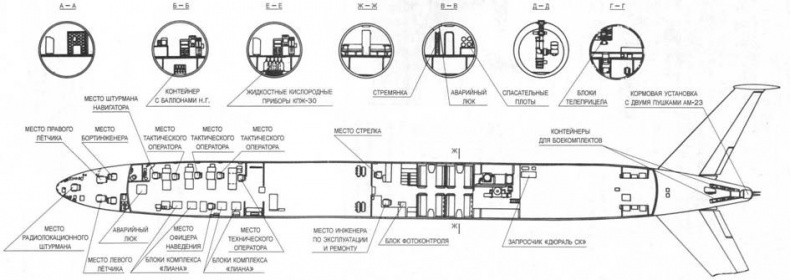

Пассажирская кабина Ту-114 была полностью перекомпонована. Переднюю и среднюю части фюзеляжа заняли пульты с рабочими местами операторов, в задней части расположили агрегаты обзорной РЛС и аппаратуру связи.

Экипаж Ту-126 делился на две группы. Первая из них (лётный экипаж) отвечала за полёт по заданному маршруту и состояла из двух пилотов, двух штурманов, радиста и бортинженера. Вторая, называвшаяся радиотехническим экипажем, состояла из офицера наведения (командира радиотехнического экипажа), четырёх операторов и инженера по ремонту оборудования. Лётный и радиотехнический экипажи дублировались и работали посменно; всего на борту находились 24 человека. Для неработающей смены имелись места для отдыха. В конструкции самолёта предусматривались меры биологической защиты экипажа от воздействия излучения сверхвысокой частоты РЛС.


Отечественные самолёты и вертолёты ДРЛО

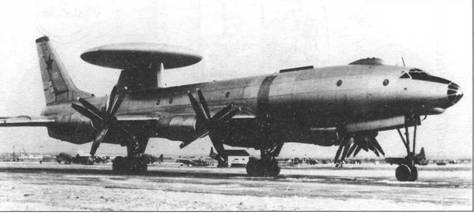

Опытный образец Ту-126 на испытаниях


Отечественные самолёты и вертолёты ДРЛО

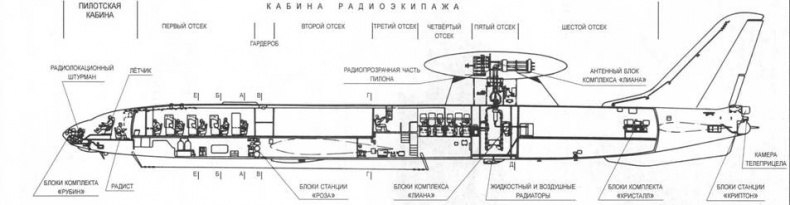

Конструкция обтекателя, вращающегося вместе с антенной


Отечественные самолёты и вертолёты ДРЛО

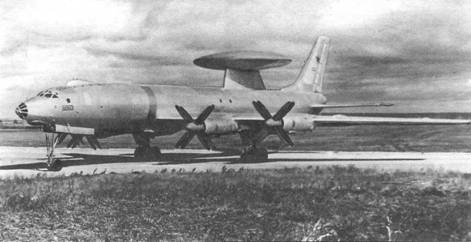

Опытный образец Ту-126 на аэродроме


Самолёт мог находиться в воздухе в течение 11 часов, имея практическую дальность 7000 км. В дальнейшем предполагалось увеличить дальность и продолжительность полёта за счёт системы дозаправки топливом в воздухе по схеме «шланг – конус». На этапе эскизного проектирования предлагалось разместить на Ту-126 дистанционно управляемую кормовую пушечную установку под две 23-мм пушки АМ-23 с прицельной радиолокационной станцией «Криптон», но по мере проработки проекта и анализа вариантов использования комплекса от этой идеи отказались. В дальнейшем в хвостовом отсеке разместили аппаратуру РЭП.

Для охлаждения радиоэлектронной аппаратуры под фюзеляжем предусмотрели специальный воздухозаборник. Для улучшения путевой устойчивости под хвостовой частью фюзеляжа установили дополнительный гребень.

Осенью 1961 г. первый опытный образец Ту-126 был построен и передан на совместные испытания. 23 января 1962 г. экипаж во главе с лётчиком-испытателем И.М. Сухомлиным совершил на нём первый полёт. Первый этап испытаний продолжался до 8 февраля 1964 г., на нём в основном доводился комплекс «Лиана», а также определялась совместимость работы различного радиоэлектронного оборудования. На втором этапе, закончившемся в ноябре 1964 г., проверялись взаимодействие Ту-126 с наземными и корабельными командными пунктами, надёжность передачи информации и отрабатывались совместные действия с силами ПВО, в том числе с истребителями-перехватчиками. В ноябре 1963 г., ещё до окончания испытаний, самолёт и комплекс в целом были запущены в серию.

После завершения испытаний и доводки Ту-126 в апреле 1965 г. приняли на вооружение ПВО. С того же года началась сдача заказчику серийных машин. На них была установлена система дозаправки топливом в полёте, аналогичная применявшейся на бомбардировщиках Ту-95. Приёмная штанга размещалась в носовой части фюзеляжа. Оборудование РЭП постепенно менялось в ходе производства. В 1965 г. завод выпустил два самолёта, в 1966 г. и 1967 г. – по три; всего, таким образом построили девять Ту-126, включая опытный образец.


Основные данные самолёта Ту-126 с четырьмя ТВД НК-12МВ


Длина самолёта (вариант без УХО) 54,1 м

Размах крыла 51,1 м

Высота самолёта 15,5 м

Взлётная масса 171 000 кг

Максимальная скорость на высоте 9000 м 790 км/ч

Крейсерская скорость 650 – 700 км/ч

Практический потолок 10 700 м
