ПРОЕКТ САМОЛЁТА ДРЛО НА БАЗЕ Ту-154

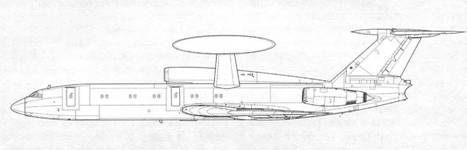

Самолёт ДРЛО на базе Ту-154Б (проект)
Ещё один самолёт дальнего радиолокационного обнаружения проектировался на базе пассажирского лайнера Ту-154Б. Однако в отличие от базовой машины он оснащался двумя, а не тремя двигателями Д-18. Центральный двигатель, находившийся прежде в хвостовой части фюзеляжа, отсутствовал. Учитывая простор пассажирского салона, проблема размещения аппаратуры комплекса и экипажа решалась без особых затруднений. Рассматривались два варианта расположения антенны РЛС «Шмель»: на вершине киля и над фюзеляжем. Однако расчёты показали, что в обоих случаях Ту-154 со «Шмелем» будет иметь дальность полёта не более 6500 км, что для самолёта подобного класса было бы недостаточно. Поэтому работы над вариантом самолёта дальнего радиолокационного обнаружения на базе Ту-154Б прекратили.
ПРОЕКТ САМОЛЕТА ДРЛО Ту-156
Начало работ над самолётом ДРЛО А-50 совпало по времени с последней попыткой ОКБ Туполева предложить свой носитель комплекса «Шмель». Таковым должен был стать Ту-156 (уже не на основе Ту-142), общий вид которого по последнему варианту проекта очень напоминал американский самолёт Е-ЗА.

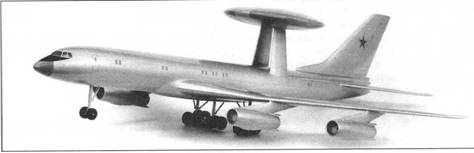

Макет Ту-156. В таком ракурсе машина очень сильно напоминает американский Е-ЗА
Макет самолёта ДРЛО Ту-156. Хорошо видна третья основная опора шасси под фюзеляжем
Расчётные тактико-технические характеристики самолёта Ту-156
Размах крыла 45,8 м
Длина52,5 м
Высота на стоянке 14,6 м
Диаметр фюзеляжа3,8 м
Площадь крыла 307 м
Максимальная взлётная масса 182 т
Крейсерская скорость 720 км/ч
Дальность полёта 5200 км
Продолжительность полёта 8,1 ч
Практический потолок 10 000 м
Экипаж 9 человек
Двигатели 4хД-30КП
Тяга 4x12 000 кг

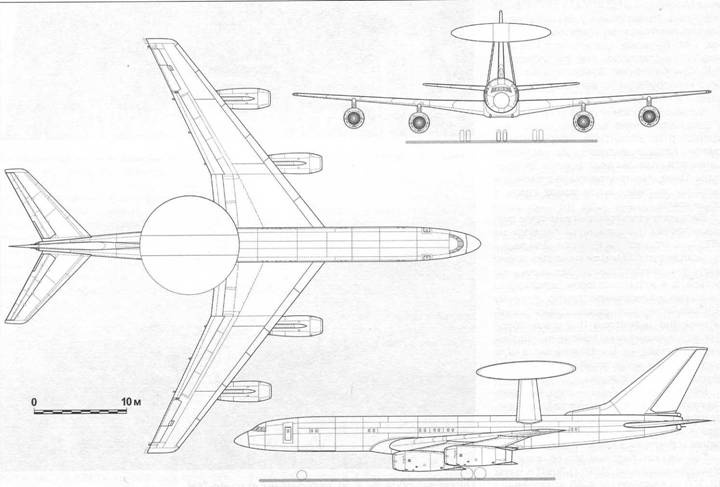

Самолёт АРАО Ту-156 (проект)
Эта машина специально разрабатывалась как самолёт ДРЛО и не являлась модификацией какой-либо серийной военной или гражданской машины. Четыре двигателя Д-30КП располагались на пилонах под крылом. Антенна РЛС устанавливалась на двух лёгких пилонах над фюзеляжем.
Ту-156 отличался совершенно необычным и редко встречающимся в практике самолётостроения четырёхопорным шасси. Четвёртая опора монтировалась между двумя основными на центроплане. Самолёт нес оборонительное вооружение в виде хвостовой спаренной дистанционно управляемой пушечной установки.
Всё было хорошо в этом проекте, за исключением одного: самолёт-носитель надо было создавать заново, а это требовало времени и дополнительных средств. Новая же машина требовалась ВВС срочно, поскольку к началу 1970-х гг. страны НАТО обладали мощными ВВС, способными прорывать противовоздушную оборону СССР и его союзников на малых высотах. Поэтому при рассмотрении заказчиком различных проектов его мнение склонилось в пользу размещения комплекса «Шмель» на базе военно-транспортного самолёта Ил-76, который в 1971 г. уже запускался в серию.
САМОЛЁТ ДРЛО И НАВЕДЕНИЯ А-50 (ИЗДЕЛИЕ «А»)
После неудачных попыток приспособить под комплекс «Шмель» самолёты Ту-126, Ту-142 и Ту-154 и отказа военных от Ту-156 стали искать другие потенциальные носители нового комплекса. Выбор пал на военно-транспортный самолёт Ил-76. Он отвечал главному условию заказчика – производился серийно. Хотя по лётным характеристикам эта машина и проигрывала варианту с носителем на базе пассажирского самолета, использование отработанного и надёжного Ил-76 существенно снижало стоимость программы по созданию комплекса и, кроме того, упрощало вопросы материально-технического обеспечения при последующей эксплуатации в строевых частях ВВС. Машина получила обозначение А-50, или изделие «А».
Разработка А-50 постановлением Совета Министров и ЦК КПСС в 1973 г. была поручена Таганрогскому авиационному научно-техническому комплексу (ТАНТК) им. Г.М. Бериева, где его проектирование осуществлялось под руководством А.К. Константинова. Заместителем главного конструктора по данному самолёту стал С.А. Атаянц.
Кормовой грузовой люк Ил-76 зашили, упразднили левую входную дверь, всё транспортно-десантное оборудование сняли. Кормовую пушечную установку заменили отсеком электронной аппаратуры. Перед центропланом расположили антенны системы спутниковой связи в обтекателе.
Весь радиотехнический комплекс размещался внутри фюзеляжа, передатчик РЛС – в его хвостовой части. Для защиты экипажа от СВЧ-излучения хвостовую часть фюзеляжа отделили экранирующей сеткой, а в иллюминаторах использовали металлизированное стекло. Антенну РЛС поместили во вращающемся диске- обтекателе диаметром 10,2 м и высотой 2 м, установленном на пилоне над задней частью фюзеляжа. В корневой части киля расположили воздухозаборник системы охлаждения аппаратуры.
Лётный экипаж А-50 – пять человек, тактический, включавший старшего оператора (начальника комплекса), штурманов наведения, операторов сопровождения и бортинженеров – десять.
Так же, как базовый Ил-76, самолёт оснащён четырьмя ТРДД Д-30КП с тягой 12 300 кг каждый. На А-50 установлена система дозаправки топливом в полёте методом «шланг – конус».
Его пилотажно-навигационный комплекс предназначен для решения задач самолётовождения в простых и сложных метеоусловиях, на любых географических широтах, в любое время года и суток, а также для выдачи необходимой информации различной аппаратуре. В состав радиотехнического оборудования входят трёхкоординатная импульсно- доплеровская РЛС, аппаратура съёма и отображения полученной информации, система активного запроса-ответа и передачи команд, цифровой вычислительный комплекс, система государственного опознавания, аппаратура командной линии управления, связная и телекодовая аппаратура, а также аппаратура документирования. Автоматизированные рабочие места операторов снабжены цветными индикаторами на электроннолучевых трубках; информация на них отображается в буквенно-цифровом и панорамном виде. На них же выводятся данные о взаимодействующих с комплексом истребителях-перехватчиках – номер, курс, высота, скорость, остаток топлива.
