Истребитель Ла-9

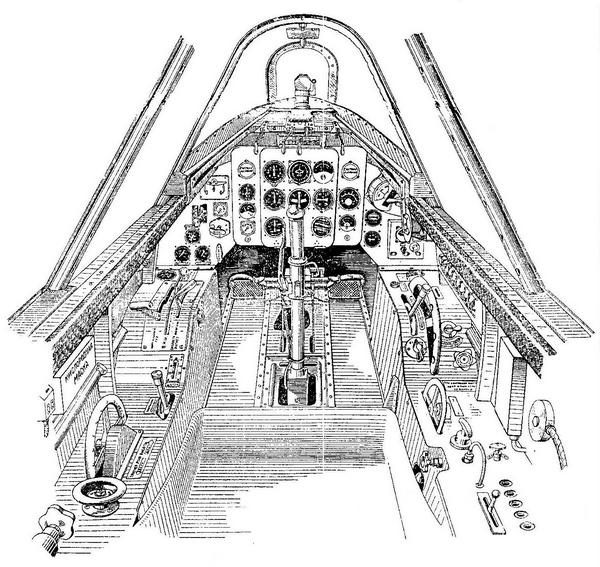

Пилотская кабина Ла-9.


Истребитель Ла-9

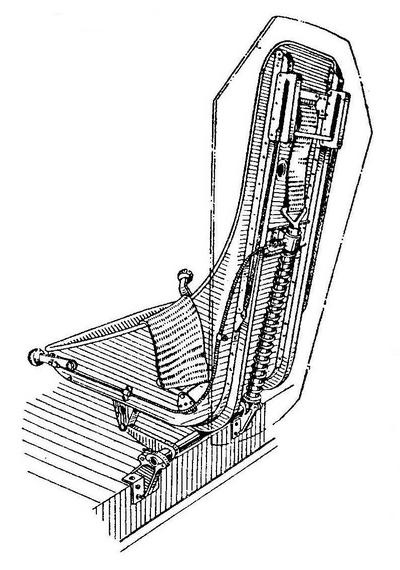

Кресло пилота.


Истребитель Ла-9

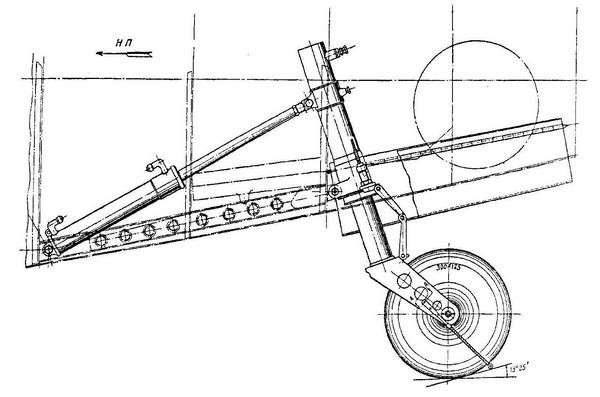

Хвостовая опора шасси.


Конструкция консолей — подобна центроплану. Каркас каждой из них состоял из лонжерона, задней стенки и 18 нервюр. Обшивка всего крыла — дюралюминиевый лист толщиной 1,2–1,5 мм. Стыки центроплана с консолями сверху и снизу прикрывали алюминиевые ленты. Законцовки крыла — отъёмные, округлой формы, имели набор из штампованных диафрагм, закрытый листовой обшивкой толщиной 1,2 мм. На правой консоли крепилась обогреваемая трубка ПВД.

На задней кромке крыла размещались посадочные щитки цельнометаллической конструкции с углом отклонения до 60°. Их выпуск и уборка осуществлялись гидроприводом. К консолям крепились элероны типа «Фрайз» с металлическим каркасом и полотняной обтяжкой. На оба элерона приклёпывались тонкие регулировочные пластинки, отгибаемые на земле.

Стык крыла и фюзеляжа закрывался верхним и нижним ферингами (зализами). Они выполнялись из дюралюминиевого листа, подкреплённого штампованными диафрагмами.

Истребитель Ла-9

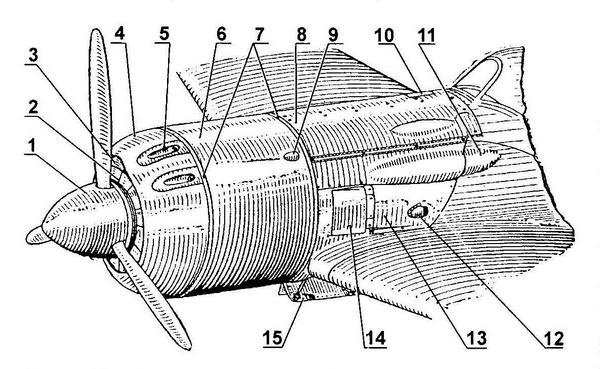

Внешний вид мотоустановки Ла-9:

1 — кок винта; 2 — жалюзи; 3 — заборник всасывающего патрубка; 4 — переднее кольцо капота; 5 — амбразуры пушек; 6 — передняя разъёмная крышка; 7 — стяжные ленты; 8 — задняя верхняя крышка капота; 9 — жабры; 10 — лючок; 11 — обтекатель пушки; 12 — винтовой замок; 13 — жабры; 14 — створка; 15 — боковая крышка капота.


Истребитель Ла-9

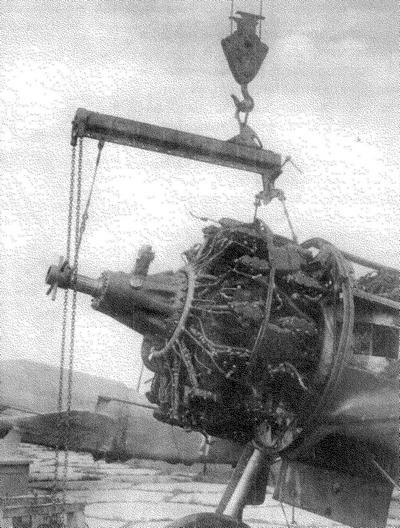

Снятие двигателя АШ-82ФН с Ла-9.


Истребитель Ла-9

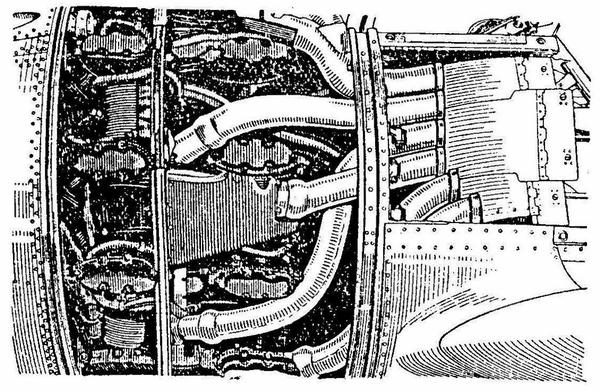

Выхлопные патрубки (левый борт).


Истребитель Ла-9

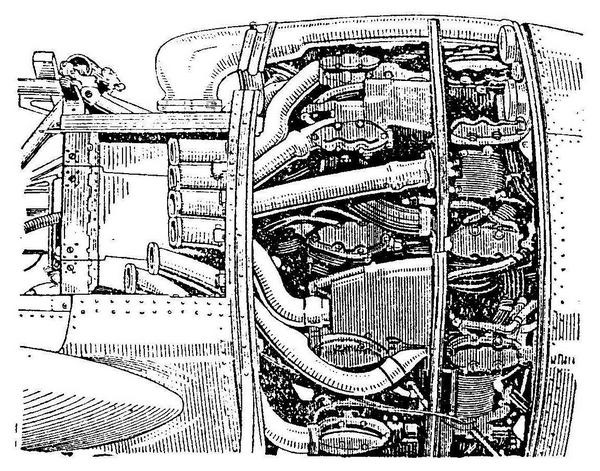

Выхлопные патрубки (правый борт).


Хвостовое оперение — нормальной схемы, однокилевое. Горизонтальное оперение состояло из стабилизатора и рулей высоты. Оно было набрано из аэродинамических профилей «В» относительной толщиной 11 %. Угол установки стабилизатора — 1,5°. Стабилизатор — однолонжеронной конструкции, с обшивкой толщиной 1 мм, состоял из двух половин, соединённых стыковочными узлами. Руль высоты имел металлический каркас и полотняную обтяжку.

Вертикальное оперение, включавшее киль и руль поворота, тоже было набрано из профилей «В», но относительной толщиной 9 %. Как уже говорилось, киль выполнялся совместно с задней частью фюзеляжа. Руль поворота навешивался на нём на трёх узлах. Каркас руля — цельнометаллический, обтянутый полотном. На всех рулях устанавливались триммеры.

Управление самолётом — смешанное: рулём высоты и элеронами — посредством жёстких тяг, рулём направления — с помощью тросов. У пилота имелись ручка управления самолётом и педали.

Триммеры приводились в действие штурвалами, располагавшимися на левом борту кабины.

Шасси — убирающееся, с хвостовым колесом. Основные опоры снабжались масляно-пневматическими амортизаторами, а их колёса размером 600x200 мм имели двухсторонние пневматические тормоза. Стойки с помощью боковых подкосов-подъёмников гидроприводом убирались в крыло по направлению к оси самолёта. В убранном положении они полностью закрывались щитками. И в убранном, и в выпущенном положении стойки запирались гидравлическими замками. Хвостовая опора, убиравшаяся назад в фюзеляж, оснащалась колесом размером 300x125 мм. Амортизация её — также масляно-пневматическая. Хвостовое колесо — самоориентирующееся, с механизмом стопорения на посадке. В убранном положении оно полностью уходило в нишу в хвостовой части фюзеляжа и закрывалось створками. Предусматривался аварийный выпуск шасси сжатым воздухом от бортового баллона. Сигнализация о положении колёс — электрическая, лампочками на приборной доске, для основных стоек — с механическим дублированием штырями.

Двигатель — 14-цилиндровый, двухрядный звездообразный, воздушного охлаждения АШ-82ФН. Он имел двухскоростной приводной нагнетатель и редуктор. Максимальная мощность — 1850 л.с. Мотор вращал трёхлопастный металлический винт изменяемого шага ВИШ-105В-4 диаметром 3,1 м, втулку которого закрывал кок обтекаемой формы. Моторама — сварная ферма из стальных труб. Охлаждение мотора регулировалось жалюзи спереди и двумя боковыми створками сзади, управлявшимися тросовым механизмом. Забор воздуха для нагнетателя осуществлялся сверху через окно в переднем кольце капота. На взлёте воздух поступал через противопыльный фильтр, при этом основной тракт автоматически закрывался заслонкой с гидроприводом при выпуске шасси. Выхлоп производился через 12 патрубков — 10 индивидуальных и два спаренных. Запуск двигателя — сжатым воздухом с помощью пневмосамопуска.

Горючее размещалось в пяти баках, располагавшихся между лонжероном и задней стенкой. Три из них находились в центроплане: центральный металлический ёмкостью 270 л и два мягких по 210 л. Ещё два мягких бака по 62,5 л устанавливались в корневых частях консолей. Общая ёмкость системы — 825 л (нормальная заправка — 700 л). Монтаж баков центроплана — через люк снизу. Центральный бак — сварной из алюминиевого сплава, протектированный, подвешивался на двух лентах к верхней обшивке центроплана. Мягкие баки — многослойные из ткани, резины и кожзаменителя, в центроплане — протектированные. Перед монтажом они помещались в фанерные короба-кессоны. Крыльевые баки вкладывались в отверстия в нервюрах перед присоединением консолей к центроплану. По мере расходования горючего баки заполнялись охлаждёнными и осушенными выхлопными газами.

Масляный бак — сварной из алюминиевого сплава ёмкостью 63 л (нормальная заправка — 50 л), стоял на шпангоуте № 1 и закрывался теплоизолирующим кожухом. Маслорадиатор — типа ОП-593, сотовый, подковообразной формы был размещён в обтекателе из алюминиевого сплава под фюзеляжем.

Гидросистема самолёта обеспечивала привод уборки и выпуска шасси и посадочных щитков. Давление в ней создавалось насосом МШ-3А, закреплённым на моторе.

Сжатый воздух использовался для запуска мотора, аварийного выпуска шасси, привода тормозов и перезарядки пушек. Воздушный баллон ёмкостью 8 л находился в левой части центроплана; он мог подзаряжаться от баллона на аэродроме.

Электросистема запитывалась от генератора ГС-1500 на двигателе и аккумулятора 12А-10 (с 13-й серии), находившегося в деревянном контейнере в задней части фюзеляжа. Электрическая сеть — в основном однопроводная. На самолёте монтировался стандартный комплект навигационных огней: на левой консоли — красный, на правой — зелёный, на руле направления — белый.
