Ми-28 с бортовым номером «032» (номер – белый), показанный на авиасалоне МАКС-1999, – единственный в одноцветной зеленой окраске. Правда, его внешний вид оживляли эмблема (медведь, изображенный на желтом фоне перед воздухозаборниками экранно-выхлопных устройств) и четыре наклонные черные полосы разной толщины на хвостовой балке.
Двухцветная окраска остальных вертолетов состояла из пятен светло-оливкового и оливково-зеленого цветов. Двухцветная схема камуфляжа на разных машинах была в основном одинаковой. При этом нижние поверхности, как правило, окрашивали в серо-голубой цвет. Но встречались и исключения: Ми-28Н с бортовым номером «014» (номер – белый) имел камуфляж из двух оттенков зеленого цвета, полосы которого были нанесены поперек фюзеляжа не только на верхней и боковых, но и на нижней поверхности хвостовой балки; их рисунок был иным, чем на других вертолетах. Красная надпись «Осторожно» у рулевого винта на этой машине нанесена на белой стрелке с красной окантовкой. Позднее на хвостовой балке появился желтый выставочный номер и эмблема милевской фирмы между остеклением передней и задней кабин.
Лопасти несущего винта покрыты серо-голубой краской. Детали втулки окрашиваются в черный и серо- голубой цвет.

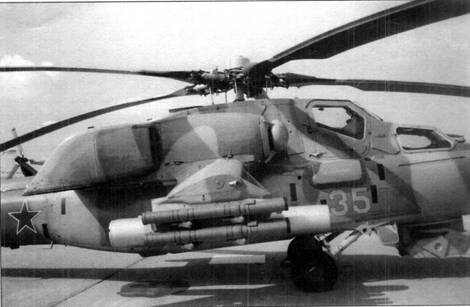

Рулевой винт имеет втулку черного цвета и серо-голубые лопасти, окантованные по передней кромке неокрашенной сталью. У большинства машин на конце каждой лопасти нанесено по одной широкой красной полосе, но у Ми-28 с бортовым номером «032» их было две, а на Ми-28Н с номером «35» (желтого цвета) – одна широкая полоса и одна более тонкая, примерно на одну треть длины лопасти. Кроме того, с правой стороны (по полету) красным же цветом наносилась маркировка лопасти.

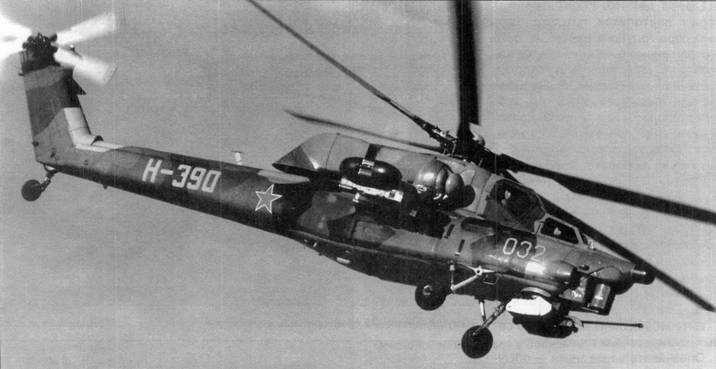

Вверху: Ми-28А с бортовым номером «032», несущий трехцветный камуфляж; на задней части фюзеляжа – выставочный номер «Н-390»

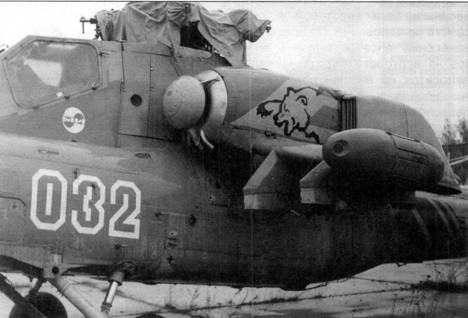

Справа: контурное выполнение бортового номера и медведь на капоте двигателя

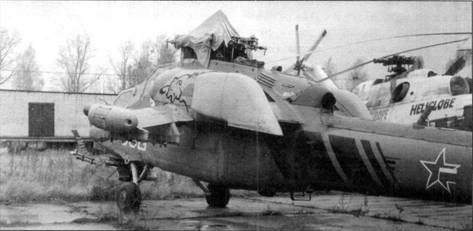

На этом снимке хорошо видны наклонные черные полосы на задней части фюзеляжа и звезда с наложенным на нее российским флагом
Обтекатели радиолокационных антенн, в том числе и размещенной над втулкой несущего винта Ми-28Н, покрывали радиопрозрачной коричневато-зеленой краской.
Стойки шасси окрашивались в голубовато-серый цвет, а диски колес – в зеленый.
Внутренние поверхности лючков обслуживания на вертолетах постройки Ростовского вертолетного завода окрашены в красный цвет. Так что, если техники при подготовке машины к полету забудут закрыть какой-нибудь из них, это сразу же бросится в глаза.
Камуфлированный предсерийный вертолет

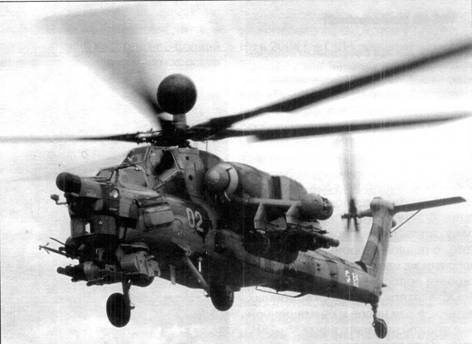

Предсерийный Ми-28Н
Сфера датчика ГОЭС на некоторых вертолетах покрыта эмалью серо-голубого цвета, но есть и окрашенные в один из цветов камуфляжа. Цилиндрический корпус трехканальной обзорно-прицельной системы внизу носовой части – «общевойскового» защитного цвета. В таком виде это изделие поставляется с красногорского завода «Зенит» и уже не перекрашивается.
Наружный кожух механизмов привода пушки на машинах с голубым «брюхом» выкрашен в серо-голубой цвет, той же краской, что и нижняя поверхность. На вертолетах с трехцветным камуфляжем, как правило, – в серый. На этом фоне выделяется своим черным цветом только сама пушка.
Интерьер кабины выполнен в серых, очень темных тонах.
Опознавательные знаки – обычные красные пятиконечные звезды с бело-красной окантовкой – нанесены на боках хвостовой балки у самого ее основания. По правилам нанесения опознавательных знаков на вертолетах, третья звезда наносится на нижней поверхности фюзеляжа, однако место ее расположения на Ми-28 необычно: звезда сильно смещена вперед и ютится между артиллерийской установкой и шасси. Интересные опознавательные знаки имели Ми-28 с бортовым номером «032» и Ми-28Н с номером «014» – на фоне звезды располагался российский триколор, немного смещенный назад по полету.
Большинство бортовых номеров на Ми-28 и Ми-28Н – желтые с черной окантовкой. Они размещались под остеклением задней кабины. Исключение составляли контурные белые номера «032» и «014» (на Ми- 28Н). Кроме того, на машинах, экспонировавшихся за рубежом, были нанесены на хвостовых балках выставочные номера:
– на Ми-28 с желтым бортовым номером «032» – желтый же номер «Н-390»;
– на Ми-28 с желтым бортовым номером «042» – желтый номер «Н-315»;
– на Ми-28Н с белым бортовым номером «014» – желтый номер «Н-345».
Технические надписи и знаки выполнены черным или желтым цветом. Некоторые предупредительные надписи, например, «Берегись ствола» и «Осторожно – лазерное излучение» нанесены черным цветом на фоне желтого прямоугольника. Особенно важное для вертолетов предостережение – «Опасно» – нанесено крупными желтыми буквами с черной окантовкой на конце хвостовой балки, а вдоль концевой идет красная надпись «Вращающийся винт». Над подножками – вертикальные черные полосы.
Литература
1. Михеев В.Р., Московский вертолетный завод. М., Любимая книга, 1998.
2. «Роствертол». Путь успеха. M., Интервестник, 2004.
Журналы «Авиация и космонавтика», «Аэрокосмическое обозрение», «Авиэйшн уик», «Вертолет», газета «Красная звезда».
Использованы материалы из рекламных буклетов Московского вертолетного завода имени М.Л. Миля, Ростовского вертолетного завода «Роствертол», Коломенского КБ машиностроения, Завода имени В.Я. Климова и ОАО «Мотор Сич» (Украина).

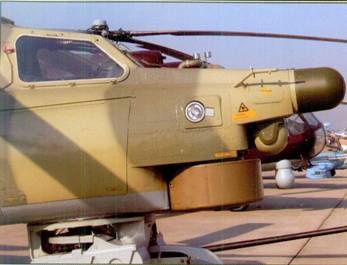

Носовая часть фюзеляжа

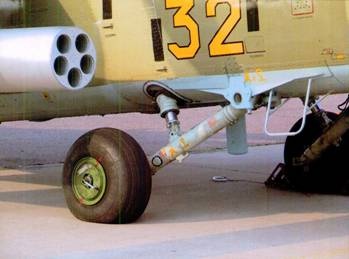

Основная опора шасси и подножка; слева виден блок НАР
Втулка несущего винта
Килевая балка, стабилизатор и хвостовой винт. К хвостовой опоре шасси присоединена буксировочная тяга
