Внутренние поверхности могли окрашиваться по нескольким вариантам: двумя слоями аэролака АII Ал. по серому нитрогрунту ДД-113, двумя слоями серой масляной А-14 (или глифталевой А-14ф того же цвета) или одним слоем смоляного лака № 1. При ремонте самолётов внутренние поверхности могли покрываться слоем клея ВИАМ Б-3 или двумя слоями аэролаков АII Ал., АМТ-7 или АII светло-голубого цвета.

Детали моторов перед окраской покрывались грунтом АЛГ-1 (жёлтого цвета) или АЛГ-5 горячей сушки. Затем производилась окраска в чёрный цвет глифталевой эмалью 2086ф или двумя слоями нитроэмали МВ-109 и сверху ещё одним слоем нитролака МВ-6. Плёнка лака МВ-6 была полуглянцевой, чёрного цвета с фиолетовым оттенком.


Истребитель ЛаГГ-3

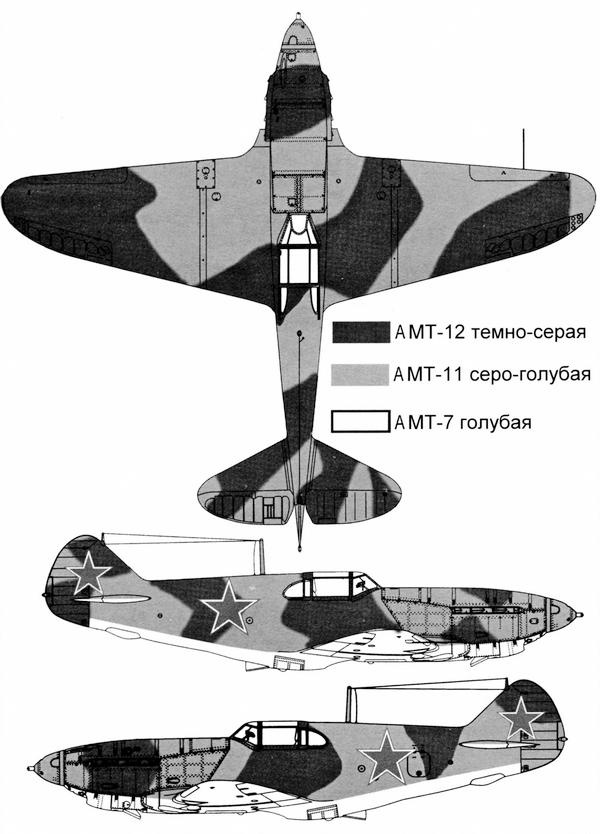

Схема камуфляжа ЛаГГ-3 по стандарту 1943 г.


Ещё два варианта предусматривали окраску моторов в серо-голубой цвет двумя слоями глифталевой эмали АМ-4 или последовательными слоями нитроэмалей МВ-1 и МВ-2. Эти нитроэмали давали полуглянцевое покрытие серо-голубого цвета средней интенсивности.

Детали моторов из магниевых сплавов предварительно оксидировали, грунтовали только цинкхроматным грунтом АЛГ-1 и окрашивали теми же эмалями, что и остальные поверхности, но обязательно в два слоя.

Кроме того, моторы могли окрашиваться эмалями МВ-8 и МВ-108, которые давали полуглянцевые покрытия светло-серого цвета. На всасывающих трубах моторов, окрашенных по любому из этих вариантов нитроэмалями оранжевого цвета МВ-3 и МВ-4, наносилось октановое число потребляемого двигателем бензина.

Тыльная сторона лопастей винтов окрашивалась в чёрный цвет масляной эмалью А-26м или аэролаком АМТ-6 чёрного цвета. В обоих случаях перед окраской применялся грунт АЛГ-1 или АЛГ-5, а для АМТ-6 мог применяться также и грунт 138А красно-коричневого цвета.

Окраска агрегатов и трубопроводов производилась по стандартной в советской авиации схеме: бензобаки и бензопроводы — жёлтый цвет (масляная эмаль А-6), баки и трубопроводы водяной системы — зелёный (А-7, ядовито-зелёного оттенка), маслобаки и трубопроводы — коричневый (А-8, довольно тёмного оттенка). Элементы и агрегаты гидравлической системы покрывались синей эмалью А-9, кислородной системы — голубой А-10, воздушной — чёрной А-12, противопожарное оборудование — красной А-13 (она же служила для опознавательных знаков). Могли использоваться также нитроэмали ДМ тех же цветов. Все эмали были глянцевыми.

Такая система окраски действовала, по крайней мере с 1937 г., и отклонения от неё могли возникнуть лишь из-за отсутствия необходимых красок. Известно, что в 1943 г. на заводе № 21 (выпускавшем уже Ла-5) трубки гидросистемы по этой причине окрашивались нитроэмалью АII Ал. Возможно, что подобные случаи происходили и раньше. Для опознавательных знаков иногда использовался аэролак AII Кр.

В частях окраску ЛаГГ-3 дополняли различными знаками принадлежности к соединению, части и подразделению, бортовыми номерами, элементами быстрого распознавания, индивидуальными эмблемами и обозначениями побед. Цвет кока (красный, жёлтый или голубой) мог обозначать номер эскадрильи. С этой же целью в 9-м иап использовались полосы на киле. Самолёты этого полка (66-й серии завода № 31) имели и другие отличительные признаки — звезда уменьшенного размера на киле и белый бортовой номер, расположенные прямо за остеклением кабины. Номера, наносимые на бортах фюзеляжа, часто «сгоняли» со своего законного места красную звезду.


Истребитель ЛаГГ-3
Истребитель ЛаГГ-3

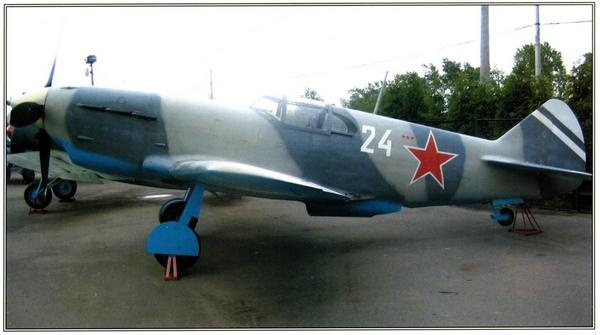

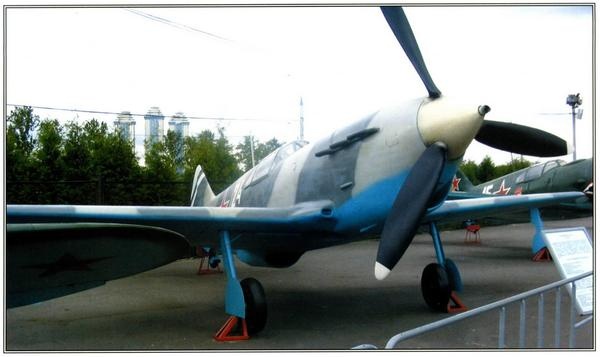

Полноразмерный макет ЛаГГ-3 на площадке боевой техники на Поклонной горе в Москве.

ИЛЛЮСТРАЦИИ
Истребитель ЛаГГ-3

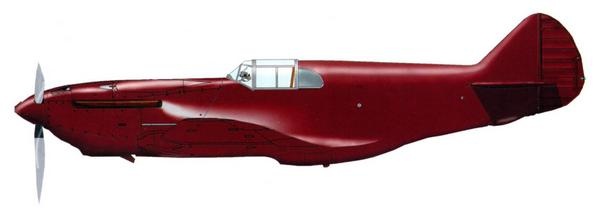

Опытный истребитель И-301.


Истребитель ЛаГГ-3

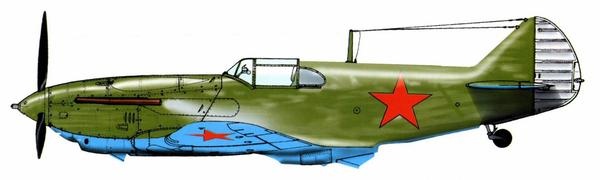

ЛаГГ-3 1-й серии в довоенной окраске. Машина несёт красные звёзды и на верхней поверхности крыла.


Истребитель ЛаГГ-3

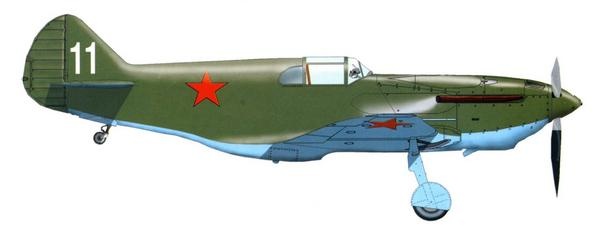

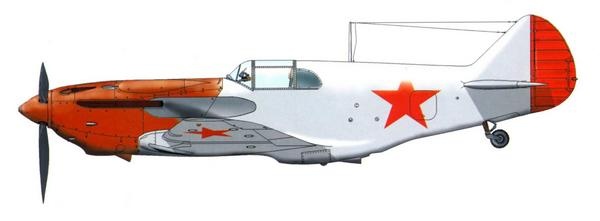

ЛаГГ-3, выпущенный заводом № 31 в мае 1941 г. В таком виде самолёты совершали первый полёт. Машина не окрашена, только загрунтована, но на неё уже нанесли красные звёзды. Капот покрыт глифталевым грунтом 138А, имевшим красно-коричневый цвет.


Истребитель ЛаГГ-3

ЛаГГ-3, выпущенный заводом № 31 в мае 1941 г. и потерпевший аварию 9 июля. Сквозь небрежную окраску кистью просвечивает грунтовка алюминиевым лаком.


Истребитель ЛаГГ-3

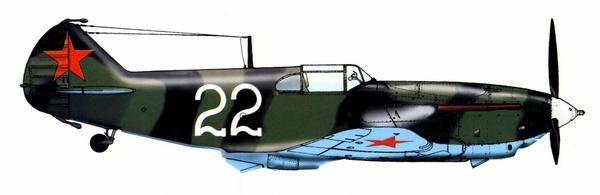

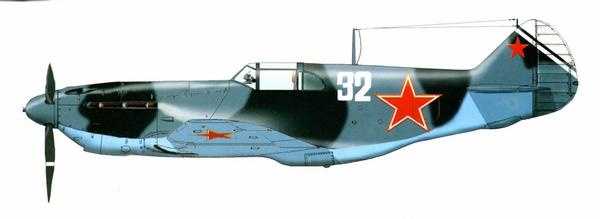

ЛаГГ-3 в нестандартном «полосатом» камуфляже, характерном для Ленинградского фронта, сентябрь 1941 г.


Истребитель ЛаГГ-3

ЛаГГ-3 7-й серии, 3-й гв. иап ВВС Балтийского флота, февраль 1942 г.


Истребитель ЛаГГ-3

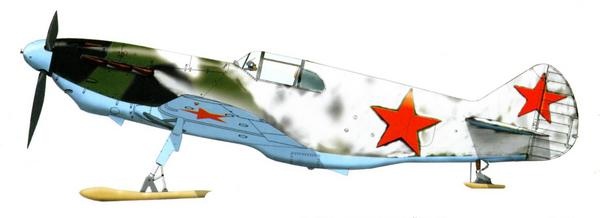

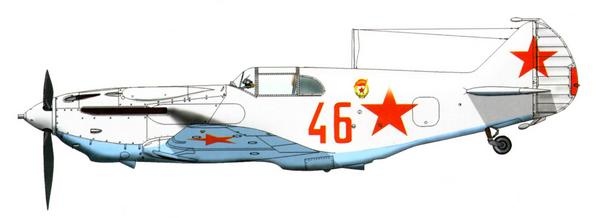

ЛаГГ-3 в зимней окраске на лыжах, 5-й гв. иап, Калининский фронт, 1942 г.


Истребитель ЛаГГ-3

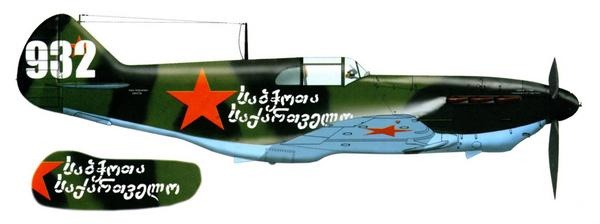

ЛаГГ-3, построенный на заводе № 31; эскадрилья «Советская Грузия» («Сабчота Сакартвело»), входившая в 88-й иап.


Истребитель ЛаГГ-3

ЛаГГ-3 66-й серии завода № 31, 9-й иап ВВС Черноморского флота. Самолёт имеет стандартный камуфляж образца 1943 г.


Истребитель ЛаГГ-3

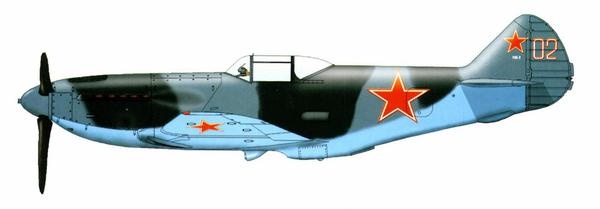

Самолёт «105-2» с мотором ВК-105ПФ2 и винтом ВИШ-105СВ, весна 1944 г.
