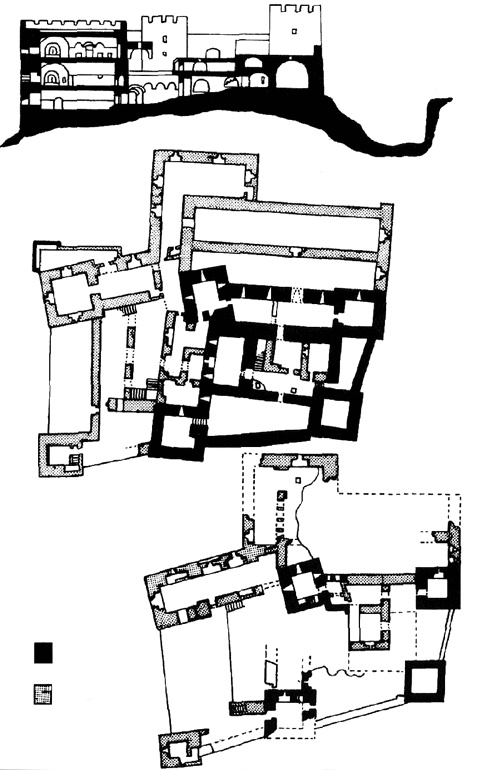

План-реконструкция замка Аджлун, который был построен одним из помощников Саладина для обороны плодородной возвышенности к северо-западу от Иордана. Первая небольшая крепость имела традиционную для арабов прямоугольную форму с четырьмя угловыми башнями. Новые башни и галереи пристроены уже во времена айюбидов.
План-реконструкция цитадели Дамаска (дополнительно показана квадратная и прямоугольная башни). Эту крепость перестроил айюбид аль-Малик аль-Адил в 1209 году. Вход расположен в массивном барбакане в центре северной стены, нависающей над рекой Барада.
В XIII веке в конструкции европейских и мусульманских укреплений произошел ряд изменений. Наиболее значительные изменения появились на Ближнем Востоке. Поэтому развитие укреплений крестоносцев сыграло огромную роль в развитии средневековых укреплений в целом. Существовали значительные отличия между конструкцией береговых и континентальных укреплений. Континентальные укрепления отличались компактностью, они располагались в труднодоступных местах. Береговые города, напротив, занимали большую площадь. Исключение представляла Антиохия — город, лежащий в глубине континента. Антиохия обладала естественными укреплениями. Большинство прибрежных городов лежало на открытой равнине. Это верно и в отношении Акры, которую со стороны материка прикрывали мощные укрепления.
Наиболее крупные изменения в конструкции укреплений произошли в начале XIII века. Эти изменения впервые отмечены в конструкции городских укреплений Сирии. Крестоносцы охотно копировали все новинки, перенимая все, что казалось им полезным. До сих пор основным типом укреплений служили отдельные башни, характерные для Западной Европы, а также в римско-исламских крепостях. В XII веке возникла концепция двойного периметра. Крестоносцы также использовали естественные преграды: вершины холмов, горные отроги или морские мысы. Архитекторы демонстрировали большое искусство, приспосабливаясь к условиям местности, размерам, важности, функции и численности предполагаемого гарнизона. Бюджет строителей часто был ограничен, поэтому им приходилось экономить на качестве отделки. Строились простые угловатые башни вроде башни Калат-Джиддин, возведенной в XIII веке.
В низменных или равнинных областях замки использовались для защиты от набегов и небольших вторжений, многие из них были построены до сражения при Хаттине.
Оборона крепости. Миниатюра из манускрипта Морабик из Каталонии, примерно 1100 год. Хорошо видна тяговая камнеметная машина, которая широко применялась как мусульманами, так и христианами в Испании и на Ближнем Востоке.
Большинство крепостей, замков, возведенных на вершинах холмов или отрогах гор, в пограничных областях служили базами для гарнизонов и защитой запасов продовольствия, собранных для полевых армий. Большая часть замков крестоносцев, возведенных в XIII веке на отрогах гор, строилась в северных и восточных районах, изобиловавших горными перевалами и ключевыми дорогами. Некоторые из этих замков вмещали многочисленные гарнизоны, и большой проблемой для проектировщиков было обеспечить эти гарнизоны водой. По свидетельству арабского летописца, писавшего в конце XIII века, Хисн-Ак-кар (Гибелькар) имел «водяной канал, идущий прямо в замок, берущий начало с холмов выше и дающий количество воды, достаточное для хозяйственных нужд и питья». Остатки этого канала сохранились до сих пор. Замок Монфор был выстроен над вместительной цистерной. Хотя вода была дефицитом во многих верховых замках, их расположение давало значительное преимущество.

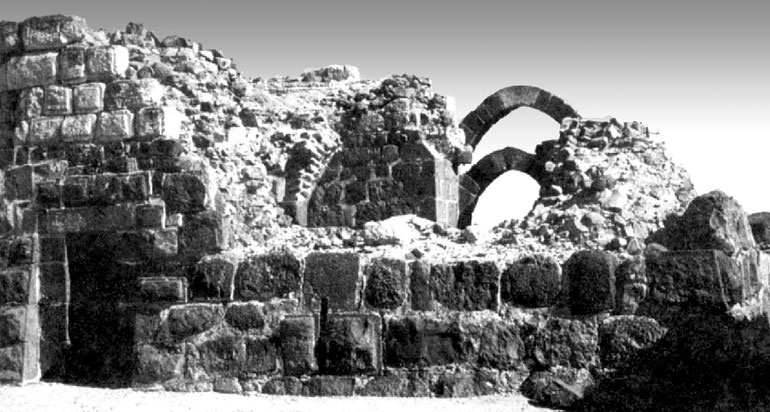

Замок госпитальеров Бельвуар над Иорданом.
В конце XII века в распоряжении армии появились мощные камнеметные машины требюше. Принцип камнеметной машины с противовесом был известен довольно давно, но в достаточном количестве такие машины появились сравнительно поздно. Более того, требюше с противовесом первоначально использовались в обороне в качестве контрбатарейного оружия. Наиболее эффективны были требюше, установленные на вершинах башен. Для установки требюше требовались более крупные, широкие и глубокие башни. Некоторые крепости имели одну большую башню, расположенную на самой уязвимой стороне. Со временем крепости стали иметь несколько крупных башен, соединенных обычной зубчатой стеной. Такой внешний облик крепостей оставался неизменным вплоть до XV века, когда широкое распространение получила пороховая артиллерия.

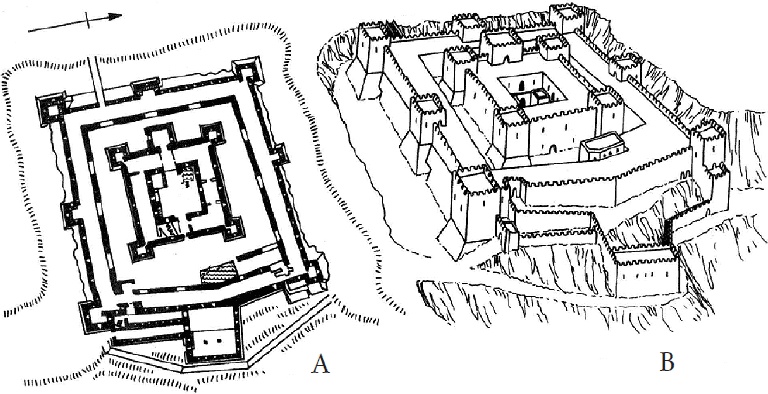

Замок госпитальеров Бельвуар в Палестине. А. План. В. Реконструкция.
Другой важной новинкой стало увеличение числа защитных элементов. Появился второй контур стен, множество башен и амбразур на стене. Организовывались ярусы и защитные галереи с бойницами, пристраивались машикули. Большое внимание уделялось применению укреплений к естественным преградам. Стены делались толще. Часто для соединения внутреннего и наружного слоев стен в ее толще укладывали горизонтально античные колонны. Снаружи стены насыпался дополнительный откос.

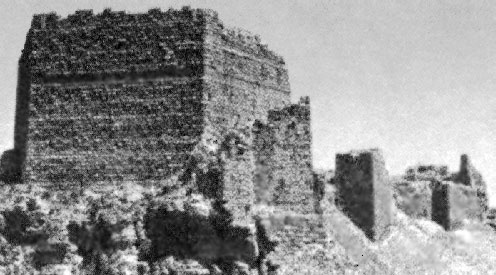

Замок крестоносцв Кирак.
Несмотря на усложнение фортификационных укреплений крестоносцев в XIII веке, их конструкция отражала конкретные обстоятельства постройки. Всякие попытки найти уникальные особенности архитектуры госпитальеров и тамплиеров не приносили убедительных результатов. Слишком многое зависело от местных условий, доступных строительных материалов, традиций архитекторов, каменщиков и даже рабочих.

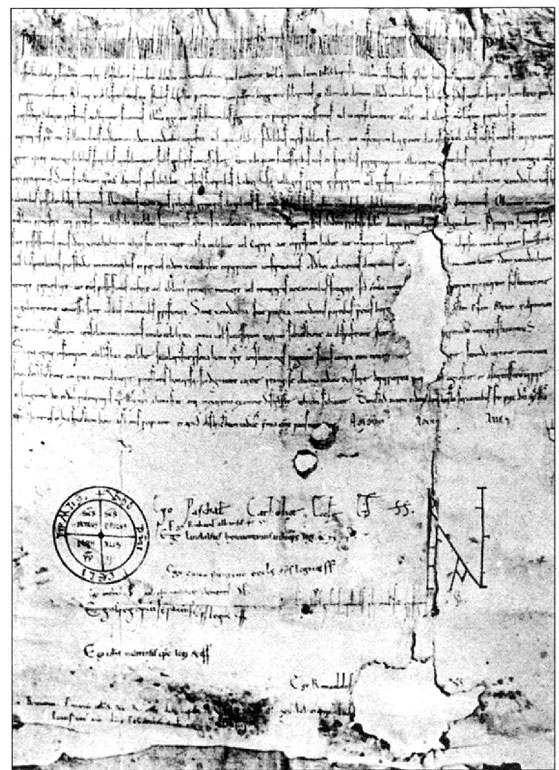

Булла папы римского Пасхалия II, учреждающая орден госпитальеров.
Высказано предположение, что круглые башни были в XIII веке заимствованы крестоносцами у армян. Действительно, соседние культуры оказывали друг на друга взаимное влияние. Княжество Антиохия испытывало влияние со стороны соседней Киликийской Армении и сама влияло на нее. В Киликийской Армении большой замок Слифке был построен госпитальерами, которые также перестроили замок Таль-Хамдун (Топраккале), который позднее коренным образом перестроили мамелюки. Тамплиеры построили замок Амоуде, сыграли большую роль в строительстве замка Трапесак, а также несколько переделали старый мусульманский замок Харуния. Все перечисленные замки в свое время принадлежали Киликийской Армении. Но все они не похожи друг на друга, что объясняется особенностями условий их строительства.
