В новой машине, обозначенной как С-17, мало что осталось от предшественника. Так, экипаж сократили с трех до двух человек, расположив сиденье учлета (курсанта) впереди, а инструктора — за ним в общей кабине. На машине уменьшили объем топливных баков, демонтировали все вооружение, шасси с колесами размером 600×180 мм сделали неубирающимся с увеличенным ходом амортизаторов основных опор (до 300 мм вместо 110 мм) и удлинили моторамы (на 150 мм). Костыль — ориентирующийся на 360 градусов, с увеличенным на 70 мм ходом амортизатора.

Все это в совокупности позволило сместить положение центра тяжести машины вперед с 27,63 % до 23,8 % средней аэродинамической хорды (САХ).

Крыло установили под углом +3 градуса вместо нулевого, а стабилизатор — +2 градуса вместо -30 минут.

Кроме этого, на машине поставили моторы МВ-6А с приводами Р-2 для автоматической регулировки углов установки лопастей винтов АВ-3. Поставили новые водорадиаторы диаметром 150 мм вместо 100 мм. Входные отверстия тоннеля для подвода воздуха, охлаждавшего моторы, увеличили, а жалюзи на выходных щелях капотов сделали регулируемыми.

Посадочные щитки стали сплошными, причем их площадь возросла. Щитки могли отклоняться на угол 36 вместо 50 градусов у предшественников на посадке, а на взлете — на 14 градусов, чего не было раньше. Управление щитками осуществлялось с помощью пневматического привода вместо электрогидравлического.

Тогда же изменили конструкцию педалей, сделав их регулируемыми под рост летчика.

На этот раз нареканий на самолет было значительно меньше. В отчете по результатам государственных испытаний было записано:

«Модифицированный самолет УТ-3 2МВ-6А удовлетворяет требованиям к учебно-тренировочному переходному двухмоторному самолету по своим полетным свойствам <…> монопланной схеме, наличию винтов-автоматов, посадочных щитков, тормозных колес, триммеров рулей высоты и поворота и размещение ученика и инструктора под одним общим фонарем, обеспечивающим непосредственную связь между ними».

В заключение отчета, подписанного начальником НИИ ВВС И. Ф. Петровым 30 мая, говорилось: «Одобрить, намеченные главным конструктором самолета основные мероприятия по улучшению обзора и условий работы экипажа: переделка носовой части фюзеляжа, установка фонаря новой конструкции, расширение кабины самолета на 300 мм, перемещение заднего сиденья вперед на 250 мм». Но этому, а также серийному выпуску машины помешала война.

Як-2/Як-4 и другие ближние бомбардировщики Яковлева

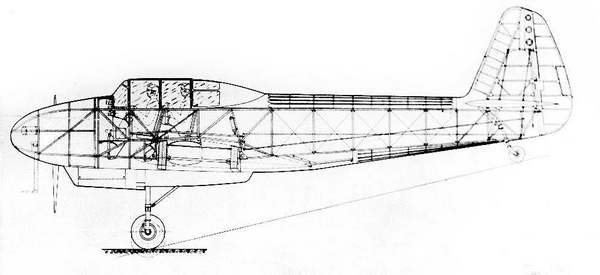

Компоновка двухместного варианта УТ-3 (№ 17а).

Как следует из Акта по приему и сдаче дел НИИ ВВС от 24 мая 1941 года, руководство института потребовало оснастить УТ-3 стрелковым и бомбардировочным вооружением, а также радиооборудованием, почти полностью аналогичным самолету СБ, что являлось «совершенно бессмысленным и привело лишь к перетяжелению, ухудшению летных качеств и снятию с серийного производства остро необходимого воздушному флоту двухмоторного учебного самолета».

С этим нельзя не согласиться, поскольку в данном случае военные слишком многого захотели получить от самолета с маломощными двигателями.

С-17 по сравнению с немецким FW 58 позволял лишь обучать будущих летчиков и штурманов-навигаторов. Что касается индивидуального бомбометания, то опыт Великой Отечественной войны показал, что это ремесло было лишь уделом штурманов полков и эскадрилий, остальным оставалось лишь нажимать кнопки бомбосбрасывателей по команде ведущего.

Учитывая недостаточную тяговооруженность УТ-3, прорабатывался вариант самолета эталона 1941 года с заменой МВ-6 девятицилиндровыми 300-сильными двигателями воздушного охлаждения МГ-31Ф. Но эти моторы не удались.

В инициативном порядке прорабатывался вариант УТ-3 с двухкилевым оперением, но он также остался на бумаге.

В 1940 году завод № 81 изготовил один, а № 301 — одиннадцать УТ-3. На 20 сентября того же года в ВВС числилось девять серийных УТ-3, из них две машины находились на испытаниях. На тот момент четыре самолета были в исправном состоянии, а пять требовали текущего ремонта. Кроме этого, два УТ-3 числились в авиации ВМФ.

Что касается двигателей МВ-6, то их изготовили в 75 экземплярах. Последние восемь моторов сдали заказчику в 1941 году, но они так и не нашли широкого применения в отечественной авиации.

Справедливости ради надо отметить, что ни один из разрабатывавшихся в Советском Союзе учебно-тренировочных самолетов так и не поступил на вооружение ВВС. А среди них были учебные бомбардировщик и истребитель В. К. Грибовского и самолеты конструктора В. В. Никитина. Но все они по разным причинам остались в разряде опытных.

Как и немецкий FW 58, конструкторы пытались сделать УТ-3 многоцелевым, превратив его для начала в пассажирский и санитарный. Так появился пятиместный самолет № 19, предназначавшийся для местных авиалиний и разработанный под руководством О. К. Антонова.

Як-2/Як-4 и другие ближние бомбардировщики Яковлева

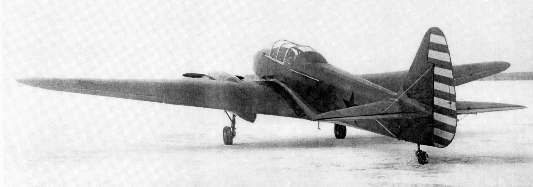

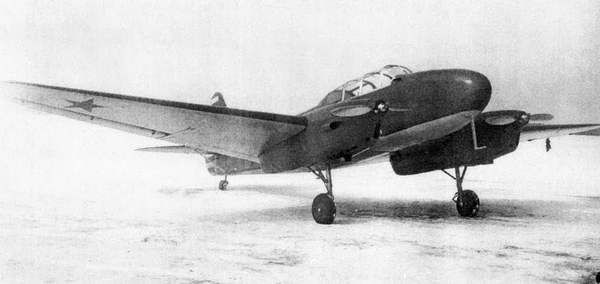

Опытный экземпляр УТ-3 (№ 17а) на государственных испытаниях в НИИ ВВС.

Як-2/Як-4 и другие ближние бомбардировщики Яковлева
Як-2/Як-4 и другие ближние бомбардировщики Яковлева

Общий вид самолета № 17а с двигателями МВ-6.

Як-2/Як-4 и другие ближние бомбардировщики Яковлева

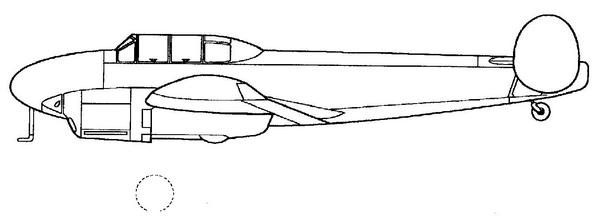

Проект УТ-3 с двухкилевым оперением.

Як-2/Як-4 и другие ближние бомбардировщики Яковлева

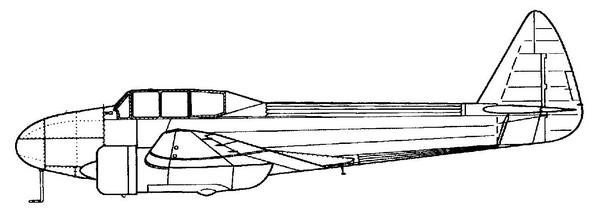

Проект УТ-3 двигателя МГ-31.

Як-2/Як-4 и другие ближние бомбардировщики Яковлева

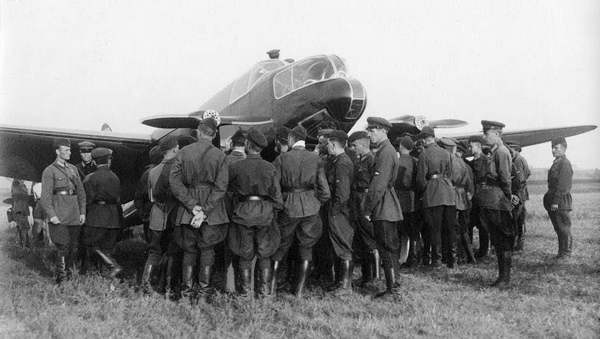

Знакомство с УТ-3 личного состава одной из летных школ ВВС РККА.

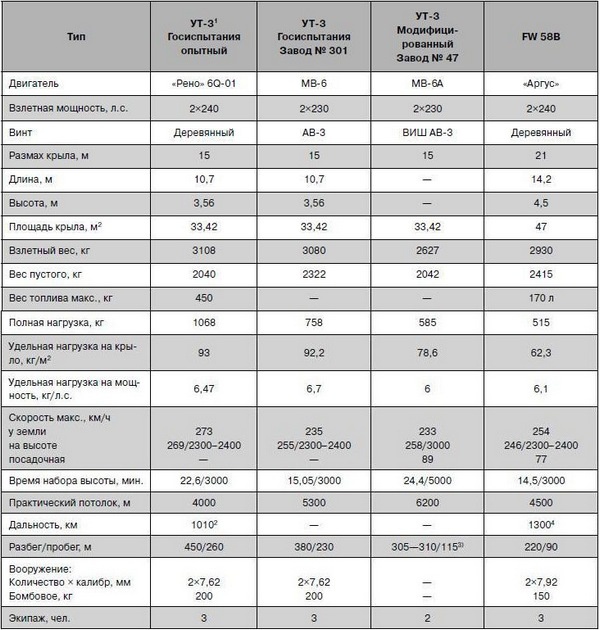

Таблица 1. Основные данные учебно-тренировочных бомбардировщиков

Як-2/Як-4 и другие ближние бомбардировщики Яковлева

Примечание.
