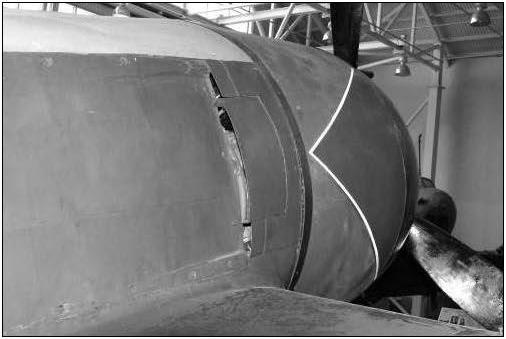

Створка системы охлаждения двигателя.

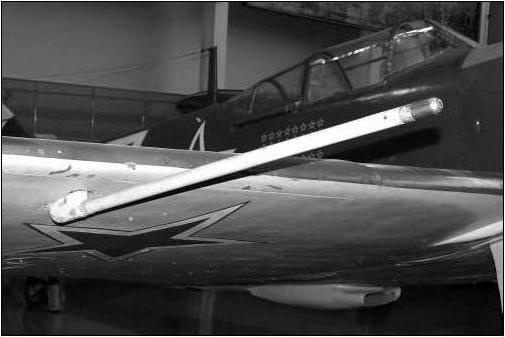

Приемник воздушного давления.

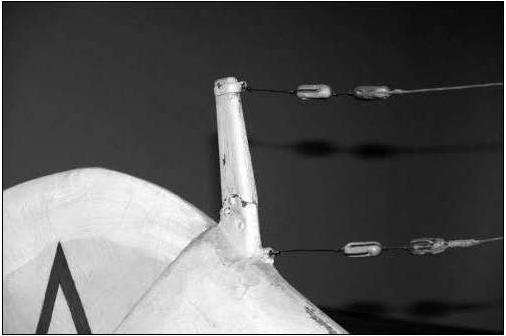

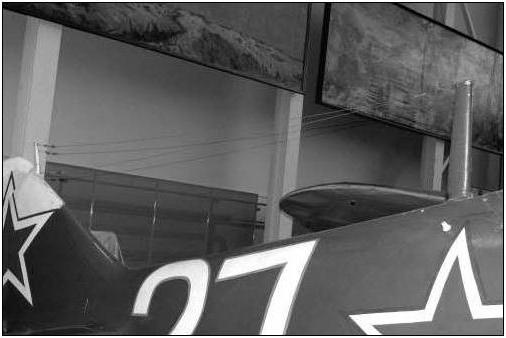

Антенная система.

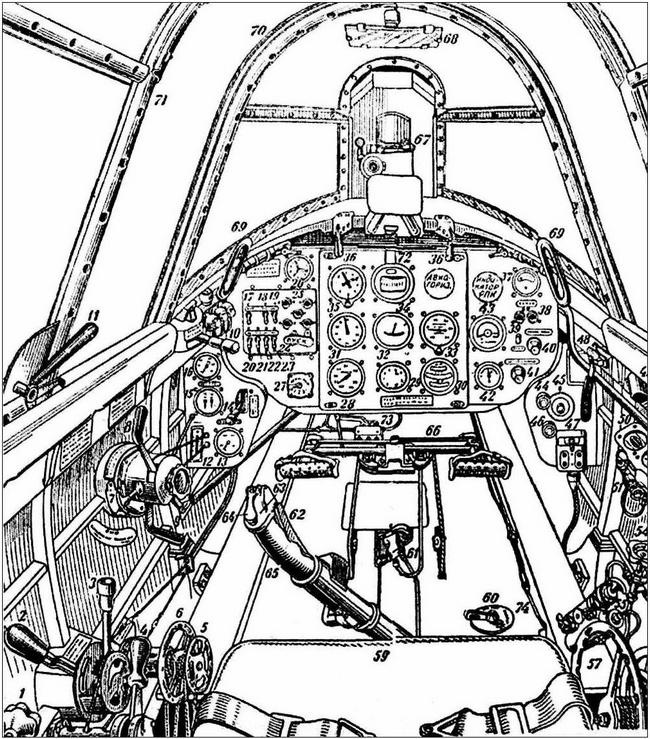

Кабина летчика:
1 — вентиль баллона сжатого воздуха; 2 — рычаг двухскоростной передачи к нагнетателю; 3 — рычаг совка маслорадиатора; 4 — рычаг механизма сбрасывания бомб; 5 — штурвал триммера руля направления, 6 — штурвал триммера руля высоты; 7 — ручка управления стоп-краном; 8 — рычаг газа; 9 — рычаг управления шагом винта; 10 — кран управления закрылками; 11 — замок фонаря; 12 — указатель положения закрылков; 13 — манометр гидросистемы; 14 — кран управления; 15 — манометр тормоза; 16 — манометр сжатого воздуха; 17 — тумблер включения фары; 18 — тумблер включения подогрева ПВД; 19 — тумблер включения сигнализации шасси; 20 — тумблер включения лампы ультрафиолетового освещения (УФО); 21 — тумблер включения радиостанции; 22 — тумблер аэронавигационных огней; 23 — тумблер включения аккумуляторной батареи; 24 — пусковые кнопки; 25 — лампы сигнализации положения шасси; 26 — часы АВР; 27 — переключатель магнето; 28 — мановакуумметр; 29 — тахометр ТЭ-22; 30 — трехстрелочный индикатор; 31 — указатель скорости УС-800; 32 — указатель поворота; 33 — вариометр ВР-30; 34 — компас КИ-11; 35 — высотомер двухстрелочный; 36 — ручка пневматической перезарядки пушек; 37 — вольтамперметр; 38 — лампы сигнализации сброса бомб; 39 — тумблер включения бензиномера; 40 — реостат подсветки кабины; 41 — реостат прицела и компаса; 42 — термопара ТЦТ-9; 43 — бензиномер; 44 — ручка настройки; 45 — шкала настройки; 46 — ручка настройки рации; 47 — щиток рации (на последних сериях перенесен на левый борт кабины; 48 — аварийный сбрасыватель фонаря; 49 — лампа УФО; 50 — кислородный прибор; 51 — вентиль кислородного баллона; 52 — тройник; 53 — кран нейтрального газа; 54 — кран аварийного выпуска шасси; 55 — пусковой насос ПН-1; 56 — рычаг управления передними жалюзи; 57 — штурвал управления боковыми створками капота; 58 — патронташ для ракет; 59 — сиденье пилота; 60 — ручка управления перекрывным бензокраном; 61 — клапан ПУ-6; 62 — рычаг управления тормозами; 63 — боевая кнопка; 64 — предохранитель; 65 — ручка управления самолетом; 66 — педали; 67 — прицел ПБП-А; 68 — зеркало; 69 — ручка ручной перезарядки с предохранителем; 70 — козырек фонаря кабины пилота; 71 — створка фонаря.
Краткое техническое описание Ла-11 выпуска 1948 года
(начиная с 4-й серии)
Ла-11 — цельнометаллический свободнонесущий моноплан.
Фюзеляж — полумонокок овального сечения, клепаной конструкции. Технологически делится на переднюю и хвостовую части, стыкующиеся болтами в четырех узлах. Каркас передней части — ферменной конструкции, состоит из семи основных и четырех дополнительных шпангоутов, штампованных из листового дюралюминия, четырех лонжеронов и стрингеров. К передней части крепится ферма-лафет, сваренная из стальных труб. Хвостовая часть полумонококовой конструкции, имеет девять шпангоутов и четыре полурамы, штампованные из дюралюминия, а также четыре лонжерона и стрингеры. Обшивка фюзеляжа — несущая, выполнена из листа толщиной от 1,2 до 2 мм. На левом борту находится большой люк. Киль выполнен за одно целое с хвостовой частью фюзеляжа; его каркас образован верхними частями шпангоутов фюзеляжа, а также нервюрами и лонжероном киля. Толщина обшивки — 0,8–1 мм.
В передней части фюзеляжа расположена кабина летчика. Сверху ее закрывает прозрачный фонарь с каркасом из стальных труб. Он состоит из козырька с 60-мм бронестеклом, сдвигающейся назад средней секции и неподвижной задней части. Средняя секция в аварийной ситуации сбрасывается. В неподвижной части слева сделан лючок на петлях для доступа к радиооборудованию и бачку с гидросмесью.
Сиденье летчика — штампованное из дюралюминиевого листа, с чашкой под парашют, регулируемое по высоте. Кресло имеет мягкую подушку на спинке и подлокотники. Сзади пилота защищает бронеспинка и бронестекло толщиной 73 мм, вмонтированное в раму за его головой. Вентиляция в кабине осуществляется через патрубок, выставленный справа перед козырьком фонаря. Поток воздуха регулируется вентилем. Воздух может также подаваться по специальному каналу с регулирующей заслонкой из туннеля маслорадиатора. Для летчика предусмотрен писсуар.

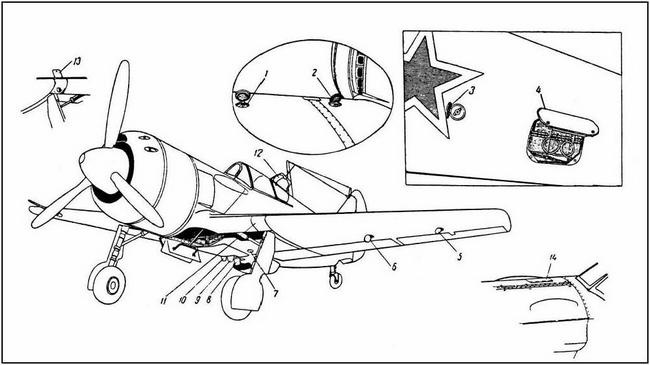

Расположение смотровых люков на самолета Ла-11 было аналогично Ла-9.
Крыло, набранное из ламинарных профилей, технологически делится на центроплан и две консоли. Центроплан является основным силовым узлом самолета. К нему крепятся консоли крыла, шасси, моторама, лафет, фюзеляж и посадочные щитки. Каркас центроплана состоит из одного лонжерона, задней стенки, 12 разрезных нервюр и заднего стрингера, связывающего хвостовики последних между собой. Лонжерон — двутаврового сечения, со стальными полками и дюралюминиевой стенкой. Носки десяти нервюр имеют вырезы под желоба для укладки стоек шасси. В нервюры на стыке с консолями вмонтированы трубы, служащие осями при повороте стоек шасси. Снизу посередине между лонжероном и задней стенкой выполнен люк для монтажа бензобаков.
Конструкция консолей подобна конструкции центроплана. Каркас каждой консоли состоит из лонжерона, задней стенки и 18 нервюр. Обшивка всего крыла — дюралюминиевый лист толщиной 1,2–1,5 мм. Стыки центроплана с консолями сверху и снизу прикрыты алюминиевыми лентами. Законцовки крыла — отъемные, округлой формы, имеют набор из штампованных диафрагм, закрытых листовой обшивкой толщиной 1,2 мм. На правой консоли крепится обогреваемая трубка ПВД, в носке левой располагается посадочная фара.

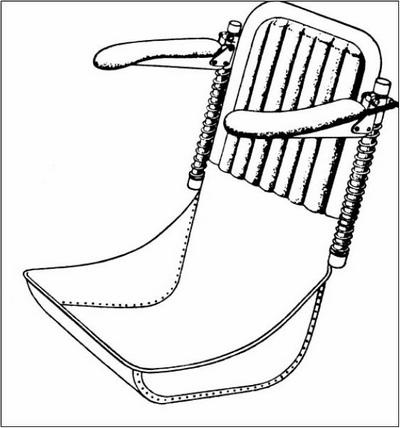

Сиденье летчика с чашкой под парашют.

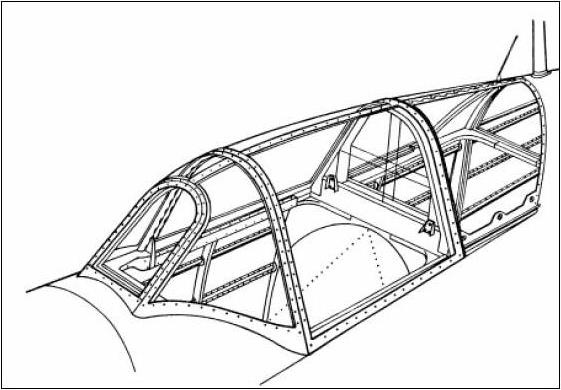

Каркас фонаря кабины летчика.
