Ла-7, Ла-9, Ла-11. Последние поршневые истребители СССР

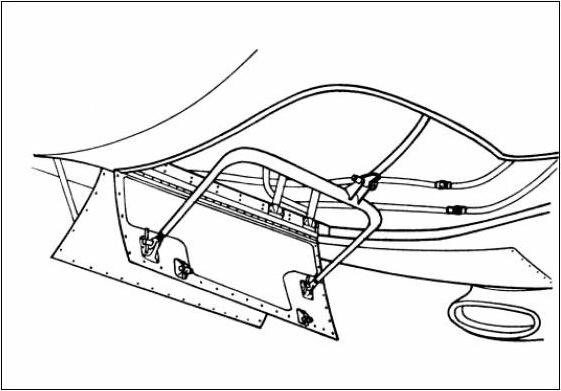

Щитки, закрывающие купола колес основных опор шасси.


Ла-7, Ла-9, Ла-11. Последние поршневые истребители СССР

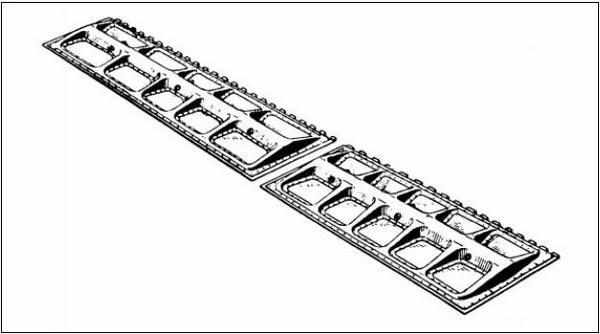

Посадочные щитки.


Ла-7, Ла-9, Ла-11. Последние поршневые истребители СССР

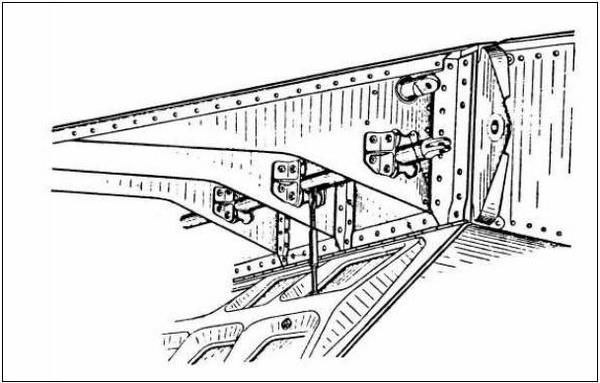

Механизм выпуска и уборки посадочных щитков.


Ла-7, Ла-9, Ла-11. Последние поршневые истребители СССР

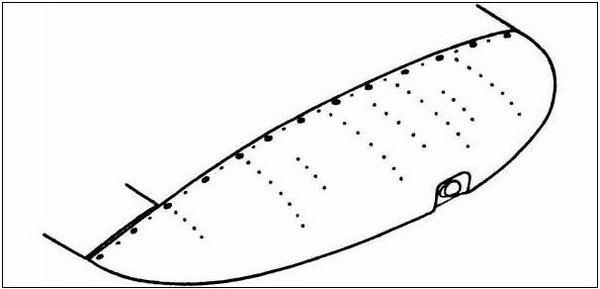

Законцовка крыла.


Ла-7, Ла-9, Ла-11. Последние поршневые истребители СССР
Ла-7, Ла-9, Ла-11. Последние поршневые истребители СССР

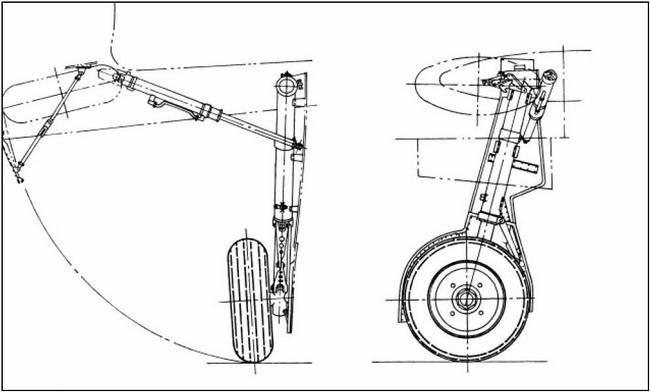

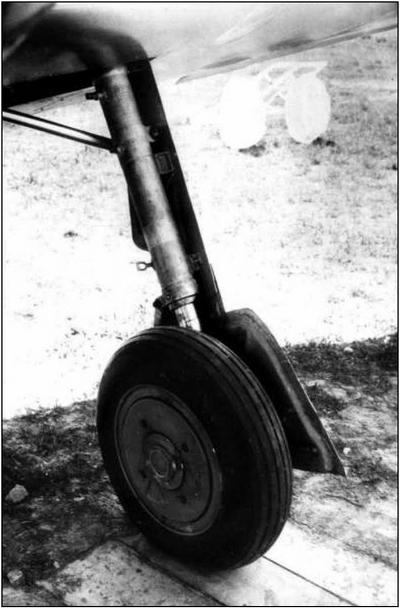

Основная опора шасси.


Ла-7, Ла-9, Ла-11. Последние поршневые истребители СССР

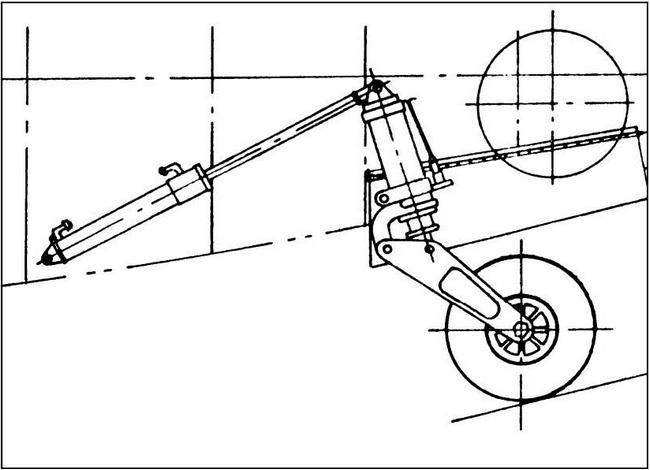

Костыльная опора.


На задней кромке крыла смонтированы посадочные щитки цельнометаллической конструкции с углом отклонения до 60°. Их выпуск и уборка осуществлялись с помощью гидропривода. К консолям крепятся элероны типа «Фрайз» с 25 % аэродинамической осевой компенсацией, металлическим каркасом и полотняной обтяжкой. На правом элероне приклепана тонкая регулировочная пластинка («нож»), отгибаемая на земле. На левом смонтирован триммер с электроприводом.

Стык крыла и фюзеляжа закрыт верхним и нижним ферингами (зализами). Они выполнены из дюралюминиевого листа, подкрепленного штампованными диафрагмами.

По сравнению с Ла-9 на нервюрах № 18 каждой консоли установлены узлы крепления дополнительных топливных баков, а в носке левой консоли между 3-й и 4-й нервюрами — посадочная фара ФС-155.

Хвостовое оперение — нормальной схемы, однокилевое. Горизонтальное оперение, набранное из аэродинамических профилей «В» относительной толщиной 11 %, состоит из стабилизатора и рулей высоты. Угол установки стабилизатора — 1,5°. Стабилизатор однолонжеронной конструкции, с дюралевой обшивкой толщиной 1 мм, изготовлен в виде двух половин, соединенных стыковочными узлами. По сравнению с Ла-9 узлы его крепления усилили. Руль высоты имеет металлический каркас и полотняную обтяжку.

Вертикальное оперение, включающее киль и руль поворота, тоже набрано из профилей «В» относительной толщиной 9 %. Как уже говорилось, киль изготовлен совместно с задней частью фюзеляжа; руль поворота навешен на нем на трех узлах. Каркас хвостового оперения — цельнометаллический, обтянутый полотном. Все рули снабжены триммерами.


Ла-7, Ла-9, Ла-11. Последние поршневые истребители СССР

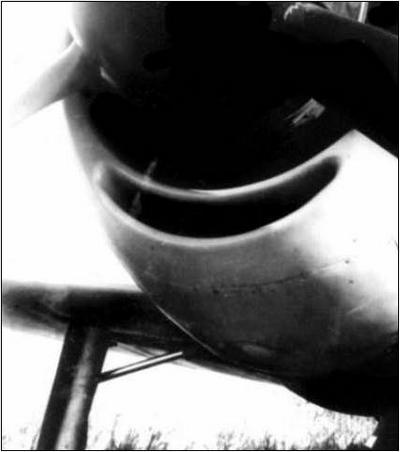

Воздухозаборник маслорадиатора.


Ла-7, Ла-9, Ла-11. Последние поршневые истребители СССР

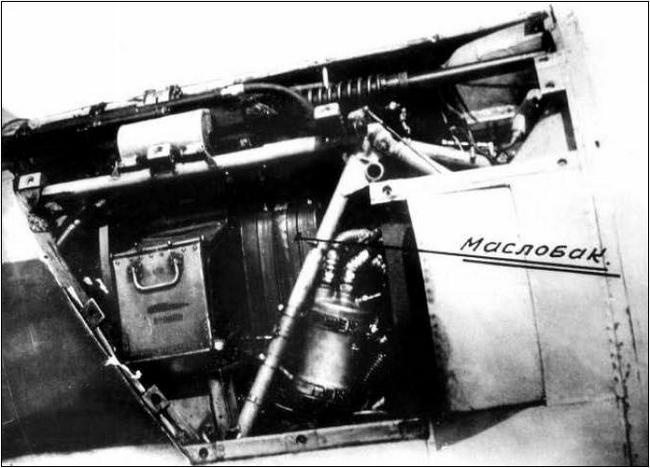

Расположение маслобака.


Управление самолетом — смешанное: рулем высоты и элеронами — посредством жестких тяг, рулем направления — с помощью тросов. У пилота имеется ручка управления самолетом и педали. Триммеры рулей приводятся в действие штурвалами на левой стороне кабины. Управление триммером на левом элероне — электрическое.

Шасси — убирающееся, с хвостовым колесом. Основные опоры снабжены масляно-пневматическими амортизаторами. Их колеса высокого давления размером 660х200 мм имеют двухсторонние пневматические колодочные тормоза (на Ла-9 стояли камерные). Стойки с помощью боковых подкосов-подъемников убираются гидросистемой в крыло по направлению к оси самолета. В убранном положении они полностью закрыты щитками. И в убранном, и в выпущенном положении стойки запираются гидравлическими замками.

Хвостовая опора, убиравшаяся назад в фюзеляж, оснащена колесом размером 300x125 мм. Амортизация — масляно-пневматическая. Колесо — самоориентирующееся, с механизмом стопорения на посадке. В убранном положении оно полностью уходит в нишу в хвостовой части фюзеляжа и закрывается створками. Предусматривался аварийный выпуск шасси сжатым воздухом от бортового баллона. Сигнализация о положении колес — электрическая, лампочками на приборной доске; для основных стоек — также механическая, штырьками, выступавшими вверх из крыла.

Управление самолетом смешанное, рулем высоты и элеронами — с помощью жестких тяг, а рулем направления — через тросы. Триммеры, установленные на рулях, управляются посредством тросов.

Силовая установка, как и на предшественниках, состоит из двигателя АШ-82ФН с непосредственным впрыском топлива в цилиндры, двухступенчатым приводным центробежным нагнетателем и редуктором. Трехлопастный винт изменяемого шага ВИШ-105В-4 диаметром 3,1 метра (вес — 141 кг) оснащен центробежным регулятором оборотов Р-7. Его втулка закрыта коком обтекаемой формы.


Ла-7, Ла-9, Ла-11. Последние поршневые истребители СССР

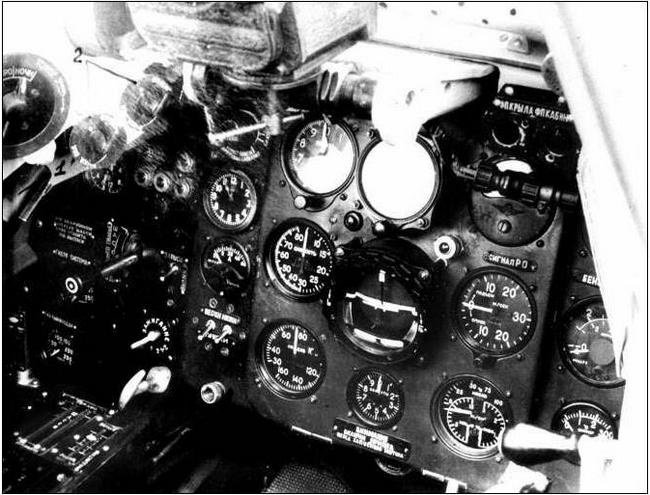

Приборная доска летчика на самолете Ла-11 № 51210768.

1 — лампа аварийного освещения; 2 — регулировочные реостаты лампы УФО; 3 — лампы сигнализации положения шасси.


Ла-7, Ла-9, Ла-11. Последние поршневые истребители СССР

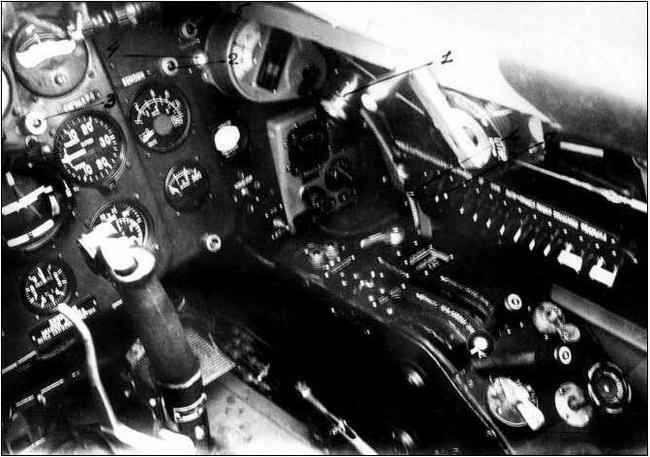

Левый борт кабины пилота самолета Ла-11 № 51210768.


Ла-7, Ла-9, Ла-11. Последние поршневые истребители СССР

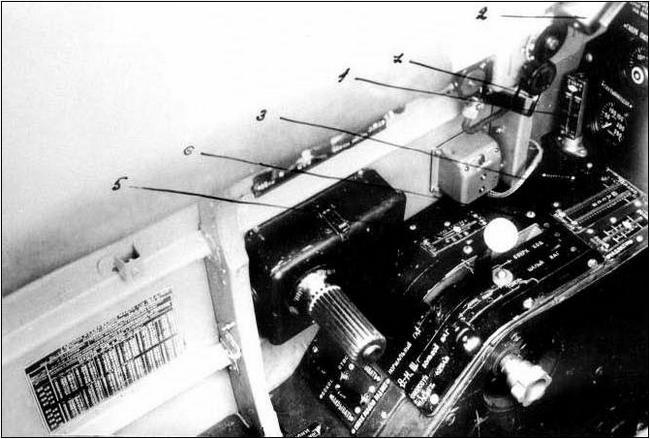

Правый борт кабины пилота самолета Ла-11 № 51210768.


Моторама — сварная ферма из стальных труб. Охлаждение мотора регулируется вручную жалюзи спереди и автоматически с помощью АРТЦ-43 двумя боковыми створками с дублированием ручным электроприводом. Управление жалюзи — тросовым механизмом, створками — посредством электропривода. Забор воздуха для нагнетателя осуществляется через окно сверху в переднем кольце капота. На взлете воздух поступает через противопыльный фильтр, основной тракт автоматически закрывается заслонкой с гидроприводом при выпуске шасси. Выхлоп — через 12 патрубков: десять индивидуальных и два спаренных. Запуск двигателя — сжатым воздухом от баллона на самолете или аэродромного баллона.
