Топливная система состояла из четырех фюзеляжных и шести крыльевых непротектированных керосиновых баков общей емкостью 1595 литров. Все баки мягкой конструкции, за исключением металлического фюзеляжного № 4. Питание двигателей керосином производилось через фюзеляжный бак № 2. Система соединения баков обеспечивала определенную последовательность выработки топлива с целью сохранения в полете передней центровки самолета.
Самолеты первых серий были оборудованы системой поддавливания топлива, которая вместе с помпами Томпсона служила для обеспечения полетов на высотах до 13 000 метров. Воздух для поддавливания отбирался от обоих двигателей после 7-й ступени компрессора. Однако из-за ненадежности систему поддавливания в дальнейшем заменили насосом, установленным на фюзеляжном баке № 4.
В качестве пускового топлива (для розжига камеры сгорания ТРД) применялся бензин Б-70 или Б-78 с общим запасом 12 л.
Единый бензобак для риделей емкостью 2 л (смесь бензина Б-70 и 5 %-го масла МЗС) располагался на правом ТРД.
Оборудование. Пилотажно-навигационные приборы устанавливали на откидной части приборной доски. Источником электроэнергии являлся трофейный генератор LR-2000, замененный в ходе серийного выпуска на отечественный ГСК-1500, и аккумулятор 12А-10.
Самолет оборудовался радиополукомпасом с отметчиком РПКО-10М и приемо-передающей радиостанцией РСИ-6, в комплект которой входили приемник РСИ-6М и передатчик РСИ- 6. Антенна — однолучевая, с мачтой, закрепленной справа от кабины пилота.
На самолете имелся кислородный прибор легочного типа КП-14 с кислородным баллоном объемом 4 литра.

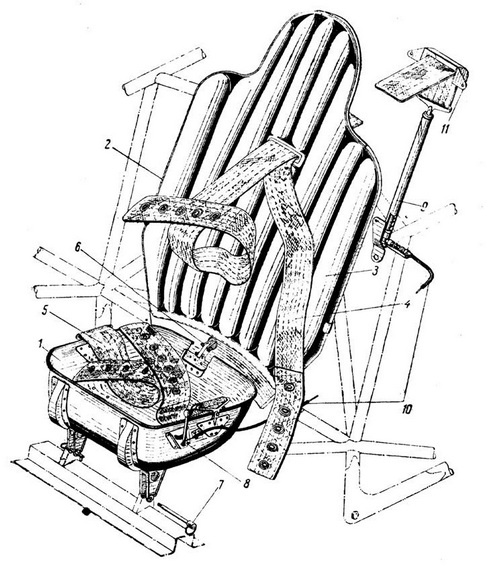

Сиденье летчика:
1 — чашка сиденья; 2 — бронеспинка; 3 — подушка спинки сиденья; 4 — плечевые ремни; 5 — поясные ремни; 6 — вильчатый болт заднего крепления чашки сиденья; 7 — морской болт; 8 — ручка механизма освобождения плечевых ремней; 9 — цилиндр; 10 — трос в гибкой оболочке; 11 — козырек с роликом.
Бронезащита состояла из двух 12-мм бронеплит, располагавшихся на шпангоутах № 3 перед патронными ящиками и № 6 перед приборной доской. На машинах с № 400 устанавливали лобовые бронестекла толщиной 65 мм.
Вооружение включало одну пушку Н-37 с боезапасом 40 патронов и две пушки НС-23К с боекомплектом по 80 патронов. С машины № 380 на стволы НС-23К устанавливали газоотводные трубы-глушители (дульные тормоза). Патронные ящики располагались в верхней части переднего отсека фюзеляжа. Доступ к ним осуществлялся через носовой откидной люк. Сначала на самолетах устанавливали коллиматорные прицелы ПКИ-1, а затем автоматические АСП-1Н. Для регистрации результатов стрельб на самолете был предусмотрен кинофотопулемет С-13, размещенный в передней кромке левой консоли крыла.
