Наносилась краска в два слоя пульверизатором или в один—два слоя кистью прямо на летний камуфляж верхних и боковых поверхностей. Слои должны были быть ровными, без шероховатостей, через них должно было «слегка просвечиваться основное лакокрасочное покрытие». Самолеты, отправлявшиеся с заводов зимой, окрашивались белой смываемой краской поверх летнего камуфляжа.
Покрытие краской МК-7 было довольно непрочным и, при невыполнении требований инструкции об обновлении, постепенно стиралось, обнажая летнюю окраску. К концу зимы на самолетах сам собой появлялся так называемый «весенний» камуфляж. Впрочем в действующих частях белой краской часто окрашивали не весь истребитель, придавая машинам зачастую весьма причудливый вид.
Согласно приказу НКАП и ВВС от 3 июля 1943 года верхние и боковые поверхности самолетов окрашивались аэролаками АМТ-12 темносерого цвета и АМТ-11 серо-голубого, причем АМТ-11 наносился поверх более темного АМТ-12. Нижние поверхности окрашивались лаком АМТ-7 голубого цвета. Для самолетов Ла-5 формы и расположение камуфляжных пятен достаточно точно соответствовали требованиям альбома «Схемы маскирующей окраски самолетов» издания 1943 г.
АМТ-11 имел довольно темный, с небольшим голубым оттенком, цвет, который при хранении мог незначительно изменяться. Аэролак АМТ-12 заменял в новых камуфляжах черные краски АМТ-6 и А-26м, которые теперь стали применяться только для окраски лопастей винтов. Новая эмаль была достаточно темной. Причиной такой, казалось бы, незначительной замены можно считать сделанный к тому времени военными маскировщиками вывод о том, что чисто черного цвета в фоне земли не существует. Даже тени от складок местности при наблюдении с высоты кажутся не черными, а темносерыми.
Приказ определял также порядок введения новых схем камуфляжа в практику окрашивания. Начало выпуска истребителей с новой маскировочной окраской планировалось с 15 июля 1943 г. До получения стандартных серо-голубой и темносерой красок разрешалось применять краски, изготовленные путем смешивания нитроэмалей АМТ-7 (голубой) и АМТ-6 (черной) по специальной инструкции и эталонам ВИАМ. Такие меры по смешиванию красок, никогда ранее не разрешавшиеся, говорят. об особой срочности введения новой схемы камуфляжа.
Перекраска существующего парка самолетов в авиачастях не предусматривалась. Окрашиваться по новым схемам должны были лишь ремонтируемые машины. Зимой 1943—1944 годов по указанию маршала авиации А.А. Новикова на все истребители, имеющие новый камуфляж, временная белая окраска уже не наносилась.
В том же 1943 году у звезд официально появились белые и красные окантовки. Приказ от 3 сентября для улучшения видимости опознавательных знаков предписывал обводить звезды «по внешнему контуру белой полосой шириной 5 см с окантовкой ее красной полоской шириной 1 см».
Технологический процесс окраски истребителей на заводах в основном выглядел следующим образом. Металлические детали перед окраской грунтовались лако-масляным грунтом АЛГ-5 горячей сушки (серо-зеленого цвета) или глифталевым 138А (красного цвета). Внешние поверхности деревянных обшивок, оклеенных полотном, покрывались шпатлевкой ALU-22 (желтого цвета) или, позднее, АШ-30 (серого цвета). При этом места, загрязненные смоляным клеем, перед оклейкой полотном покрывались грунтом 138А или глифталевой эмалью А-18ф светло-голубого цвета. Затем эти поверхности, а также полотняные обшивки рулей и элеронов грунтовались аэролаком АН Ал. серебристого цвета, который предохранял ткань от разрушающего воздействия ультрафиолетовых лучей, проникающих через пигментированные аэролаки. Лишь после этого самолет сверху и с боков красили зеленой нитроэмалью АМТ-4, а снизу — голубой АМТ-7. После высыхания последнего слоя на самолет наносили пятна черной эмали АМТ-6.
Внутренние поверхности могли окрашиваться по нескольким вариантам: двумя слоями аэролака АН Ал по серому нитрогрунту ДД-113, двумя слоями серой масляной А-14 (или глифталевой А-14ф того же цвета) или одним слоем смоляного лака № 1. При ремонте самолетов внутренние поверхности могли покрываться слоем клея ВИАМ Б-3 или двумя слоями аэролаков А II Ал., АМТ-7 или А II светло-голубого цвета.
Детали моторов перед окраской покрывались грунтом АЛГ-1 (желтого цвета) или АЛГ-5 горячей сушки. Затем производилась окраска в черный цвет глифталевой эмалью 2086ф или двумя слоями нитроэмали MB-109 и сверху еще одним слоем нитролака МВ-6. Пленка лака МВ-6 была полуглянцевой, черного цвета с фиолетовым оттенком.
Еще два варианта предусматривали окраску моторов в серо-голубой цвет двумя слоями глифталевой эмали AM-4 или последовательными слоями нитроэмалей МВ-1 и МВ-2. Эти нитроэмали давали полуглянцевое покрытие серо-голубого цвета средней интенсивности.
Детали моторов из магниевых сплавов предварительно оксидировали, грунтовали только цинкхроматным грунтом АЛГ-1 и окрашивали теми же эмалями, что и остальные поверхности, но обязательно в два слоя.
Кроме того, моторы могли окрашиваться эмалями МВ-8 и MB-108, которые давали полуглянцевые покрытия светлосерого цвета. На всасывающих трубах моторов, окрашенных по любому из этих вариантов нитроэмалями оранжевого цвета МВ-3 и МВ-4, наносилось октановое число потребляемого бензина.

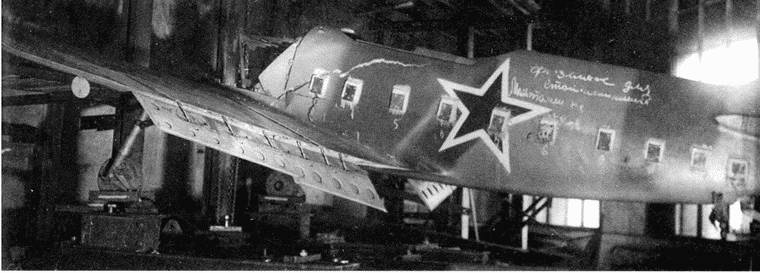

Ла-5 1943 г. Самолет после статических испытаний

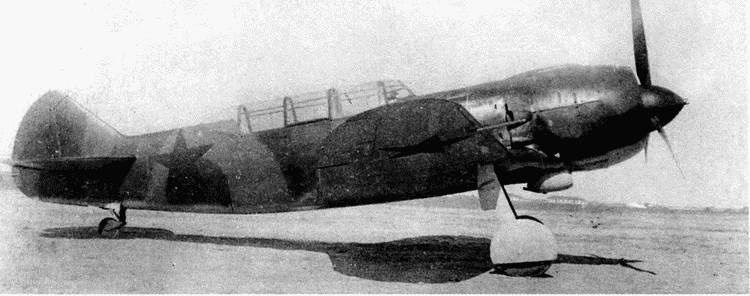

Ла-5УТИ
Тыльная сторона лопастей винтов окрашивалась в черный цвет масляной эмалью А-26м или аэролаком АМТ-6 черного цвета. В обоих случаях перед окраской применялся грунт АЛ Г-1 или АЛГ-5, а для АМТ-6 мог применяться также и грунт 138А краснокоричневого цвета.
Окраска агрегатов и трубопроводов производилась по стандартной в советской авиации схеме: бензобаки и бензопроводы — желтый цвет (масляная эмаль А-6), баки и трубопроводы водяной системы — зеленый (А-7, ядовито-зеленого оттенка), маслобаки и трубопроводы — коричневый (А-8, довольно темного оттенка). Элементы и агрегаты гидравлической системы покрывались синей эмалью А-9, кислородной системы — голубой А-10, воздушной — черной А-12, противопожарное оборудование — красной А-13 (она же служила для опознавательных знаков). Могли использоваться также нитроэмали ДМ тех же цветов. Все эмали были глянцевыми.
Такая система окраски действовала, по крайней мере, с 1937 года, и отклонения от нее могли возникнуть лишь из-за отсутствия необходимых красок. Известно, что в 1943 году на заводе № 21 (выпускавшем уже Ла-5) трубки гидросистемы по этой причине окрашивались нитроэмалью АН Ал. Возможно, что подобные случаи происходили и раньше. Для опознавательных знаков иногда использовался аэролак АН кр.
В частях окраску ЛаГГ-3 дополняли различными знаками принадлежности к соединению, части и подразделению, бортовыми номерами, элементами быстрого распознавания, индивидуальными эмблемами и обозначениями побед.
