Силовой каркас каждой консоли помимо лонжеронов включает 15 нервюр ферменного типа, концевого обвода и набора стрингеров. Обшивка консолей крыла между лонжеронами — фанерная, переменной толщины, а носка — выклеена из фанеры. В промежутках между первой и седьмой нервюрами консолей между лонжеронами вклеен кессон под топливные баки.
Консоли крыла имели угол поперечного V=5° по нижней кромке заднего лонжерона. На истребителях Ла-5ФН тип «41» завода №21, начиная с 1944 года, в центроплане и консолях крыла устанавливали металлические лонжероны. К консолям с фанерной обшивкой крепились автоматические предкрылки, щитки-закрылки типа «Шренк» и элероны типа «Фрайз» со 100-процентной весовой и осевой аэродинамической компенсацией. Элероны имеют дюралюминиевый каркас, обшитый перкалью. На левом элероне имелся триммер.
Щитки-закрылки расположены между фюзеляжем и элеронами. В разъеме крыла сделан разъем для щитков. Подвеска — петлевая. Главный профиль, нервюры и обшивка щитка — из дуралюминия. Управление щитками — гидравлическое. В убранном положении щитки-закрылки запираются шариковым замком подъемника.

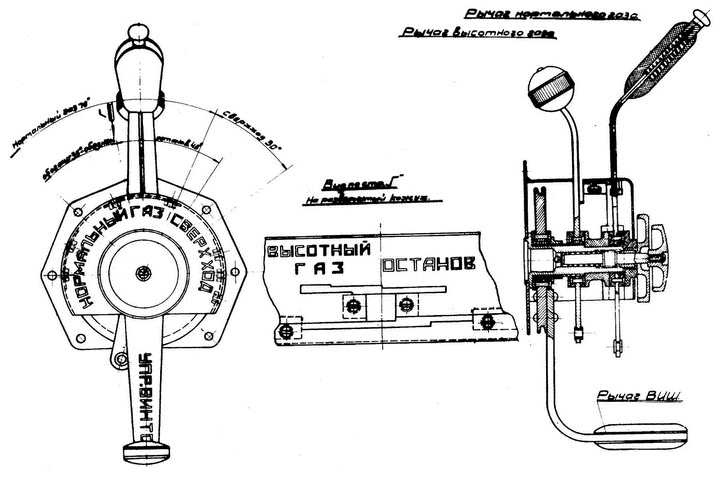

Сектор газа

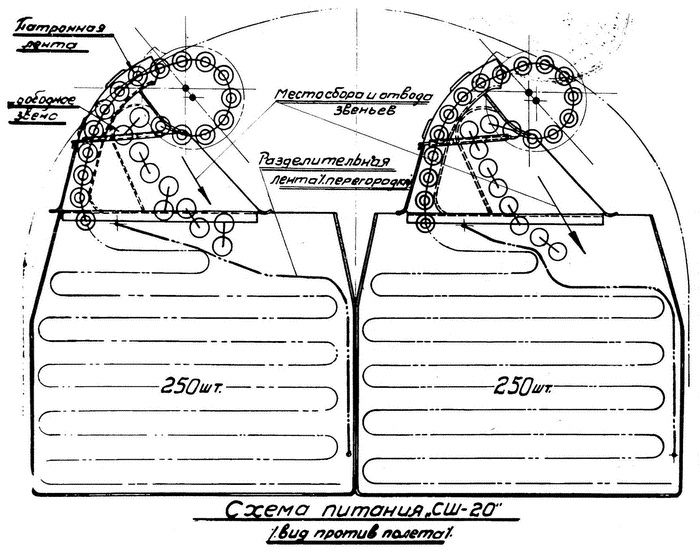

Схема питания пушек СШ-20 (ШВАК) самолета ЛаГ-5
Концевые предкрылки выполнены клепаными из дуралюминия. Механизм автоматического открывания предкрылка — коромыслового типа и состоит из двух качалок с ограничителем.
Для сравнения квадратный метр деревянного крыла самолета Ла-5ФН выпуска 1943 года весил 23,8 кг, а у цельнометаллического Bf 109G-2 — 22 кг.
Фюзеляж состоял из металлической передней фермы и деревянного монокока, выполненного за одно целое с килем. Его каркас состоял из четырех лонжеронов и 15 шпангоутов. Фюзеляж наглухо соединен с центропланом крыла четырьмя стальными узлами. Кабина пилота закрыта фонарем, состоявшим из козырька и сдвижной части, стопорящейся в открытом и закрытом положениях. На шпангоуте за кабиной летчика установлена бронеплита толщиной 8,5 мм.
Горизонтальное оперение — свободнонесущее, стабилизатор — двухлонжеронный, цельнодеревянный с фанерной работающей обшивкой. Стабилизатор состоял из двух половин, крепившихся к силовым элементам хвостовой части фюзеляжа. Руль высоты с триммером имел дюралевый каркас, обшитый полотном, и также состоял из двух половин.

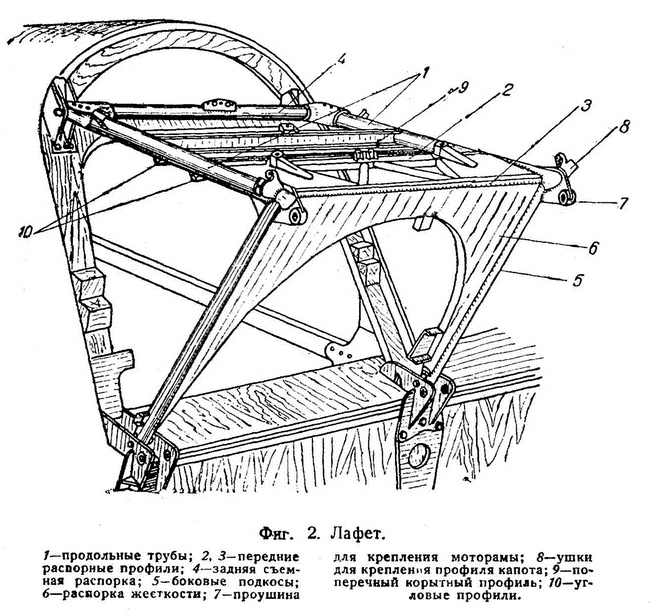

Артиллерийский лафет
Шасси — убирающееся трехопорное с хвостовым колесом. Основные опоры имели масляно-пневматические амортизаторы. Основные колеса размером 650x200 мм имели воздушно-камерные тормоза. Хвостовая свободно ориентирующаяся опора, закрепленная на 12-м шпангоуте фюзеляжа, снабжена колесом размером 300x125 мм и убирается в фюзеляжную нишу. Уборка и выпуск шасси и хвостового колеса осуществляется с помощью гидропривода.
Шасси в убранном положении фиксируется с помощью замков, открытие и закрытие которых осуществляется с помощью гидравлики. При аварийном выпуске шасси замки открываются вручную с помощью тросовых тяг. Шасси и костыль в выпущенном положении автоматически запираются жидкостью, заполняющей подъемники и дополнительно: основные опоры — механическим шариковым, а костыль — механическим штыревым замками.
Амортизаторы шасси и костыля — масляно-пневматические. Тормоза колес — воздушно-камерные, дифференциал торможения колес связан с педалями ножного управления.
Управление самолетом — смешанное: элеронами с помощью жестких тяг, рулями высоты и поворота — тросовое. Выпуск и уборка шитков-закрылков осуществлялись с помощью гидропривода.
Силовая установка состояла из звездообразного двигателя воздушного охлаждения М-82А номинальной мощностью на высоте 2050 м 1540 л.с. при 2400 об./мин. (на Ла-5 — М-82Ф, на Ла-5ФН — АШ-82ФН) и трехлопастного винта изменяемого шага ВИШ-105В диаметром 3,1 м с центробежным регулятором оборотов Р-7. Углы установки лопастей винта от 22° (малый шаг) до 51° (большой шаг).

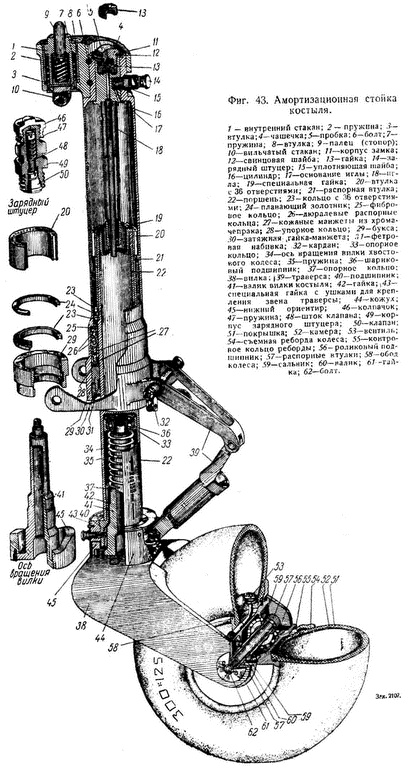

Костыльная опора Ла-5
Выхлопные патрубки соединялись в два коллектора реактивного типа. Для регулировки температуры мотора служили лобовые жалюзи, располагавшиеся в переднем кольце капота и две створки по бокам капота за мотором. Сотовый маслорадиатор — под двигателем, в туннеле нижней створки капота. На выходе туннель имел регулируемую заслонку. Мотор запускался сжатым воздухом. Масляный бак емкостью 59 литров размещался в фюзеляже в месте стыка деревянной части и металлической фермы. Горючее объемом 539 литров (390 кг) находилось в трех центропланных и двух консольных баках (впоследствии центропланные баки для облегчения самолета сняли, сократив общий объем центропланных до 480 литров).

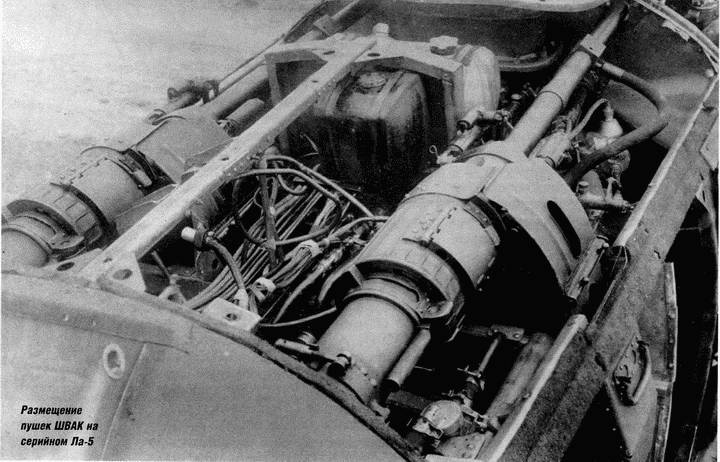

Вооружение состояло из двух синхронных пушек ШВАК (СП-20) калибра 20 мм с общим боекомплектом 340 патронов (иногда самолеты комплектовались 20-миллиметровым орудием и пулеметом калибра 12,7 мм) с пневматическим и механическим перезаряжанием и коллиматорным прицелом ГТБП-la. Орудия размещены на металлической ферме фюзеляжа, доступ к ним осуществляется через откидные верхние крышки капота двигателя. Патроны подаются из двух коробок, закрепленных также на металлической ферме фюзеляжа. Управление оружием — пневматическое. Для стрельбы из пушек на ручке управления самолетом имеется гашетка.
На самолетах Ла-5ФН устанавливали крыльевые бомбодержатели, рассчитанные на подвеску двух бомб калибра 50 кг или 100 кг.

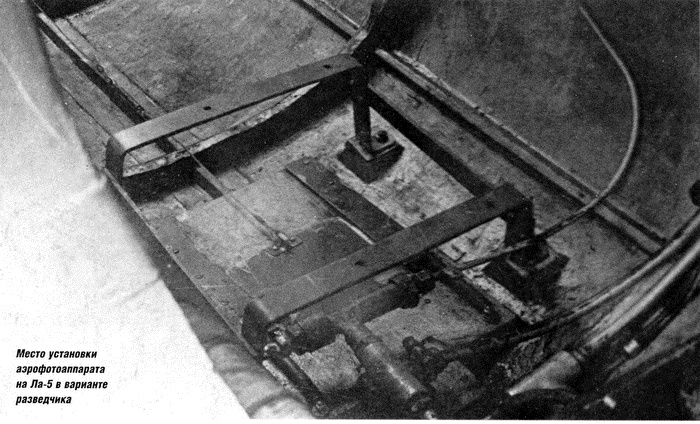

В состав оборудования кроме стандартного набора пилотажно-навигационных и контролирующих приборов, аптечки, входили коротковолновая радиостанция РСИ-4 (радиопередатчик РСИ-ЗМ1 и приемник РСИ-4А), кислородный прибор и посадочная фара. На самолетах Ла-5ФН устанавливались система нейтрального газа, защищавшая топливные баки от возгорания, а также кислородные приборы КПА-3бис или КП-12. Запаса кислорода хватало для полета в течение полутора часов на высоте 8000 м.
Заключение
Ла-5 был, безусловно, значительным достижением отечественной авиапромышленности, но он появился с опозданием. К тому времени у противника имелся Bf 109G-2 сначала «пятиточечный», а затем облегченный «трехточечный» — с пушкой и двумя пулеметами. Возросшая мощность мотора «Мессершмитта» сделала свое дело, значительно улучшилась не только горизонтальная, но и вертикальная скорость.
