МиГ-21 Ф ВВС Индонезии

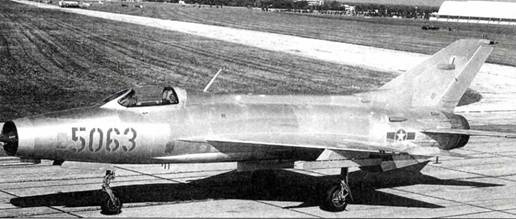

Удалось заполучить МиГ-21 Ф и западным спецслужбам. 16 августа 1966 года пилот иракских ВВС перегнал один из 26 поставленных в эту страну истребителей в Израиль. Там самолет основательно изучили как в воздухе, так и на земле, а затем передали его в СИТА, где она испытывалась с 23 января по 8 апреля 1968 г. Сообщения об этом появились в зарубежной прессе лишь 30 лет спустя, но результаты исследований так и не были опубликованы.
Кроме Советского Союза производство МиГ-21Ф-13 освоили в Чехословакии, построив 194 самолета.
Из рассмотренных выше вариантов самолета МиГ-21 за рубежом эксплуатировалось 640 МиГ-21 Ф (кроме Финляндии), 24 МиГ-21ФП (Афганистан), 90 МиГ-21 ФЛ, 163 МиГ-21 У, 367 МиГ-21УС, 377 МиГ-21УМ.

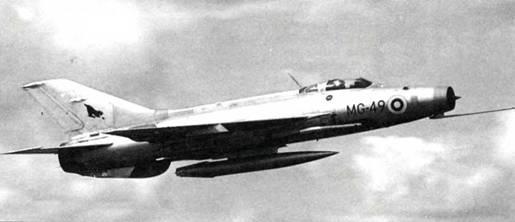

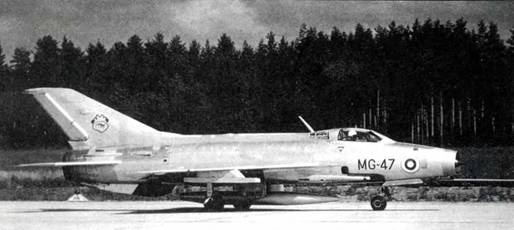

МиГ-21 Ф ВВС Финляндии

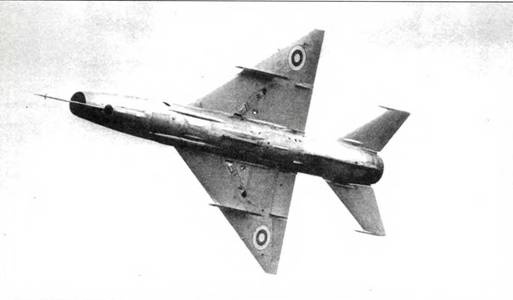

МиГ-21 Ф ВВС Финляндии
МиГ-21 Ф ВВС Вьетнама

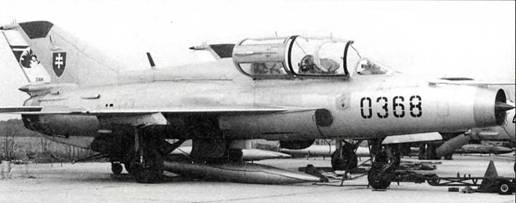

МиГ-21 УМ ВВС Словакии
Краткое описание конструкции МиГ-21Ф-13
МиГ-21 стал этапным самолетом не только потому, что он обладал выдающимися для своего времени летно-техническими характеристиками; в конструкцию самолета – планер, силовую установку, систему аварийного спасения и вооружение – было заложено множество новаторских технических решений.
Крыло треугольной формы в плане набрано из симметричных профилей ЦАГИ относительной толщиной 5% и состоит из двух одно- лонжеронных консолей с передней и задней стрингерными стенками. В каждой консоли располагается по два топливных бака (в носовой и средней частях), набор нервюр и стрингеров, подкрепляющих обшивку. На крыле имеются элероны общей площадью 0,88 м 2 , а для улучшения взлетно-посадочных характеристик – закрылки со скользящей осью вращения общей площадью 1,87 м 2 . Аэродинамические перегородки (гребни) высотой 7% от местной хорды крыла улучшали продольную устойчивость на больших углах атаки. Кроме отсеков для топлива в корневых частях крыла находились кислородные баллоны. На консолях также смонтированы посадочные фары и узлы подвески вооружения. Консоли крепятся к фюзеляжу в пяти точках.
Горизонтальное оперение стреловидностью 550 и подвижной площадью 3,94 м2 набрано из симметричных профилей А6А относительной толщиной 6%. Каждая половина стабилизатора крепится к стальной балке круглого сечения. Балки стабилизатора вращаются в радиально упорных подшипниках, установленных на шпангоуте № 35А, и игольчатых подшипниках, установленных на шпангоуте № 36 с обеих сторон фюзеляжа.

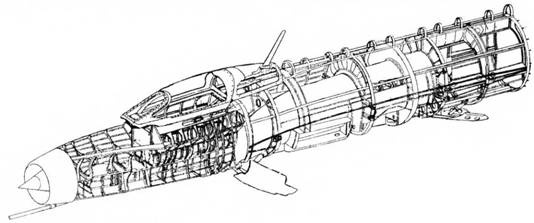

Кострукция фюзеляжа МиГ-21 Ф-13

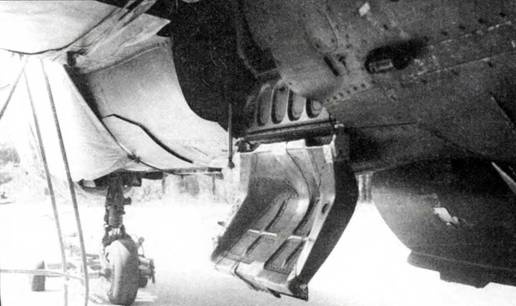

Ниша основного шасси

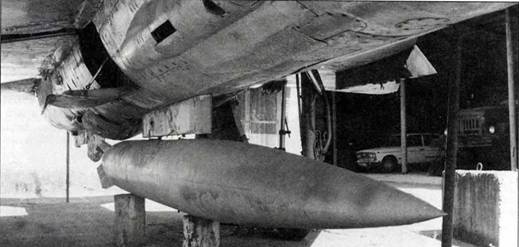

Подвесной топливный бак

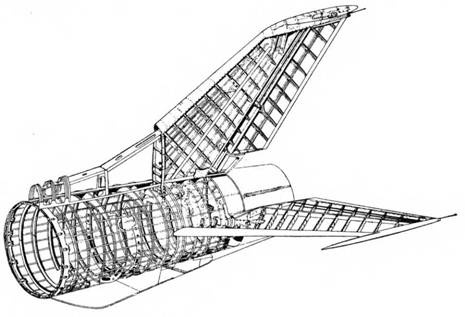

Кострукция хвостовая части самолета МиГ-21Ф-13
Вертикальное оперение стреловидностью 60°, состоящее из киля и руля поворота, набрано из профилей С-11с относительной толщиной 6%.
Фюзеляж – полумонокок. Для установки, снятия и осмотра двигателя при регламентных работах имеется разъем, делящий фюзеляж на носовую и хвостовую части. На фюзеляже установлены два передних тормозных щитка с углом отклонения 25° и один задний (угол отклонения 40°). В хвостовой части фюзеляжа имеется ниша для тормозного парашюта, выпускаемого в момент касания земли главных колес.
Шасси – трехопорное с носовым колесом. Передняя стойка с колесом КТ-38 размером шины 500x180 мм убирается против потока в носовую нишу фюзеляжа. Основные опоры с колесами КТ-82М с размером шин 660x200 мм убираются в крыло (стойка с амортизатором и гидроцилиндром) и фюзеляж (колеса).
Турбореактивный двигатель Р11Ф-300 – двухвальный с осевым шестиступенчатым компрессором, с трубчатой камерой сгорания и форсажной камерой. Двигатель, как это ни банально звучит, является «сердцем» самолета, и от слаженной работы всей силовой установки во многом зависит достижение расчетных характеристик. Р11Ф-300, вначале капризный в эксплуатации, обладавший низким ресурсом, к моменту появления МиГ-21 Ф считался доведенным двигателем, что и стало основанием для его производства. Но достижение желанных тяги и удельного расхода топлива и ресурса является лишь необходимым, но не достаточным условием для принятия самолета на вооружение (или снабжение) ВВС. Еще необходимо, чтобы двигатель устойчиво работал на всех эксплуатационных режимах, не «обрезал» при стрельбе из пушек или пуске ракет. И здесь уже многое зависит от правильного выбора параметров и схемы воздухозаборного устройства, наличия створок – противопомпажных и подпитки двигателя.

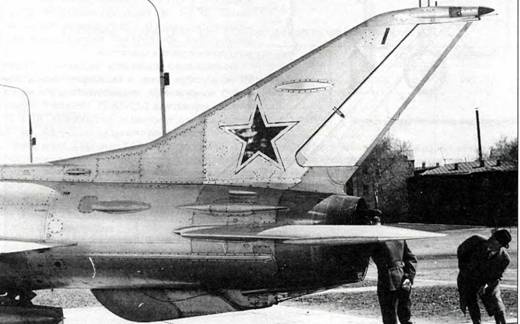

Хвостовая часть самолета МиГ-21 Ф
Противопомпажные автоматические створки находились с обеих сторон фюзеляжа между 2-м и 3-м шпангоутами, а между 9-м и 10-м шпангоутами – створки подпитки двигателя, открывавшиеся на земле и при взлете.
Топливо общим объемом 2300 л размещалось в четырех крыльевых, фюзеляжных и подфюзеляжном 800-литровом баках. В качестве топлива использовался керосин Т-1, ТС-1 иТ-2.
