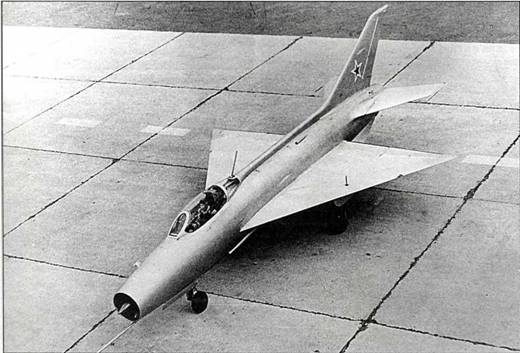

Е-4 стал первым отечественным самолетом с треугольным крылом
Вдобавок 8 августа 1957 года при приемке Е-50/3 (построен 17 апреля 1957 года на заводе № 21 и отличался от предшественника увеличенным на 104 кг запасом топлива и удлиненным ВЗУ с острой передней кромкой) на государственных испытаниях произошла катастрофа, унесшая жизнь летчика-испытателя ГК НИИ ВВС Н.А. Коровина. Это был четвертый его полет на Е-50 и третий с включением ЖРД.
Полет начался в 12 часов 50 минут. По заданию Коровин должен был достигнуть с ЖРД высоты 20 км. Спустя 11 минут он сообщил, что самолет вошел в штопор. Через полминуты последовало вторичное сообщение, что попытки вывода из штопора не удались и он покидает самолет.
Е-50 упал около деревни Радовицы в 100 км юго-восточнее Раменского. Николай Аркадиевич катапультировался, но был обнаружен мертвым в 150 м от самолета: тело находилось в кресле, парашют не раскрылся.
Как показало расследование, в тот день вылет самолета задержался на аэродроме ЛИИ из-за большой загруженности ВПП. Во время ожидания разрешения на вылет, видимо, в камере сгорания ЖРД скопилось топливо (скорее всего, окислитель – агрессивнейшее вещество), и в момент запуска произошел взрыв, повредивший систему управления самолетом.
Здесь следует отметить, что создатели Е-50 с самого начала осознавали, что применение ЖРД, использующего в качестве окислителя азотную кислоту, опасно во всех отношениях, поэтому для самолета с самого начала предусматривалась разработка двигателя РД-01024 тягой 4000 кгс, работающего на этиловом спирте и жидком кислороде.
Летчик катапультировался – но, как говорят, беда не приходит одна: не сработал механизм расцепки кресла и летчика. Сбросив перчатки, Николай Аркадьевич пытался голыми руками вытянуть заевший тросик, но все оказалось тщетным.
Вес пустого Е-50/3 был 4829 кг (на 134 кг больше, чем у Е-50/2, что, видимо, связано с установкой пушек), топлива – 3554 кг, взлетный – 8610 кг.
Любопытный штрих. Полет на Е-50 с включенным ЖРД на скоростях, соответствующих числам М = 0,85-1, напоминал родео на необъезженном мустанге, но на сверхзвуке тряска исчезала. Причина подобного явления заключалась в несимметричном расположении скачков уплотнения на срезе сопла ЖРД.
Дальнейшие испытания продолжили на Е-50А (тип «64»), построенном на заводе № 21 на базе планера самолета Е-2А в соответствии с постановлением правительства от 13 сентября 1956 г. Расчетный потолок истребителя достигал 27200 м. Осенью 1957 года первый Е-50А предъявили военпреду. В отличие от предшественника на нем был установлен ТРД AM-11; топливный бак для ЖРД, выполненный в виде съемного модуля, перенесли под фюзеляж. Расчетный динамический потолок машины составил 27200 м, а его наведение на цель планировалось осуществлять с помощью наземной станции «Горизонт». Однако Е-50А были присущи те же дефекты, что и предшественнику, и в феврале 1959 года председатель ГКАТ П.Д. Дементьев в письме заместителю председателя Совмина Д.Ф. Устинову предложил освободить предприятие от выполнения работ по высотному истребителю Е-50А для сосредоточения всех усилий ОКБ-155 на доводке МиГ-21 Ф и МиГ-21 П, что незамедлительно и было сделано.

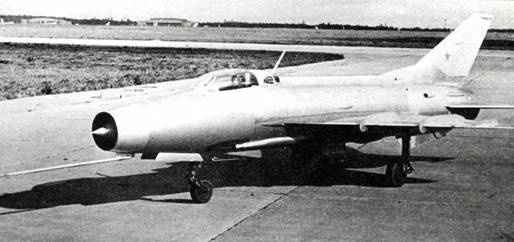

Е-5 в серийном производстве получи обозначение МиГ-21

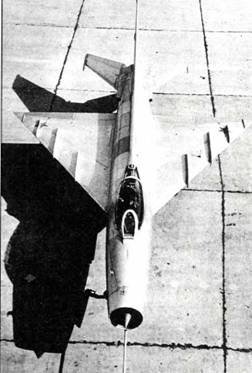

Е-6/1
Кроме опытных машин промышленность выпустила 10 серийных под обозначением МиГ-23: пять Е-2А (завод № 31) и пять Е-50А (завод №21). Кроме этого, на 21 -м заводе находились в стадии сборки два Е-50 и восемь машин в узлах; в сборке были четыре Миг-23 и еще шесть – в узлах.
Проектировался также вариант Е-50 с РЛС ЦД-30 и двумя управляемыми ракетами К-5М.
Так завершилась эпопея со стреловидными вариантами истребителей серии «Е».
С треугольным крылом
Третьим типом самолетов серии «Е» стал Е-4 с треугольным крылом, до выхода правительственного документа разрабатывавшийся, как было отмечено выше, под обозначением Х-5. В апреле 1954 года состоялась защита эскизного проекта.
Как и в случаях с Е-2 и Е-50, на самолет пришлось устанавливать вместо штатного Р11-300 двигатель РД-9, а начало летных испытаний со штатным ТРД переносилось с марта 1955 года на август 1956 г. Делалось это для ускорения испытаний и определения летных характеристик будущего Е-5. 9 июня 1955 года приказом ГКАТ на Е-4 назначили ведущими летчика Г.А. Седова (дублер В.А. Нефедов) и инженера В.А. Микояна. Спустя неделю Григорий Александрович выполнил на Е-4 первый полет.
Первоначально на самолете, как и на Т-3, стояло чистое крыло, набранное из профилей ЦАГИ-С9с, но с аэродинамическими перегородками – по одной на нижних поверхностях консолей, примерно посередине. Видимо, в ЦАГИ еще плохо представляли истинную картину обтекания треугольных крыльев, вот и продвигались вперед методом «проб и ошибок». Впрочем, как уже упоминалось, не лучше обстояли дела и со стреловидным крылом.

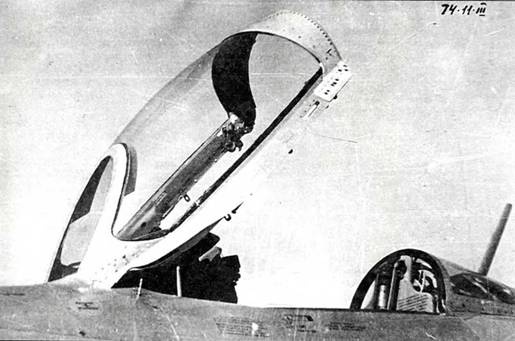

Фонарь кабины летчика в открытом положении
Испытание системы катапультирования «СК» на летающей лаборатории УТИ МиГ-15
Хвостовое оперение на самолете с двумя подфюзеляжными фальшкилями осталось таким же, как и на Е-2, но переднюю кромку обечайки воздухозаборного устройства двигателя заменили острой. Первоначально, как и задавалось, на Е-4 стояли три пушки, но в ходе испытаний одно орудие сняли.
Е-4 фактически стал летающей лабораторией, на которой исследовали влияние различных гребней на аэродинамические характеристики крыла (исследования были продолжены на Е-5). Самолет за время испытаний достиг максимальной скорости 1290 км/ч. В 1956-1957 годах на Е-4 выполнили 107 полетов, полностью выработав ресурс двигателя и оборудования.
Следом за Е-4 в соответствии с постановлением правительства от 28 марта 1956 года началась разработка следующей машины – Е-5 (И-500). Согласно правительственному документу Е-5 с двигателем Р11-300 тягой 5300-5500 кгс, работающим на режиме форсажа, должен был развивать максимальную скорость 1700- 1750 км/ч, подниматься на высоту 10000 м за 1,7 минуты, обладать практическим потолком 17000-18000 м и летать на расстояние до 1500 км, а с подвесным баком – на 2000 км. При этом разбег не должен был превышать 400 м, а пробег – 700 м. Состав вооружения – три пушки НР-30 и 16 НАР калибра 57 мм.
