Вертолеты R-4 эксплуатировались Береговой охраной США как патрульные и спасательные (под обозначением HNS-1). Армейская авиация использовала их на Аляске и во время боевых действий в Бирме. В последнем случае они обеспечивали продвижение войск в джунглях, доставляя сообщения, грузы и эвакуируя раненых.

Английские вертолеты в боевых операциях не участвовали. Вертолет R-4 был снят с вооружения в конце 40-х годов.


Ближние разведчики, корректировщики и штурмовики, 1939-1945

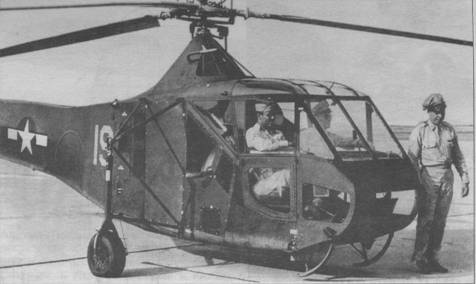

R-4B на аэродроме в США


Ближние разведчики, корректировщики и штурмовики, 1939-1945

«Дрэгонфлай» I британских ВВС


R-4B


Диаметр несущего винта: 11,6 м

Длина: 14,65 м

Моторы, количество х мощность: 1x180 л.с.

Взлетная масса, максимальная: 1153 кг

Максимальная скорость: 120 км/ч

Практический потолок: 2440 м

Дальность: 210 км


Ближние разведчики, корректировщики и штурмовики, 1939-1945

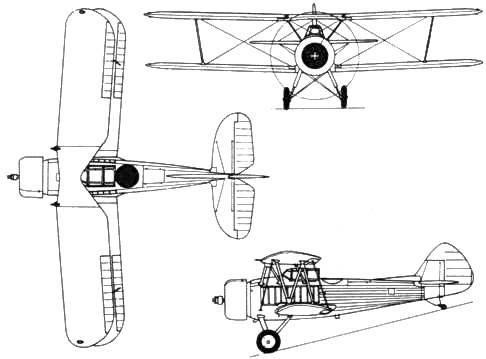

Vought V-93 Corsair

Vought 02U/03U/V-65/V-93 Corsair Ваут 02U/03U/V-65/V-93 «Корсэр»

Ближний сухопутный и морской разведчик, самолет непосредственной поддержки. Одномоторный биплан смешанной конструкции, шасси неубирающееся, сменное (колеса/поплавки). Модификации 02U и 03U предусматривали запуск с катапульты (в поплавковом варианте) или базирование на авианосце (с посадочным гаком). Самолет был спроектирован в КБ «Чанс Ваут корпорейшн» (позднее отделение «Ваут» — «Юнайтед эйркрафт менюфэкчуринг корпорейшн») под руководством Р. Бейсела и К. МакКарти.

Опытный самолет X02U-1 проходил испытания в 1926 г. С 1927 г. начато серийное производство. Строился на заводах «Ваут» в Лонг-Айленд-Сити (O2U и его экспортные варианты) и Ист-Хартфорде (03U и его варианты), а также в авиамастерских в Мехико (Мексика), в мастерских таиландских ВВС в Бангсю (V-93S/SA). Всего изготовлено более 450 экз. в США и 72 экз. в Таиланде.

Тип двигателя — в зависимости от модификации. Экипаж самолета — 2 чел. Вооружение 3x7,62 (V-93SA — 6x7,62), бомбы до 200 кг.

Самолет состоял на вооружении ВМФ США (с 1927 г.), а также в Аргентине, Бразилии, Китае, Мексике (с 1930 г.), в Перу (с 1929 г.), в Таиланде (с 1933 г.).

Выпускались следующие серийные модификации:

— O2U-1 с мотором R-1340-88;

— O2U-2, отличавшийся введением поперечного V нижнего крыла, увеличенным рулем поворота, измененным вырезом нижнего крыла;

— O2U-3 с мотором R-134 °C, измененным оперением, поперечным V верхнего крыла;

— О2U-4 с изменениями в оборудовании;

— О3U-1 с отличиями в конструкции крыла;

— О3U-2 (SU-1) с мотором R-1690, шасси с неразрезной осью, шкворневой установкой вместо турели, измененным вертикальным оперением;

— О3U-3 с мотором R-1340-12, измененным рулем поворота;

— О3U-4 (SU-2, SU-3) с мотором R-1690-42 и оперением по типу О3U-2;

— SU-4 с измененными капотом мотора и оперением;

— O3U-6 с мотором R-1340-12, вариант для авиации морской пехоты с полузакрытой кабиной;

— V-65/65F, экспортный вариант на базе 02U, при колесном шасси — без посадочного гака;

— V-93S/SA, экспортный вариант с мотором R-1690-SD на базе О3U, вооружение V-93S как 03U, V-93SA — 6x7,62 (самолет непосредственной поддержки).


Ближние разведчики, корректировщики и штурмовики, 1939-1945

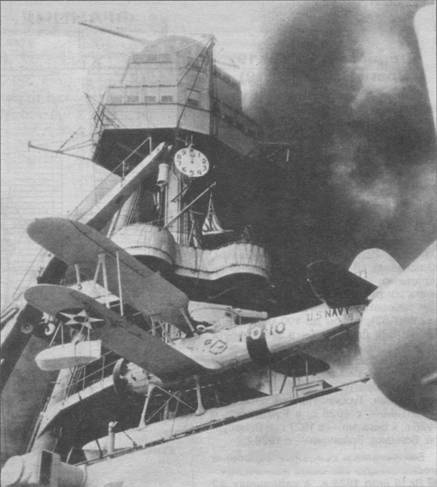

Поплавковый вариант «Корсэра» на катапульте линкора «Пеннсильвания»


Ближние разведчики, корректировщики и штурмовики, 1939-1945

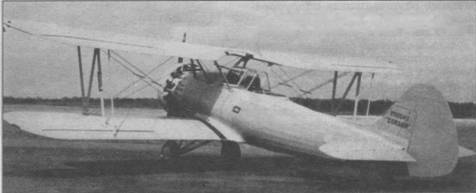

Опытный экземпляр самолета V-90, ставший основой для типов V-93 и V-93S


Ближние разведчики, корректировщики и штурмовики, 1939-1945

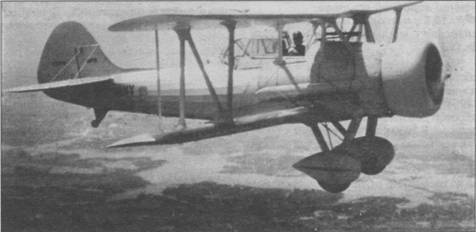

Палубный разведчик Ваут SU-4


Впервые O2U-1 применили против повстанцев в Никарагуа в 1927-28 гг. при поддержке операций морской пехоты США. В начале 30-х годов машины семейства O2U/03U являлись основным типом ближнего разведчика в ВМФ США, а также в морской авиации ряда стран Латинской Америки.

Производство последней модификации, O3U-6, было прекращено в январе 1937 г. К концу 1941 г. в США все самолеты O3U и SU переданы в резерв или учебные части, где эксплуатировались еще несколько лет. Часть O3U-6 в 1940 г. переделана заводом NAF в радиоуправляемые мишени с трехколесным шасси.

Таиландские V-93S/SA являлись основным типом легких бомбардировщиков во время таиландско-французского конфликта в ноябре 1940 г. — январе 1941 г. Применялись днем против аэродромов, войск на поле боя, населенных пунктов. В декабре 1941 г. они приняли участие в весьма кратком (всего один день) сопротивлении таиландских вооруженных сил японскому вторжению. После перехода Таиланда в число союзников Японии самолеты, базировавшиеся на севере страны, вели разведку приграничных районов Китая и Бирмы. V-93S/SA служили в таиландских ВВС как боевые до 1949 г. и еще несколько лет-как учебные.


V-93S


Размах: 11,0 м

Длина: 8,51 м

Моторы, количество х мощность: 1x675 л.с.

Взлетная масса, максимальная: 2094 кг

Максимальная скорость: 281 км/ч

Практический потолок: 8150 м

Дальность: 1180 км

ФРАНЦИЯ
Ближние разведчики, корректировщики и штурмовики, 1939-1945

Самолет Br.XIX с мотором LD 12ЕЬ

Breguet Br.XIX (Br.19) Брэге Br.XIX (Br.19)

Разведчик и легкий бомбардировщик. Одномоторный цельнометаллический биплан с неубирающимся шасси. Спроектирован в КБ фирмы «Сосьете аноним дез ателье д’авьясьён Луи Брэге» под руководством М. Вюллерме. Испытания первого опытного образца Br.XIX проводились в марте 1922 г. Серийное производство машины было начато осенью 1924 г.
