Строительство и архитектура в Древнем Египте

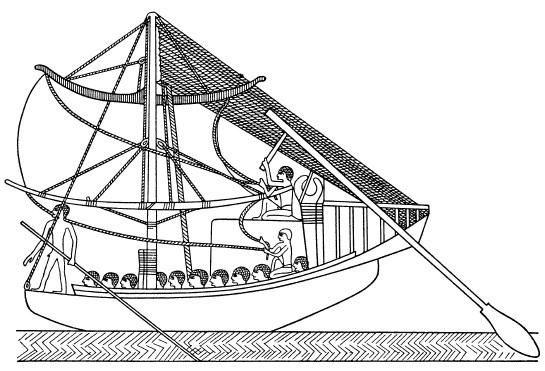

Рис. 13. Корабль эпохи IV династии, идущий под парусом. Гробница Ипи. Из Саккары, сейчас хранится в Каирском музее


На других изображениях видно, что мачту вместе с реями опускали на две деревянные подставки, в верхней части которых делались такие же углубления, как и там, куда вставляли весла. Пересекающиеся снасти на судах с двойной мачтой, которые мы видим на ее вершине, скорее всего, служили для крепления многочисленных штагов, которые шли от нее к корме.

Изучение способов подъема паруса имеет очень большое значение, поскольку мы встречаем подъемные тали, использовавшиеся египтянами, только на изображениях судов. Изучение этих талей поможет нам понять, как египтяне поднимали тяжелые блоки во время строительства храмов и пирамид.

Строительство и архитектура в Древнем Египте

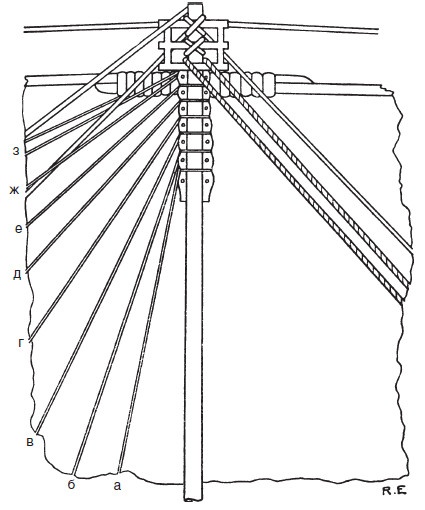

Рис. 14. Схема верхней части мачты, установленной на торговом судне царицы Хатшепсут, с поднятым парусом. XVIII династия, Дейр-эль-Бахри


На судне Ипи (рис. 13) тали видны очень хорошо. Мачта удерживается в вертикальном положении многочисленными тросами, которые закреплены на корме, а один – на носу. (У судов с одинарной мачтой наверняка имелись ванты, но их изображений на рельефах и моделях нет.) Парусом, прикрепленным сверху и снизу к соответствующим реям, управляют два человека – один держит два троса, привязанные к верхней рее, а другой – к нижней. Нижняя рея поддерживается четырьмя топенантами, которые крепятся к мачте. Верхняя рея, а значит, и сам парус, поддерживается фалами, хотя по этому рисунку трудно понять, сколько их и как они крепятся. Это судно не имеет блоков; вместо них установлены деревянные или металлические кольца, привязанные к мачте. На изображениях больших торговых судов эпохи XVIII династии из Дейр-эль-Бахри (рис. 14 и 15) [15] видно, что для поддержки реи при поднятом парусе использовались всего два фала, остальные (а – з) – это всего лишь топенанты, поддерживающие нижнюю рею.

Строительство и архитектура в Древнем Египте

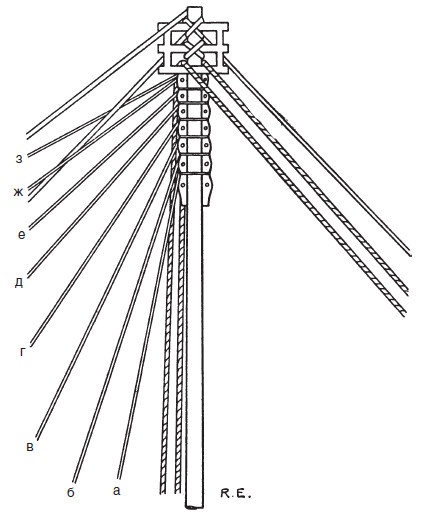

Рис. 15. Схема устройства надводной части торгового корабля эпохи царицы Хатшепсут с убранным парусом


Странное приспособление на мачте, к которому они привязаны, не может поэтому быть блоками, как предполагали некоторые исследователи. В единственном месте, где можно было бы ожидать увидеть блок, нет ничего, похожего на него, а фалы просто проходят через гладкую металлическую рамку, привязанную к верхушке мачты. Совершенно ясно, что на судне любого размера трение снасти в данном случае должно быть очень сильным, особенно когда парус поднят. На других изображениях мы часто видим людей, которые стоят на нижней рее, – скорее всего, они помогают поднимать парус, подталкивая его снизу, поэтому фал чаще провисал, чем терся о рамку. По этой же причине, вероятно, нижняя рея поддерживалась чрезмерным числом топенантов, которые изображались на всех моделях и рельефах парусных судов египтян.

Нам известны сотни моделей и изображений египетских парусных судов, но ни на одном из них нет блоков, по крайней мере в династическое время [16], из чего мы можем сделать вывод, что египтяне их не знали.

Более того, если бы они были известны и использовались при сооружении зданий для подъема каменных блоков, мы могли бы ожидать, что подобные блоки будут найдены в храмовых тайниках, которые устраивались при их основании, среди инструментов, катков, корзин, форм для производства кирпича и других вещей, часто хранившихся здесь, но ничего найдено не было.

Более подробное описание египетских судов не входит в задачу нашей книги. Читатель, который хочет изучить все ремесла, процветающие в Египте, может обратиться к книгам Рейснера «Каталог Каирского музея: Модели судов и лодок» и к книге Боро «Изучение египетского кораблестроения» (Записки Французского института). Последнее исследование появилось в 1927 году и содержит ссылки на все статьи по этому вопросу, которые были опубликованы до этого.

Глава 5
Подготовка к строительству

В древние времена, как и сейчас, прежде чем приступить к строительству, необходимо было сделать много вещей. Следовало направить фараону план – а может быть, и модель – будущего здания. Фараон лично, или через своего заместителя, официально определял сроки строительства, проводил необходимые церемонии во время его закладки и приносил жертвы богу, которому посвящалось здание. Архитектор, в свою очередь, после подготовки плана должен был обеспечить бесперебойную доставку нужного количества камня из каменоломен, которые часто располагались очень далеко, и после предварительных формальностей должен был с большой точностью разбить оси стен будущего здания.

К счастью, мы знаем многое о том, какие подготовительные работы проводились до начала строительства. Сохранились чертежи и модели; по рельефам на стенах храмов можно составить представление о церемониях закладки, а в гробницах иногда встречаются изображения, по которым можно догадаться о том, как происходила разметка расстояний на земле. Что касается остального, то ученому приходится делать предположения на основе имеющихся фактов.

Очевидно, существовали дворцовые архивы, где хранились планы храмов, ибо в одной из крипт Дендеры есть надпись, в которой говорится о том, что план храма, вычерченный с использованием древних размеров, был найден во дворце фараона Пепи.

В другой надписи утверждается, что фараон Тутмес III, найдя план времен фараона Хуфу, приказал провести реставрационные работы. Впрочем, древние утверждения подобного рода часто бывают очень расплывчатыми, и читатель не знает, сообщается ли в них о реальных действиях или о фантазиях жрецов, которые хотели придать особую значимость своему посту и всему тому, что с ним связано.
