До нас дошло много свидетельств того, что египтяне во время строительства здания сооружали наклонные рампы из кирпича и земли. Существуют: а) письменные документы, б) рисунки и в) остатки не менее двух насыпей у незаконченных сооружений. Если перечислять по порядку, то к письменным документам относятся: папирус Анастаси I, который содержит коллекцию образцов писем, которые ученики должны были копировать. Предполагают, что они были написаны писцом по имени Хори, который упрекает другого писца, по имени Аменемопе.

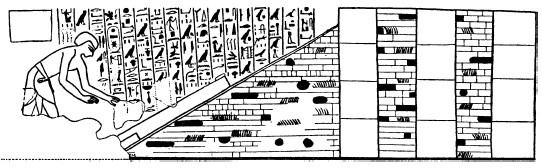

Рис. 41. Изображение на стене гробницы, где, возможно, показано сооружение здания с помощью кирпичной рампы. XVIII династия, Фивы
В одном из абзацев своего письма Хори спрашивает Аменемопе, может ли тот подсчитать, сколько нужно кирпичей для сооружения рампы длиной 730 локтей (382,33 м), высотой 60 локтей (31,44 м) и шириной 55 локтей (28,79 м), со скосами, желательно по бокам, в 15 локтей (7,86 м). Хотя технические термины египтян весьма туманны, рампа, по всей видимости, представляла собой кирпичный «ящик», разделенный перегородками на секции, которые заполнялись землей. Попадаются ошибки в цифрах, обозначающих размеры этих секций, которые возникали, вероятно, при копировании, но общие размеры сооружения вполне нам ясны.
Еще более интересное свидетельство сооружения наклонных рамп можно увидеть на стенах гробницы Рехмира (№ 100) в Фивах. На них изображено много сцен, связанных с искусством и ремеслами. Здесь мы видим (рис. 41) рампу, ведущую на вершину стены, которая выложена каменными блоками, перемежающимися с кирпичной кладкой. Однако вполне возможно, что вместо каменных блоков изображены три колонны – тогда этот рисунок представляет собой разрез стены. С другой стороны, это может быть обычный для египтян план с фасадной проекцией (глава 5), в котором для стены дан вид сверху, а для рампы – вид сбоку. Скорее всего, так оно и есть. Слева мы видим блок перекрытия, который поднимают по платформе, хотя авторы этой книги никак не могут представить себе его размеры. Надпись на рисунке не дает никакой полезной информации. К огромному сожалению, этот уникальный документ был сильно испорчен местными жителями, которые до недавнего времени использовали эту гробницу под жилье.
Сохранившиеся до наших дней остатки строительной рампы видны с восточной и западной сторон большого незаконченного пилона в Карнаке, известного как Первый пилон (фото 22). Его строительство началось при фараоне XXII династии Шешонке I. Строительные рампы сооружались, очевидно, таким способом: из кирпича-сырца строились прочные массивные стены, располагавшиеся в двух-трех метрах друг от друга под прямым углом к стене пилона. Эти кирпичные стены должны были быть достаточно массивными, поскольку, по мере того как росла кладка пилона, их высота тоже увеличивалась, пока не достигала высоты законченного пилона – где-то около 42 м. По мере роста кирпичных стен рампа удлинялась, чтобы ее склон не был очень крутым. Пространство между параллельными кирпичными стенами заполнялось землей – возможно, смоченной водой. То здесь, то там строили вспомогательные кирпичные стены. Роль этих стен в укреплении рампы трудно переоценить. Интересно отметить, что кирпичные стены и заполнение не соприкасаются с каменной кладкой пилона – между ними оставлена щель шириной примерно 40,6 см. У северной башни пилона сохранился большой участок подобной рампы, которая когда-то почти похоронила под собой небольшой храм Сети II. Большая часть ее в наши дни была разобрана, но мы очень надеемся, что в интересах археологии тот участок, что остался нетронутым, будет сохранен – он никому не приносит вреда, являясь между тем ценной страницей в книге по истории Древнего Египта. Все рампы дошли до нас в разрушенном состоянии, поэтому мы не можем сказать, какие из них предназначались для подъема строительных материалов наверх, а какие были просто площадками перед кладкой.
Мы подробно рассказали о рампах, но возникает вопрос, всегда ли блоки поднимались по ним на салазках?
Это, по-видимому, зависело от размеров блоков. В главе 9 мы убедимся, что если считать, что египтяне поднимали камни не на салазках, то объяснить, как в эпоху Древнего царства создавалась кладка из огромных блоков, становится совершенно невозможным. Чем круче рампа, тем меньше нужно материалов для ее сооружения и тем меньше места она занимает, поэтому вполне возможно, что блоки средней величины закатывались по ней и укладывались на салазки только тогда, когда нужно было протащить их на довольно большое расстояние по горизонтали
[24].
Когда блок волокли на салазках или каким-нибудь другим способом, он, должно быть, часто застревал, и интересно поразмыслить, применялся ли в таких случаях «ручной брашпиль». Принцип его таков – объект, который надо передвинуть, а также фиксированное крепление обматывают веревкой, а ее участки между ними закручивают жгутом, вставляя туда палку. Простые формы этой обмотки видны на статуе Джехутихотепа (рис. 37) и на креплении оси руля древнеегипетского корабля (рис. 10). Этот принцип мог широко использоваться египтянами, хотя доказательств этого у нас нет.
В некоторых «тайниках в фундаменте» храмов Нового царства были найдены небольшие приспособления, которые археологи называют качалками (фото 23). Профессор Питри в своей книге «Искусство и ремесла Древнего Египта» высказывает предположение, что камень клали на эту качалку, под одну ее сторону подкладывали кусок дерева клиновидной формы, и по нему поднимали приспособление вверх. Затем под другую сторону клали такой же кусок дерева и качалку поднимали в обратном направлении. Этот процесс повторяли, подкладывая новые куски дерева попеременно по обе стороны, и таким образом постепенно поднимали блок. Это приспособление, вероятно, использовалось в тех случаях, когда блок, который надо было поднять, располагался таким образом, что соорудить наклонный въезд было невозможно. Огюст Шуази, написавший «Строительное искусство египтян», хочет заставить нас поверить, что при строительстве пирамид не только блоки поднимались по уступам стен на качалках, но и кирпичные строительные рампы сооружались в виде огромных лестниц, и блоки поднимались с одной ступени на другую с помощью все тех же качалок
[25].
Но вероятнее всего, качалки, позволявшие осуществлять небольшие движения с минимумом затрат, использовались для перемещения блоков во время их обтесывания, а потому и были включены в число инструментов, которые закладывались в тайники в фундаментах храмов. Как можно было использовать качалки при отделке камня, мы расскажем в главе 9.
Хотя при строительстве в Древнем Египте не применялись леса, не следует думать, что египтяне их не знали. Есть свидетельства того, что они хорошо знали их и применяли (рис. 129) при отделке крупных статуй. Вполне возможно, что леса использовались также при обтесывании кладки небольших зданий, хотя, когда дело касалось высоких стен, пилонов и пирамид, их выравнивание производилось, скорее всего, методом подгонки поверхности под эталонные участки, созданные заранее, как было описано в главе 5. При этом строительные рампы постепенно разбирались.
