Рис. 85. Схема соединения двух архитравов под прямым углом, Новое царство. Пунктирной линией изображен шов, встречающийся в храмах V династии в Абусире
Архитравы укладывали на колонны с большим мастерством, часто соединяя их друг с другом «ласточкиными хвостами» и защищая от сползания во время строительства с помощью скоб и нагелей (рис. 50 и 51). Единственное, чему египтяне не придавали значения, были поверхности, на которые укладывались архитравы, оставляя их часто совершенно неподготовленными для этого. Хотя в лучших сооружениях архитравы лежат поверх достаточно длинного участка стены, во многих случаях они опираются на участок стены длиной всего несколько сантиметров, и если стена от этого перекашивалась, то перекрытие неизбежно рушилось. Затратив огромные силы на сооружение стен и колонн, архитекторы часто использовали для архитравов слишком короткие плиты. Например, в колоннаде двора Шешонка I в Карнаке (фото 43) один из архитравов почти на 20 см короче, чем нужно, и краями своими опирается на самый край абаки колонны, а пространство между ним и соседним архитравом заполнено кое-как обтесанным блоком. В Рамессеуме один из архитравов тоже имеет меньшую длину, чем нужно. Вместо того чтобы уложить плиту нужной длины, пространство между ней и соседней плитой заполнили небольшими кусочками камней. Когда эта «заплатка» была покрыта штукатуркой и гипсом, а потом покрашена, следы дефективной конструкции скрылись из виду. Следует, однако, признать, что многие архитравы с подобными дефектами выдержали свою нагрузку, а другие, уложенные по всем правилам, обрушились.
Для стыковки двух архитравов на колонне использовались три способа. Если оба архитрава располагались на одной линии, то использовался простой прямой шов (рис. 50). Если же они располагались под прямым углом, то шов внутри угла в 45° доходил до точки, расположенной либо на оси архитрава, либо слегка позади нее (рис. 85), после чего шел под прямым углом к линии архитравов. Т-образный шов между тремя архитравами создавали таким образом: в конце одного из них делался выступ в виде угла, который вставляли в V-образную выемку, образованную соединением двух других (рис. 86)
[40].

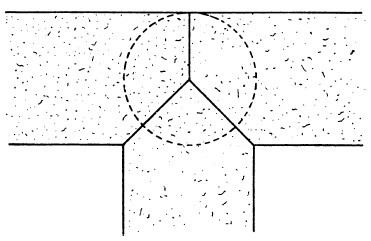

Рис. 86. Схема соединения трех архитравов
Хотя размещение двух архитравов рядом очень распространенная практика – создает хорошую конструкцию, устраняет много проблем при укладке и обеспечивает почти такую же прочность, как и при использовании архитрава, высеченного из одного блока, – египтяне иногда совершали грубейшую ошибку и создавали архитрав из двух блоков, положенных один на другой. Такие конструкции встречаются в Большом зале в Карнаке, иногда они даже состоят из четырех отдельных блоков (рис. 87). По-видимому, древние архитекторы считали, что нет никакой разницы между прочностью двух балок, положенных одна на другую, и одной сплошной балки. Впрочем, египтяне понимали, что конструкция их архитравов неудачна, но мы находим лишь несколько попыток починить те из них, которые грозили обрушиться. На одном из архитравов Большого зала в Карнаке, там, где его нижняя часть когда-то обвалилась, в абаках колонн были пробиты отверстия, куда строители вставили небольшие балки (рис. 88). Балки эти давно уже исчезли, а архитрав стоит и поныне, напоминая плоскую арку. Время, когда был произведен этот ремонт, нам неизвестно.
Рис. 87. Составной архитрав в Большом зале в Карнаке
В помещениях Древнего царства, сложенных из известняка, блоки крыши были узкими и высокими и часто делались округлыми, имитируя бревна. В эпоху Нового царства для перекрытия крыш повсеместно использовали плоские плиты. Они, хотя и были менее прочными, чем блоки, которые лежали по краям, являлись гораздо более экономичными и имели меньше швов, через которые могла просочиться внутрь дождевая вода.
Плиты крыш в целом пострадали от времени гораздо сильнее, чем все остальные части храмов. Причина тому очевидна – они находились в таких условиях, для которых камень, из которого они были сделаны, был совершенно не приспособлен. Камень способен выдерживать сильное сжатие, но выдерживает только незначительное растяжение. Нижняя часть плиты перекрытия подвергается растяжению, а верхняя – сжатию. Внешняя поверхность крыши испытывает перепады температур, а внутренняя – нет. Все эти факторы способствовали разрушению камня, а привычка египетских строителей укладывать плиты крыши на плохо подготовленную поверхность еще более усугубляла положение. Даже в таких относительно поздних сооружениях, как храм Эдфу, который был создан в эпоху прочных фундаментов, плиты перекрытия располагаются под углом к стене. Для замены этих плит или целых архитравов надо было заполнить землей весь храм – только так строители могли до них добраться, – так что наше удивление тем, что египтяне относились к прочности своих крыш довольно беспечно, совершенно справедливо.

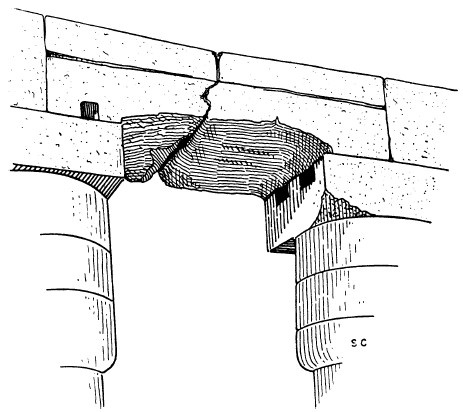

Рис. 88. Отверстия в абаке колонны Большого зала в Карнаке, в которые были вставлены балки для поддержания нижней части архитрава. Мы их не видим, поскольку они уже давно обрушились. Эпоха, во время которой производился ремонт, нам неизвестна
Египтяне мало заботились о прочности фундамента, зато тратили много усилий на то, чтобы внутрь здания не попала дождевая вода. Краски, которые они применяли для окраски храма снаружи, были водостойкими, поэтому редкие дожди почти не причиняли им вреда. Зато внутри дело обстояло совсем по-другому – дождевая вода собирала всю грязь и пыль, скопившуюся на крыше, и если она просачивалась внутрь и стекала по стенам, то растворенные в ней загрязнители сильно портили росписи на стенах, особенно после того, как стены просыхали. Поэтому строители храмов прилагали огромные усилия, чтобы швы между плитами крыши не пропускали воду, а сама она отводилась по специальным желобам и стекала на землю подальше от храма.

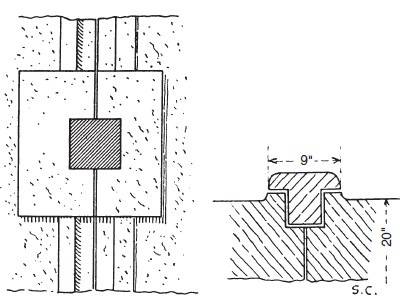

Рис. 89. Шов между двумя плитами крыши в храме Сети I в Абидосе. На плане видно отверстие для света с желобами, проходящими по обе стороны от него. На сечении мы видим углубление в верхней части шва, в которое вставлен каменный брус, защищавший его от проникновения воды
