Рис. 96. Сечение верхней части колоннады храма в Дакке, на котором показан канал, проходящий под крышей колоннады и предназначенный для стока воды с нижней крыши позади нее. А – сечение этого канала. Римский период
Водостоки Египта не отличались разнообразием форм. Они делались в виде львиной головы, которая использовалась с эпохи V династии до римского периода, или представляли собой простой выступающий блок, в котором был прорублен прямоугольный канал. Храм в Дакке в Нубии имеет совершенно уникальную систему водостоков. Здесь надо было отводить воду с крыши храма, не допуская при этом, чтобы она попадала на пол колоннады, которая окружает храм и крыша которой превышает высоту храма. Для этого был сооружен канал, проходящий сразу же под крышей колоннады. У этого канала, в том месте, где он проходит между двумя стенами, шов, как это ни странно, сделан посредине (рис. 96).
В храме Рамсеса II в Абидосе по внешней стене проходят вертикальные каналы полукруглого сечения (фото 44). На них накладываются линии рельефа, а это говорит о том, что они были выполнены одновременно с кладкой. По ним, вероятно, стекала вода, которая просачивалась из водостока. Они также защищали росписи стены от дождевой воды.
Глава 14
Двери и дверные проемы
Египтяне придавали огромное значение дверным проемам в храмах и гробницах. В северных странах двери делались относительно небольшими, чтобы не пропускать внутрь холод, а в южных странах двери использовали не только для входа в храм, но как главный источник света. Дверные проемы между башнями пилона обычно были большой высоты – иногда 12 м и более, – а дверная коробка делалась из камня и, подчеркивая величественные размеры входа в храм, не требовала, чтобы сами двери были очень большими.
Большие двери храмов, естественно, исчезли много веков назад. Древние источники не дают нам никаких сведений об их устройстве, а лишь описывают их украшения из золота и электрума. Поэтому надо искать информацию в изображениях дверей на стенах гробниц или изучать двери средних размеров, чудом дошедшие до наших дней.
Среди деревянных дверей, сохранившихся с династических времен, самый большой интерес представляют дверь из мастабы вельможи IV династии Нефермаата в Медуме, дверь из мастабы чиновника V династии Каемхесита в Сак-каре (фото 45) и дверь из Лахуна (фото 46), которая, судя по почти стертому изображению на ней, включающему картуши, относится к правлению фараона XXII династии Осоркона I.
Дверь Нафермаата не вращалась на петлях, по крайней мере, в ту пору, когда она находилась в гробнице. Ее ширина около 73 см, она состоит из двух толстых досок, соединенных утопленными поперечинами. По обе стороны от двери располагались деревянные косяки, а поверх нее располагалась большая деревянная балка толщиной 40,5 см.
Прекрасная деревянная дверь из мастабы Каемхесита была сделана из одной доски и дошла до наших дней в прекрасном состоянии, за исключением того, что она слегка искривлена. Позади ноги фигуры вельможи вырезано имя создателя этой двери – Ичу. Это один из тех редких случаев, когда мастеру было разрешено подписать свою работу
[41].
На задней стороне двери прибито семь горизонтальных планок. Тем не менее они оказались недостаточно прочными, и дверь искривилась. Скорее всего, их прикрепили просто по традиции – такими рейками скреплялись двери из нескольких досок.
Двери часто представлены в камне. В некоторых молельнях эпохи Джосера мы видим имитацию открытых дверей, которые являются частью кладки. Одну из них можно увидеть слева на фото 3. В середине южной части стены, окружающей Ступенчатую пирамиду, есть изображение двустворчатой двери. О том, что она имеет две створки, говорит вертикальная линия; изображены также нижние стержни, но никаких других деталей больше нет (фото 24, Б).
Самым распространенным типом дверей, изображенных в камне, были двери, которые мы сейчас называем «ложными». Предполагалось, что в эти двери дух умершего выходит из своей погребальной камеры в молельню, чтобы забрать принесенные ему жертвы. Они часто украшены рельефами и росписями, а также имеют все атрибуты настоящих дверей. Примеры их можно увидеть в Каирском музее и в мастабе вельможи V династии Мерерука (Мера) и его жены Сешешет в Саккаре (фото 47). Изображенные здесь двери сделаны из нескольких досок, скрепленных между собой горизонтальными планками. Мы не знаем, такой ли формы были большие двери храмов, часть из которых, должно быть, весила три или четыре тонны.
Египтяне не использовали для своих дверей петли в их современной форме, хотя принцип навешивания на петли был им известен
[42] – они применяли его для крышек ларцов. Петля, которая имеет одну пластину прикрепленную к двери, а другую – к косяку, весьма слабая конструкция, поскольку тяжелая дверь со временем провисает и перекашивается.
Египетский способ навешивания дверей не требовал косяков, поскольку их двери поворачивались на стержнях. Один из них шел вверх и вставлялся в отверстие в перемычке двери, а другой шел вниз и вращался в углублении в пороге или прочном каменном блоке. Стержни описанных выше деревянных дверей сделаны из того же куска дерева, что и сама дверь. Стержни же других дверей, в первую очередь больших храмовых, делались из меди или бронзы. У всех дверей и их изображений верхние и нижние стержни имели форму, которая почти не изменялась в течение всей египетской истории (фото 48).

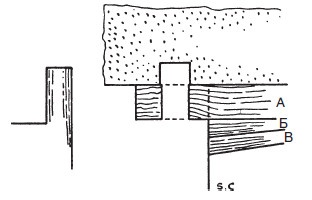

У больших дверей храма верхний стержень вставлялся в круглое отверстие в перемычке, а нижний – в отверстие в пороге. Для этого верхний стержень делали достаточно длинным, чтобы он не выскочил из отверстия, когда дверь опускали на место. В результате такой навески створки в верхней части плохо сходились, и между ними и перемычкой оставалась большая щель. Эту проблему решали за счет того, что в полу высекали желобок, иногда наклонный, который доходил нижнего отверстия. В этот желобок после навешивания двери вставляли каменный брусок. Теперь, когда верхнюю часть вставляли на место, нижний стержень протаскивали вдоль желобка и вставляли в нижнее отверстие – после чего не требовалось сильно опускать дверь. Иногда внизу перемычки, в которой располагались верхние отверстия, приделывали деревянную рейку, в которой тоже проделывались отверстия. Ее могли, при необходимости, надеть на стержни и поднять вместе с дверью. Когда дверь была установлена, ее фиксировали клиньями. Остатки такого отверстия с нижней деревянной частью были найдены в храме Ком-Омбо (рис. 97), а углубления в верхней части косяков, создававшиеся, очевидно, с той же целью, сохранились в других храмах.
