В гробницах фараонов в Фивах, в тех случаях, когда нисходящий коридор имел слишком большой наклон, в нем вырубали ступени, между которыми проходила простая наклонная плоскость. Скорее всего, ее делали для того, чтобы саркофаг при опускании в гробницу не повредил ступени. В Большой галерее, ведущей в камеру царя в Великой пирамиде, ступени располагаются посередине, а пологие дорожки проходят по бокам, вдоль стен. Для чего они были сделаны, мы не знаем, как не знаем и того, зачем через определенные промежутки в них были сделаны глубокие выемки.

Не следует, однако, думать, что египтяне никогда не строили лестниц, ступени которых изготовлялись из отдельных блоков. В отдельных складах при храмах V династии в Абусире были найдены лестницы, идущие вдоль стен на крышу или на верхний этаж, которые были высечены из отдельных небольших блоков. В одном месте на стене сохранилась даже линия, отмечавшая наклон лестницы, которая должна была быть построена вдоль этой стены.

Современная форма лестницы, у которой ступень представляет собой консоль, укрепленную в стене, в Египте неизвестна. Впрочем, лестница, опирающаяся на деревянные балки, вполне могла быть привычной для египетских домов.

Глава 17
Арки и разгрузочные своды

Хотя кирпичные арки были известны уже в эпоху первой династии, не найдено еще ни одной каменной, созданной ранее эпохи Среднего царства. Каменная арка современного типа, где клинчатые блоки удерживаются на своем месте и подпирают друг друга за счет трения, в египетских сооружениях не встречается. Единственной каменной аркой, которую знали египтяне, была ложная арка, вырубленная в уже уложенных блоках остроконечной или ступенчатой крыши.

Кирпичные арки были двух типов: арки, сооруженные из обычных строительных кирпичей, и арки, которые строились из кирпичей, имевших специально приданную для этого форму.

Арки первого типа появились очень давно, но никогда, насколько нам известно, не перекрывали пространства шириной более нескольких футов. В большой мастабе III династии в Бейт-Халлафе такой аркой перекрыт наклонный спуск. Она описана Гарстангом в его книге «Махасна и Бейт-Халлаф» следующим образом: «Эта арка, подобно другим известным нам аркам того же периода, была сооружена из кирпичей обычной формы, уложенных боком друг к другу, а пространство над ними было заполнено булыжниками и строительным раствором, что и позволило создать нужную клиновидную форму…» В наши дни такие арки сооружаются с помощью вспомогательного слоя, называемого «кружалом», которое после завершения строительства разбирается, а если ширина пролета невелика, то арку выкладывают без него. Скорее всего – хотя мы в этом и не уверены – в Древнем Египте для создания кирпичных сводов кружало не использовали, ведь если бы оно применялось, то создавались бы более крупные арки этого типа, а более мелкие были бы выполнены более аккуратно. Достаточно, однако, понять, что египтяне, по-видимому, знали принцип создания истинной арки. Арки, в которых кирпичи уложены продольно – ложками, – как, например, в мастабе в Бейт-Халлафе, строились почти во все эпохи, особенно для перекрытия небольших гробниц. Изредка такие арки сооружались и из небольших, грубо обтесанных каменных блоков. На внешней стороне арки, где кирпичи расходятся, пространство между ними всегда заполнялось булыжниками или черепками.

Второй тип арки, которыми перекрывали широкие пролеты и применяли для поддержания большого веса, сооружали из гораздо более тонких кирпичей, чем те, что использовались при кладке стен. Их размеры были примерно 36 х 18 х 4 см. Пока они были еще сырыми, на одну или обе их самые широкие плоскости пальцами наносили шероховатости. Они укладывались длинными краями так, чтобы получались кольца (рис. 112), причем каждое последующее прилегало к предыдущему. Подобные арки иногда создавались в эпоху Древнего царства, но самые лучшие примеры такого типа находятся в Рамессеуме (фото 37). Сооружение колец начинали от стены, расположенной в конце тоннеля. Если, как в случае с арочным проходом, стены в конце не было, то эту стену сооружали специально, а после окончания строительства разбирали. На внешней стороне кольца пространство между кирпичами заполняли булыжниками или черепками, точно так же, как это делали в арках первого типа. Сложив одно кольцо, строители укладывали на него несколько других. В некоторых из них кирпичи располагались наклонно, а в других – стоймя.

Строительство и архитектура в Древнем Египте

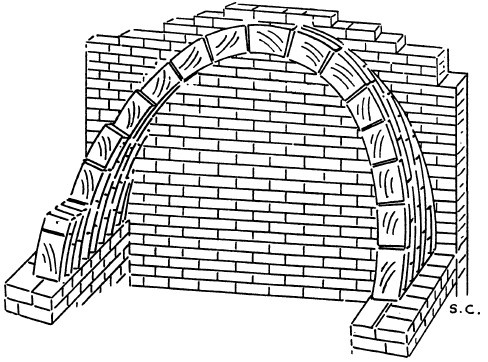

Рис. 112. Способ сооружения арки без кружала, с помощью специально приспособленных для этого кирпичей. Рамессеум, Фивы


В больших проходах под аркой в качестве кружала использовали кольцо специально приспособленных для этого кирпичей. С его помощью создавали ряд колец из обычных кирпичей, уложенных вдоль оси туннеля ложками (рис. 113).

Строительство и архитектура в Древнем Египте

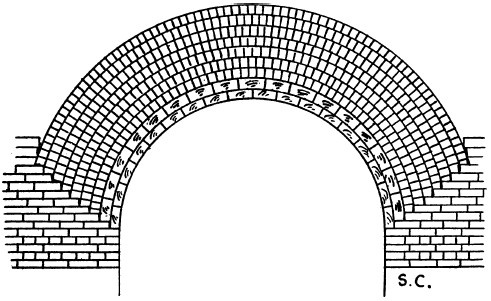

Рис. 113. Большая кирпичная арка, внутренние кольца которой сложены из специальных кирпичей и образуют кружало для колец из обычных кирпичей, которые уложены точно так же, как и в современных арках


Кольца из специально предназначенных для сооружения кружала кирпичей после завершения строительства не убирались. В огромных кирпичных арках в воротах в Асасифе в Фивах у одной из них, перекрывающей пролет в 3,96 м, сохранились шесть кирпичных колец, а четыре других кольца, расположенные внутри, по-видимому, разрушились. Поэтому мы не можем определить, сколько слоев специальных арочных кирпичей использовалось для создания этих ворот. В другой арке, перекрывающей пролет шириной 2,89 м, одно кольцо специальных кирпичей поддерживает три кольца обычных. То же самое наблюдается и в арке кирпичного пилона Шешонка в Дра-Абу-ль-Негге в Фивах. В туннеле, который проходит сквозь стену, окружающую Осирейон Сети I в Абидосе, и имеет ширину 2,74 м, уложено не менее пяти колец специальных арочных кирпичей.

Строительство и архитектура в Древнем Египте

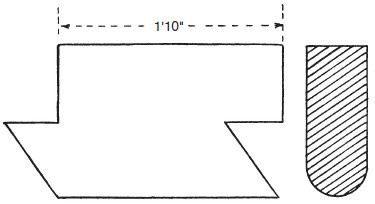

Рис. 114. Блокирующий арочный кирпич из помещения для жертвоприношений в гробнице Сабефа. Древнее царство. Гиза


В таких составных арках опора каждого последующего кольца обычно располагается немного выше предыдущего (рис. 113), что придает всему сооружению большую прочность.

Строительство и архитектура в Древнем Египте

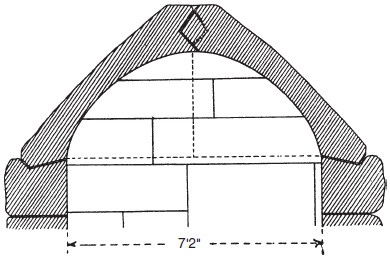

Рис. 115. Ложная арка, высеченная из двух гранитных блоков. Мастаба Среднего царства в Дахшуре


Арки, сооружавшиеся без кружала, известны еще со времен Древнего царства. Очень необычные блокирующие арочные кирпичи, которые относятся к этой эпохе, были обнаружены в помещении для жертвоприношений в гробнице человека по имени Сабеф в Гизе (рис. 114).
