Две формы крыши породили ложные арки из камня. Первой является остроконечная крыша, состоящая из нескольких пар больших плит, упирающихся друг в друга верхними краями, образуя щипец. Самая верхняя разгрузочная камера в Великой пирамиде и погребальная камера в пирамиде Униса имели именно такую крышу. Такой тип перекрытия часто встречается в погребальных камерах Среднего царства, причем в постройках той эпохи нижняя поверхность плит иногда обтесывалась в форме арки. Строители прилагали много усилий, чтобы плиты не сдвинулись со своего места. Прекрасные образцы таких ложных арок можно увидеть в храме XI династии в Дейр-эль-Бахри, в пирамиде в Лахуне и в некоторых мастабах Дахшура (рис. 115). В эпоху Нового царства их не сооружали.
Рис. 116. Ложный (ступенчатый) свод в мастабе XII династии в Дахшуре. Второй формой крыши, в которой высекали ложные арки, является ступенчатый свод
Такие крыши создавались следующим образом: после того как стены камеры или коридора достигали нужной высоты, каждый последующий слой камня или кирпичей укладывался с таким расчетом, чтобы он слегка выступал над предыдущим
[44]. Работу заканчивали, когда противоположные концы кладки соединялись друг с другом или между ними оставалось расстояние, которое можно было легко перекрыть одним блоком. Самые ранние ступенчатые своды находятся в погребальной камере пирамиды Снофру в Медуме и в Большой галерее Великой пирамиды (рис. 125). В Среднем царстве такими крышами часто перекрывали мастабы (рис. 116). В Новом царстве по этому принципу сооружали ложные арки, хотя количество ступенчатых сводов в этот период сильно уступает их числу в эпоху Древнего царства. Ложные арки можно увидеть в семи святилищах храма Сети I в Абидосе (рис. 117), в центральном святилище храма XVIII династии в Дейр-эль-Бахри (рис. 118), в храме Рамсеса III в Мединет-Абу и во многих других храмах того периода.

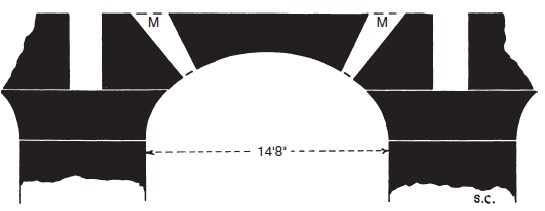

Рис. 117. Ложная арка в святилищах храма Сети I в Абидосе. ММ – световые отверстия в плитах крыши
Древние египтяне, как и их современные потомки, умели строить небольшие кирпичные купола без помощи кружала. Эти купола использовали для перекрытия небольших помещений и печей, а иногда для погребальных шахт, чтобы их не засыпало песком. Купола сооружались в виде колец, причем кирпичи, образующие каждое последующее кольцо, слегка выступали над предыдущими и одновременно наклонялись вперед при помощи черепков и обломков известняка. В момент написания этой главы (в мае 1927 года) экспедицией Венской академии наук, которой руководил доктор Юнкер, была обнаружена небольшая камера с куполообразной крышей эпохи Древнего царства. Однако никаких подробностей об этой находке в печати еще не появилось.

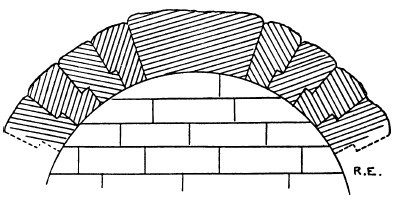

Рис. 118. Арка, высеченная в ступенчатом своде центрального святилища храма XVIII династии в Дейр-эль-Бахри
Арка, свод которой удерживается замковым камнем, появилась только в саисскую эпоху. Но даже ее нельзя считать истинной аркой, она все еще во многом зависит от ступенчатого свода. В Мединет-Абу есть три небольшие молельни XXV династии с арочными сводами в святилищах. Обе арки в этих святилищах имеют свои особенности. Здания сохранились в превосходном состоянии. Поверх арок располагается крыша, поэтому эти интересные образцы нельзя изучить так подробно, как хотелось бы.

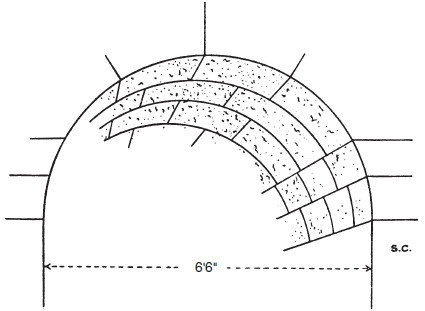

Рис. 119. Арка в восточном святилище молельни XXV династии в Мединет-Абу

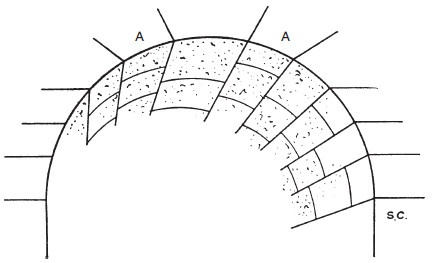

Рис. 120. Арка в западном святилище молельни XXV династии в Мединет-Абу
Единственное, что можно сделать, – это определить углы швов, вставив в них лезвие ножа в тех местах, где это позволяет расстояние между камнями. В первой арке (рис. 119) четыре слоя кладки поверх стены имеют выступающие края, и шов между самым верхним слоем и последующими блоками достаточно плоский, чтобы слой А сохранил свое положение, пока вставлялся замковый камень. В двух других арках (рис. 120) только три слоя имеют выступающие края, и самый верхний гораздо выше остальных. Здесь мы не можем определить, вставляли ли оба замковых камня в противоположные кольца кладки одновременно, или они поддерживались на нижнем слое с помощью соединительных выступов, скоб или других приспособлений
[45].

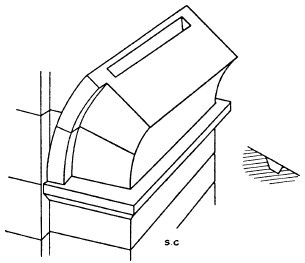

Рис. 121. Арка с соединительными выступами, созданная в эпоху Птолемеев, из гробницы в Ком-Абу-Билло
У арки, снабженной каменными соединительными выступами, где каждый клинчатый камень, за исключением замкового камня, упирается в тот, что лежит под ним, швы имеют весьма необычный вид (рис. 121). Она появилась в эпоху Птолемеев, и образцы такой арки можно увидеть, среди прочих мест, в гробницах Ком-Абу-Билло в Дельте Нила. В этих гробницах, построенных из известняка, арка имеет скорее овальную, чем полукруглую форму с пролетом в 2,13 м. Снаружи клинчатые камни обтесаны довольно грубо, а следы инструментов на своде крыши свидетельствуют о том, что внутренние поверхности гробниц подверглись отделке уже после укладки блоков.

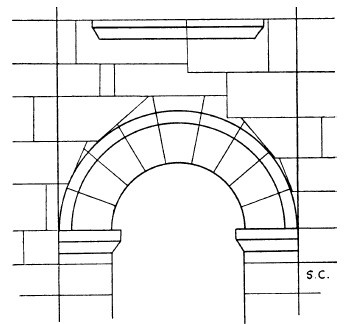

Рис. 122. Триумфальная арка Диоклетиана на острове Филэ
Египетский способ сооружения арок без кружала применялся даже во времена Диоклетиана. В северо-восточной части острова Филэ найдена миниатюрная триумфальная арка классического типа – ширина ее пролета составляет чуть больше 1,22 м, а сбоку пристроены арки поменьше.
