Рис. 123. Клинчатый камень одной из разрушенных арок на триумфальной арке Диоклетиана на острове Филэ
При изучении швов этих арок (рис. 122) становится ясно, что блоки укладывались с необработанными лицевыми поверхностями и обтесывались уже после укладки. Одна из арок частично разрушена, что позволяет изучить ее клинчатые камни. В верхнем шве первого камня был вырезан желобок (рис. 123), в который вставлялся выступ нижней части следующего блока. Это было сделано для того, чтобы тот не соскользнул со своего места. Третий камень прикреплялся ко второму аналогичным образом. Способ соединения четвертых по счету камней можно рассмотреть на внутренней поверхности великолепной арки (рис. 124). На внешних краях швов они имеют небольшие выступы, которые входят в соответствующие углубления в швах третьей пары блоков.
Рис. 124. Схема, на которой показан способ укладки четвертых по счету клинчатых камней в триумфальной арке Диоклетиана на острове Филэ
Египтяне хорошо понимали необходимость уменьшения давления на крышу слоев кладки, лежащих поверх нее. В Великой пирамиде поверх массивных гранитных блоков крыши в камере царя располагаются четыре низкие камеры с аналогичными перекрытиями (рис. 125), а над ними – еще одна камера, перекрытая парой тяжелых блоков известняка, опирающихся друг на друга.
Можно поспорить, нужно ли было сооружать столько камер для уменьшения давления. Они были бы не нужны, если бы кладка пирамиды имела внутренние связи. Мы же знаем, что ядро пирамид сложено из грубо обтесанных блоков, не имеющих никаких связей, а прямые швы внутренних облицовок (если таковые в Великой пирамиде имеются) создают огромное вертикальное давление на крышу любой камеры, расположенной внизу. Эти облицовки не позволяют равномерно распределить вес верхних слоев кладки на всю поверхность того слоя, на котором построена камера. В пирамидах V династии в Абусире считалось достаточным соорудить всего три пары блоков, сходящихся вершинами, которые располагаются одна над другой, чтобы защитить камеру, находящуюся под ними, от чрезмерного давления (рис. 60).
Рис. 125. Разрез разгрузочных камер, которые располагаются поверх камеры царя в Великой пирамиде
В кирпичной пирамиде в Хаваре, построенной в эпоху XII династии, была предпринята целая система мер для снятия избыточного давления с кирпичной кладки здания. Стены и пол этой камеры, как уже было сказано в первом примечании к главе 3, были высечены из одного куска кварцита, а на стенах был уложен один слой блоков. Камера перекрыта тремя большими горизонтальными плитами из кварцита, опирающимися на стены. Сверху располагаются продольные балки, уложенные на блоки, лежащие по краям крыши. Над ними высится остроконечная крыша, сложенная из нескольких пар больших известняковых блоков, которые упираются друг в друга и весят, вероятно, около 50 тонн каждый. В районе швов все блоки тщательно отшлифованы и скреплены строительным раствором. Остроконечная крыша опирается на кладку, окружающую погребальную камеру. Чтобы подстраховаться, строители поверх этой крыши соорудили свод из кирпичей, состоящий из шести слоев кладки. Кирпичи лежат попеременно тычками и ложками, а пространство между сводом и остроконечной крышей заполнено кирпичами, скрепленными глиняным раствором. Поверх свода кирпичи уложены на песок. Другие детали разгрузочного свода можно будет изучить только после того, как будет раскопана до конца вся пирамида.
После того, как в эпоху Нового царства строительство огромных каменных сооружений над гробницами фараонов прекратилось, разгрузочные своды тоже исчезли. В храмах они были не нужны. Однако в больших воротах Нектанеба II в Карнаке, расположенных в восточной части окружающей храм стены, были предприняты весьма эффективные меры для предотвращения растрескивания больших блоков, из которых была сложена перемычка. Эту перемычку можно считать «разгрузочным сводом». В нижних швах блоков, уложенных поверх перемычки, сделаны небольшие углубления, и эти блоки касаются тех, что лежат под ними, только теми краями, которые опираются на косяки (рис. 126). Поэтому в середине блоки должны были удерживать только свой собственный вес. При строительстве же больших ворот в Карнаке в эпоху Птолемеев эти меры не были предприняты, и перемычка одних ворот обрушилась.
Можно спросить, почему египтяне, хорошо знавшие принципы функционирования кружала, не применяли его при строительстве каменных арок, особенно если учесть, что при сооружении зданий любого размера они окружали его насыпью и заполняли изнутри землей. В таких случаях было бы гораздо проще делать кружало из земли и строить поверх него арку. Однако привычка египтян укладывать блоки с необработанной поверхностью сделала невозможным применение кружала при сооружении каменных арок, поскольку необтесанная поверхность в своде арки укладывалась бы на него и не позволяла бы правильно установить клинчатый камень. Более того, построить ступенчатый свод так же просто, если не проще.

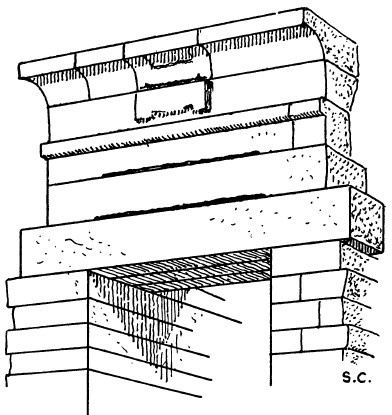

Рис. 126. Разгрузочное приспособление на воротах Нектанеба II в Карнаке
Следует отметить, что египетские арки с замковым камнем, вроде тех, что найдены в Мединет-Абу и на острове Филэ, располагаются в сравнительно небольших зданиях, сложенных из не очень крупных блоков. Скорее всего, если блоки были невелики и их могли поднять три или четыре человека, то в сооружении строительных насыпей не было никакой необходимости.
Глава 18
Отделка зданий, рельефы и росписи
Самыми ранними храмами, которые были украшены рельефами и росписями, были храмы в Абусире, где можно увидеть рельефы исключительно высокого качества. Это касается как пропорций, так и красок. Храмы IV династии при пирамиде Снофру в Медуме и при пирамидах Гизы не имеют никаких украшений. Зато молельни в гробницах того же периода в Гизе и Медуме обильно украшены рельефами и надписями
[46].
О храмах Среднего царства нам известно очень мало, но во времена Нового храм считался законченным только после того, как вся поверхность его стен была покрыта рельефами и росписями. Однако ряд храмов так и не достиг этой стадии.
При изучении храмов Нового царства выясняется, что архитекторы и художники работали сами по себе, поскольку швы кладки часто проходят в самых неподходящих местах рисунка (фото 5). Однако не надо забывать, что после завершения строительства храма швы кладки были не видны, поскольку стены покрывали штукатуркой, поверх которой наносились росписи. Много лет все было хорошо, но есть множество храмов прошлых династий, в которых, когда штукатурка стала отваливаться, появилась возможность воочию убедиться, к чему приводит небрежность в кладке стен. Нежелание задумываться о будущем является одним из самых ярких недостатков древних египтян.
