Танк №1 "Рено ФТ-17". Первый, легендарный

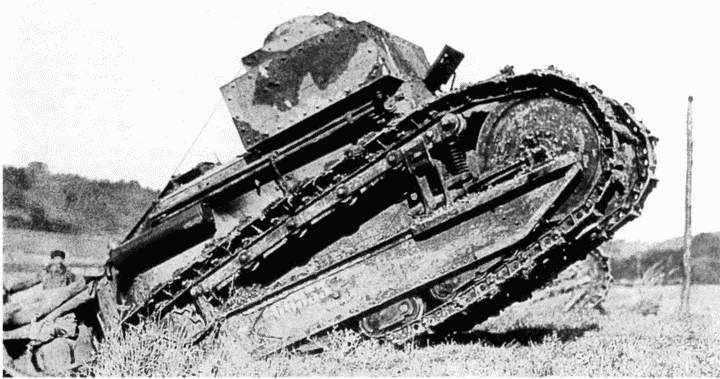

«Рено» TSF (радиотанк) из состава 13-го батальона 505-го танкового полка французской армии преодолевает препятствие. Западный фронт, Арагонский лес, 10 октября 1918 года. Машина имеет двухцветный камуфляж, и заводской номер на балке ходовой части.

Боевые танки фирма «Рено» начала передавать армии лишь в марте 1918-го (да и из них вооружены были только пулеметные), с остальных французских предприятий машины стали поступать только в середине года. Чтобы ускорить подачу танков в войска, министр вооружения распорядился отправлять их с заводов в Шамплие, где сформирован и отдел снабжения автомобильной службы. Многие танки пришлось доводить уже здесь. Так, срочно доставленные на грузовиках в ночь с 23 на 24 марта тридцать 37-мм пушек с установками были смонтированы на танках силами этого отдела.

В связи с началом германского наступления в марте вице-директор «штурмовой артиллерии» 4 апреля просил министра вооружений максимально ускорить оснащение легкими танками девяти сформированных и девяти формирующихся рот. Однако и к 1 мая из 216 сданных танков боеспособными были только 60.

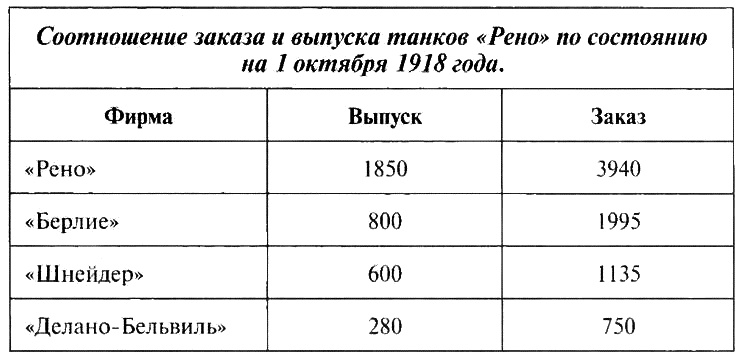

Всего к моменту перемирия 11 ноября 1918 года было построено 3177 танков «Рено» FT, из них 1950 (61,4%) — самой фирмой «Рено». Радиотанков «Рено» TSF изготовили всего 188. После войны «Рено» собрала еще 570 танков, так что общий их выпуск во Франции превысил 3 800 единиц всех модификаций.

Несколько машин французы на завершающем этапе войны передали англичанам (как бы в обмен на тяжелые Мк V — сами французы до конца войны своего тяжелого танка не имели), которые использовали их в качестве машин управления.

Танк №1 "Рено ФТ-17". Первый, легендарныйТанк №1 "Рено ФТ-17". Первый, легендарный

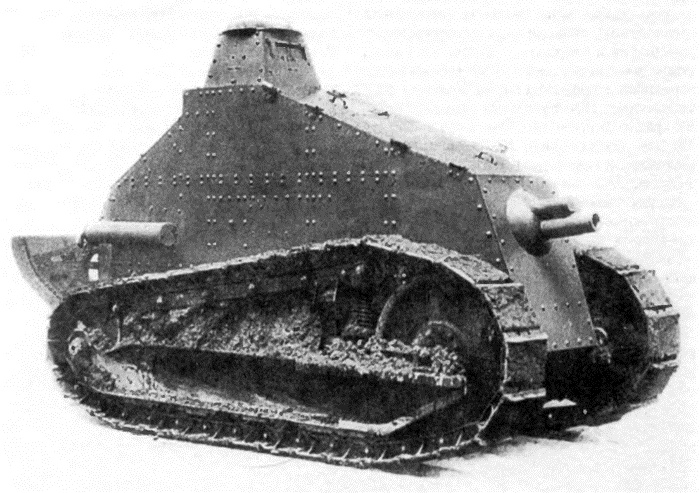

Опытный вариант танка огневой поддержки «Рено» с установкой 75-мм гаубицы в корпусе. Франция, 1919 год (ЯМ).

УСТРОЙСТВО ТАНКА

«Рено» FT-17 выпускался в четырех вариантах: пулеметном (Char Mitrailler 8 mm), пушечном (Char Canon 37 mm), командирском или, как его называли, «радиотанк» (Char signal TSF) и танк огневой поддержки (Char Canon 75 mm BS) с 75-мм гаубицей «Шнейдер».

Схема компоновки с задним расположением моторно-трансмиссионного отделения (МТО) и ведущих колес, передним — отделения управления и средним — боевого отделения с установкой вооружения во вращающейся башне, до сих пор остается классической. Рено не первый поставил башню на боевую машину — вращающиеся башни с пулеметным, пушечным или смешанным вооружением тогда уже широко применялись на бронеавтомобилях. Но Рено стал первым, кому удалось создать действующий танк с вращающейся башней.

Водитель (специальность «механика-водителя» тогда еще не сформировалась) сидел в передней части корпуса по оси машины на установленном на днище откидном сиденье. Стрелок (он же командир машины) располагался в башне стоя или полусидя в брезентовой петле, позже установили небольшое регулируемое по высоте сиденье. Для входа и выхода экипажа служил лобовой люк с трехстворчатой крышкой, а в задней части башни слева выполнили аварийный люк-лаз с двустворчатой крышкой. Все крышки люков крепились на внешних петлях.

Танк №1 "Рено ФТ-17". Первый, легендарный

Первый образец «Рено» BS - танка огневой поддержки с 75-мм гаубицей в неподвижной рубке. Франция, 1919 год. Машина окрашена в желто-коричнево -зеленые цвета, на балке ходовой части виден заводской номер танка (АСКМ).

Танк №1 "Рено ФТ-17". Первый, легендарный

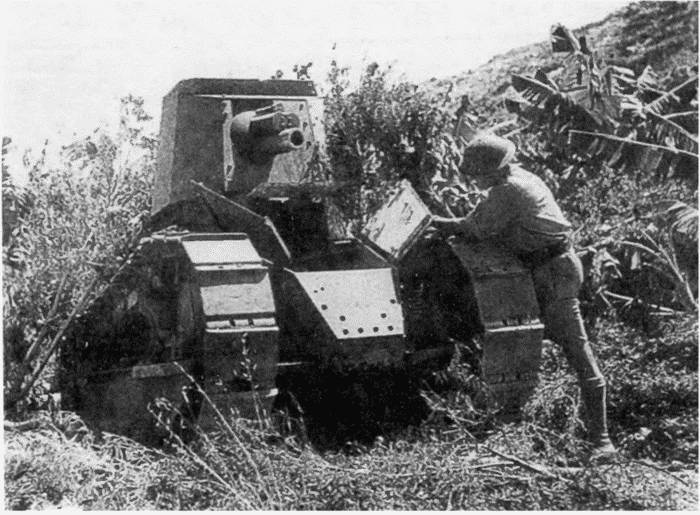

Серийный вариант танка огневой поддержки «Рено» BS в Северной Африке. Предположительно начало 1920-х годов (ЯМ).

Танк №1 "Рено ФТ-17". Первый, легендарный

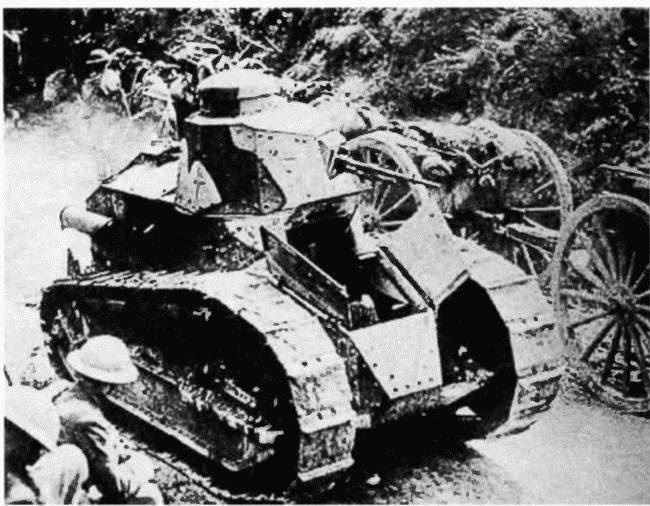

«Рено» FT (пулеметный вариант) направляется к месту боев. Западный фронт, осень 1918 года. Камуфляж танка трехцветный, с черными разделительными полосами (ЯМ).

Танк №1 "Рено ФТ-17". Первый, легендарный

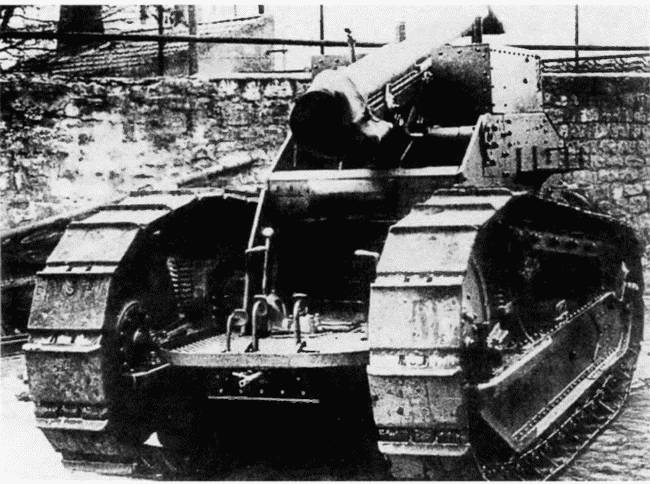

Самоходная установка 75-мм полевой пушки на шасси танка «Рено» FT. Франция, 1919 год. Орудие установлено стволом назад по ходу танка (ЯМ).

Верхняя створка лобового люка со смотровой щелью на марше откидывалась вверх, образуя окно механика-водителя. В бою он вел наблюдение через три открытые смотровые щели в верхней створке и в скулах корпуса. Обитаемый объем отгораживался от МТО стальной перегородкой с двумя зарешеченными окошками для циркуляции воздуха — окошки снабжались откидными заслонками для защиты экипажа в случае пожара двигателя.

Несущий корпус «Рено» FT представлял собой каркас из уголков и фасонных деталей, к которым на заклепках крепились броневые листы и детали ходовой. Прототип танка имел литую лобовую часть корпуса, но сложность с получением броневых отливок нужного профиля и необходимой точности заставили сделать корпус полностью клепанным из катаных листов. Толщина вертикальных листов корпуса составляла 16 мм, наклонных — 8 мм, крыши и днища — 6 мм.

Бронестойкость корпуса увеличивалась за счет установки листов под наклоном.

Далеко не сразу удалось решить вопрос с башней. Прототип «Рено» FT имел литую башню со сферическим наблюдательным «куполом», выполненным заодно с крышей башни. «Купол» уже в первых серийных танках пришлось заменить цилиндрическим колпаком с пятью смотровыми щелями и грибовидной откидывающейся крышкой. Кроме упрощения изготовления, это еще и улучшало вентиляцию. Смотровые щели выполнялись также в створках башенного люка, а в клепаных башнях — и в передних скулах, хотя здесь от них было больше вреда, чем пользы. Далее пришлось упрощать и конструкцию самой башни. Фирма «Рено» по собственной инициативе оснастила первые 100 машин восьмигранной клепаной башней. Испытания показали ее полную пригодность, причем оказалось, что пушку и пулемет можно размещать в одинаковых башнях с соответствующими изменениями установки. Универсальная башня диаметром 1,07 м, приспособленная для установки пушки или пулемета пошла в серию и получила название «омнибус» (omnibus no-латыни — «для всех»). Она устанавливалась на шаровом погоне, для ее опоры на бортах корпуса приклепывались короткие скобы.
