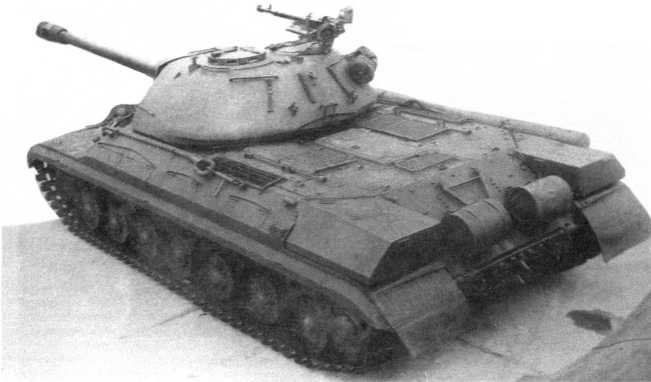

8. Танк Т-10, вид сзади сверху. Хорошо видны наружные топливные баки, укладка дымовых шашек БДШ-5 и крепление ствола орудия при движении по-походному в положении «пушка назад» (РГАЭ).

Сверхсекретный Т-10

9. Тяжелый танк Т-10 во время испытаний на полигоне. 1954 год (ИЖ).

Сверхсекретный Т-10

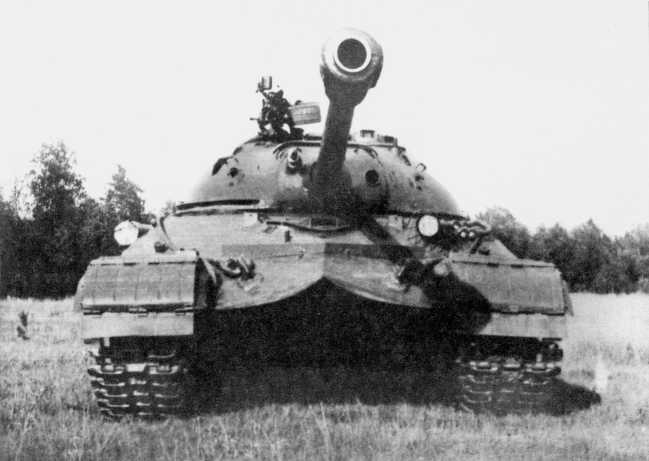

10. Тяжелый танк Т-10 на полигоне. 1954 год. Хорошо видна защитная планка на лобовой части корпуса, предохраняющая механика-водителя от воды и грязи во время преодоления препятствий (ИЖ).

Сверхсекретный Т-10

11. Тяжелый танк Т-10 во время гарантийного пробега. 1955 год (ИЖ).

Сверхсекретный Т-10

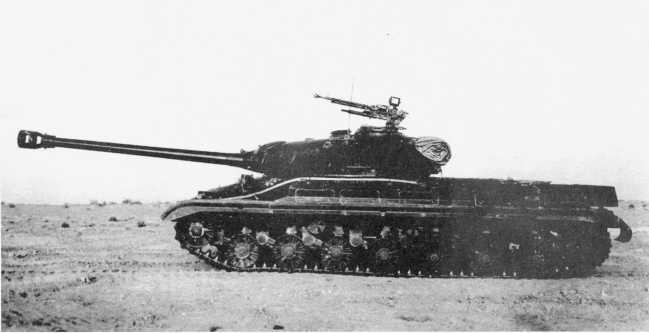

12. Тяжелый танк Т-10 на испытаниях, вид слева. 1955 год (ИЖ).

Сверхсекретный Т-10

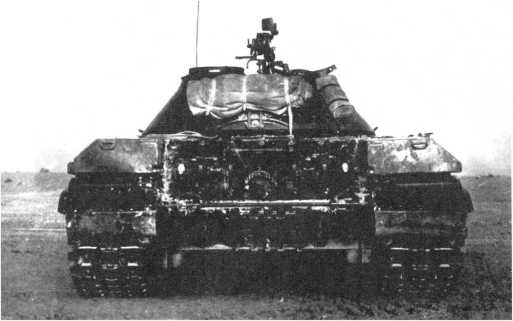

13. Тяжелый танк Т-10 на испытаниях, вид сзади. Хорошо видно крепление брезента на задней части башни. 1955 год (ИЖ).

Сверхсекретный Т-10

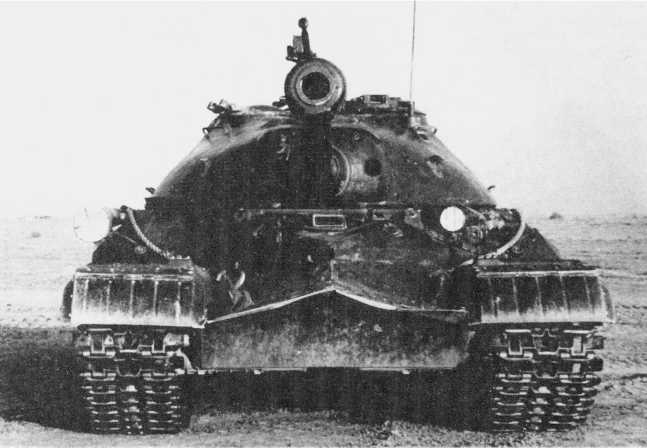

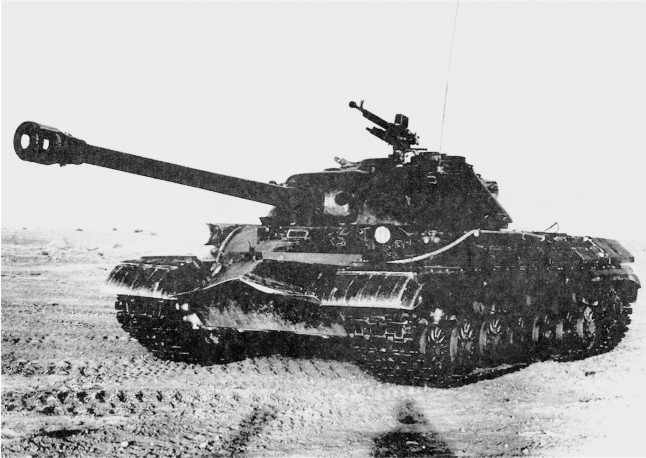

14. Тяжелый танк Т-10 на испытаниях, вид спереди. 1955 год (ИЖ).

Сверхсекретный Т-10

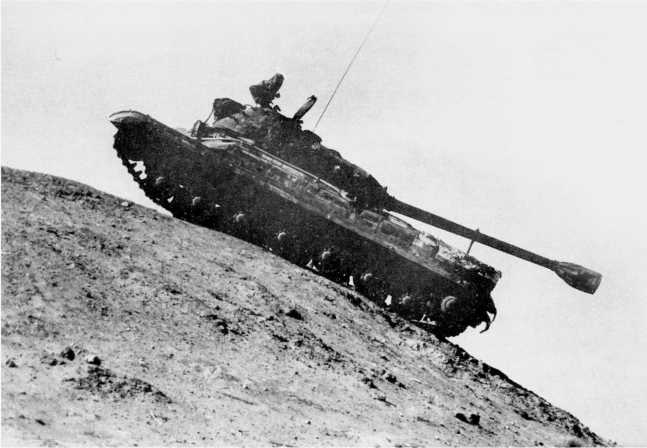

15. Тяжелый танк Т-10 вo время испытаний преодолевает горку. 1955 год (ИЖ).

Сверхсекретный Т-10

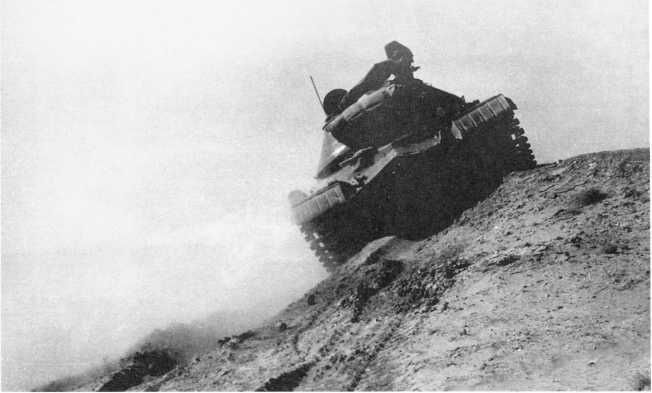

16. Тяжелый танк Т-10 проходит косогор в ходе испытаний. 1955 год (ИЖ).

Сверхсекретный Т-10

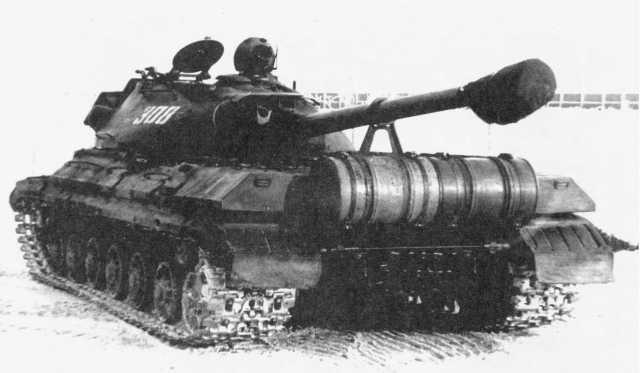

17. Тяжелый танк Т-10 с двумя дополнительными 200-литровыми бочками с топливом, установленными на корме корпуса на месте БДШ (ИЖ).

Сверхсекретный Т-10

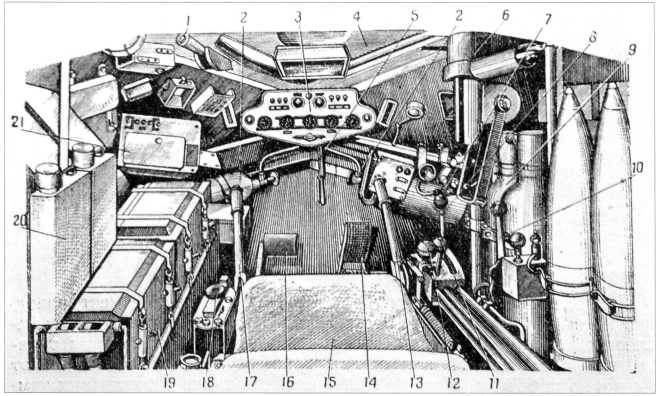

18. Отделение управления танка Т-10: 1 — рукоятка запорного устройства крышки люка механика-водителя; 2 — баллоны сжатого воздуха; 3 — центральный щиток механика-водителя; 4 — крышка люка механика-водителя; 5 — рукоятка управления заслонками эжекторов; 6 — закрывающий механизм крышки люка механика-водителя; 7 — редуктор воздухопуска; 8 — рычаг реверса; 9 — баллоны ППО; 10 — ручной топливоподкачивающий насос; 11 — рукоятка селектора; 12 — рычаг ручной подачи горючего; 13 — правый рычаг управления; 14 — педаль подачи горючего; 15 — сиденье механика-водителя; 16 — педаль управления; 17 — левый рычаг управления; 18 — выключатель аккумуляторных батарей; 19 — аккумуляторные батареи; 20 — бачок для питьевой воды; 21 — распределительный щиток (РПМЧ).

Сверхсекретный Т-10

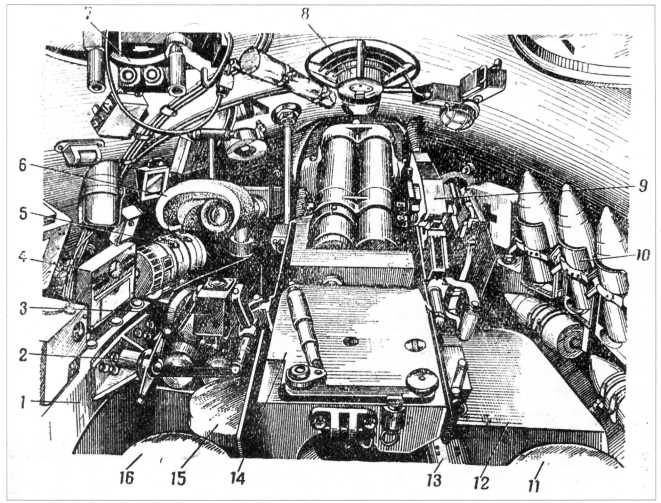

19. Боевое отделение танка Т-10: 1 — нижний погон; 2 — стопор башни; 3 — пульт наводчика; 4 — щиток башни; 5 — электромотор поворота башни; 6 — налобник прицела ТШ2-27; 7 — прибор наблюдения командира (ТПКУ); 8 — вентилятор; 9 — установка спаренного пулемета ДШК; 10- укладка снарядов; 11 — сиденье заряжающего; 12 — укладка зарядов; 13 — лоток механизма досылания; 14 — казенная часть пушки; 15 — сиденье наводчика; 16 — сиденье командира танка (РПМЧ).

Сверхсекретный Т-10

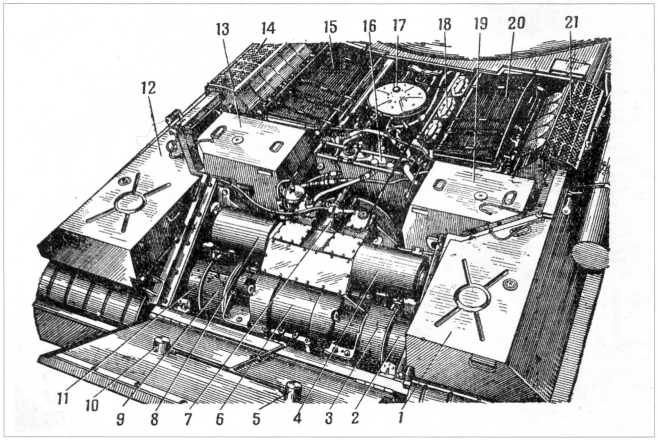

20. Моторно-трансмиссионное отделение танка Т-10: 1 и 12 — наружные топливные баки; 2 и 11 — остановочные тормоза; 3 и 9 — тормоза мультипликатора; 4 и 8 — крышки механизма управления; 5 и 10 — механизм сброса БДШ; 6 — планетарная коробка перемены передач; 7 — стартер; 13 и 19 — внутренние топливные баки; 14 и 21 — сетки эжекторов; 15 и 20 — водяные радиаторы; 16 — масляные фильтры; 17 — расширительный бачок; 18 — двигатель В12-5(РПМЧ).

Сверхсекретный Т-10

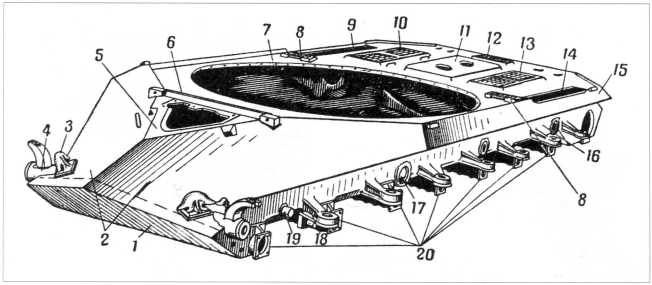

21. Корпус танка Т-10, вид спереди: 1 — нижний наклонный лобовой лист; 2 — верхние наклонные лобовые листы; 3 — буксирный крюк; 4 — кронштейн кривошипа направляющего колеса; 5 — передний наклонный лист крыши; 6 — защитный брусок; 7 — подбашенный лист; 8 — сетки окон доступа воздуха к двигателю летом; 9 и 14 — выпускные окна эжекторов; 10 и 13 — сетки окон над радиаторами; 11 — крышка люка над двигателем; 12 — сетка окна доступа воздуха к двигателю летом зимой; 15 — верхний наклонный бортовой лист; 16 — нижний гнутый бортовой лист; 17 — фланец; 18 — упор балансира; 19 — цапфа механизма натяжения гусеницы; 20 — кронштейны балансиров опорных катков (РПМЧ).

Сверхсекретный Т-10

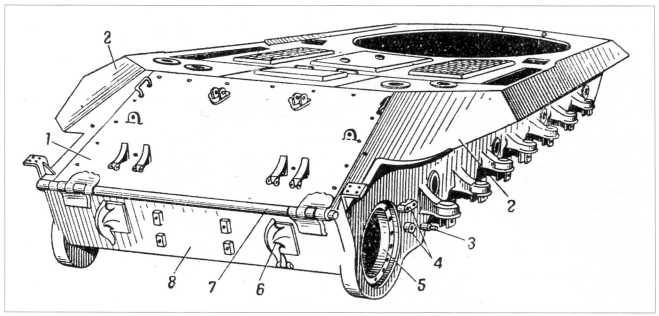

22. Корпус танка Т-10, вид сзади: 1 — верхний кормовой откидной лист; 2 — задние боковые листы; 3 — палец для крепления серег рычага амортизатора; 4 — бонки для крепления грязеочистителей; 5 — гнездо для установки бортовой передачи; 6 — буксирный крюк; 7 — торсионный валик; 8 — нижний кормовой лист(РПМЧ).

Сверхсекретный Т-10

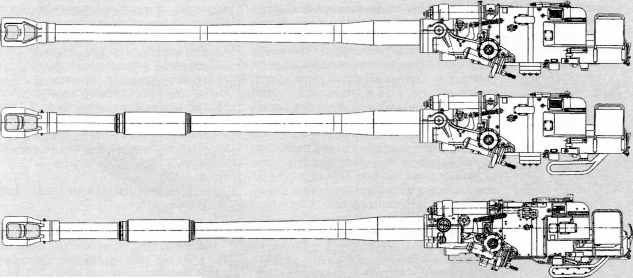

23. 122-мм пушки и боеприпасы к ним, сверху вниз: Д-25Т, Д-25ТА, Д-25ТС.

Сверхсекретный Т-10

24. 1 — бронебойный остроголовый снаряд БР-471; 2 — бронебойный тупоголовый снаряд БР-471 с баллистическим наконечником; 3 — осколочно-фугасный снаряд ОФ-471Н; 4 — выстрел.

Сверхсекретный Т-10

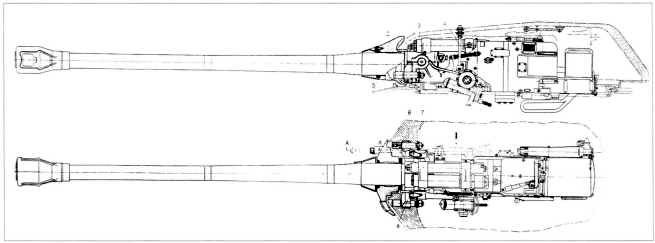

25. Установка в башне танка Т-10 122-мм пушки Д-25ТА и спаренного пулемета ДШК: 1 — ствол; 2 — подвижная бронировка; 3 — цапфы пушки; 4 — тяга; 5 — сальник; 6 — пальцы; 7 — тарельчатые пружины, 8 — рамка (РПМЧ).

Сверхсекретный Т-10

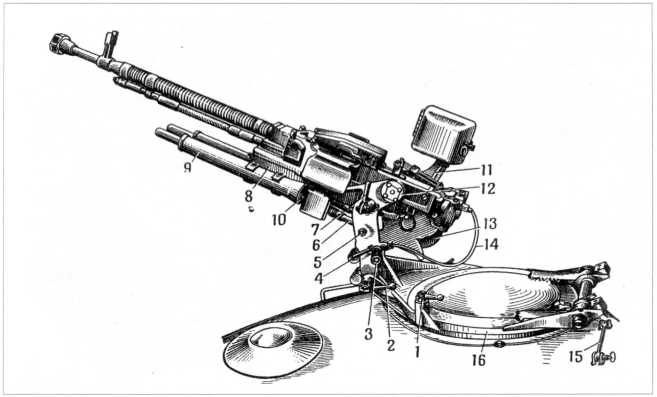

26. Зенитная установка 12,7-мм пулемета ДШК на танке Т-10: 1 — стопор турели; 2 — стопор боевого и походного положения пулемета; 3 — рукоятки горизонтальной наводки; 4 — клавиша спускового механизма; 5 — вилка; 6 — шток; 7 — стопор люльки; 8 — люлька; 9 — трубка компенсатора; 10 — пружина; 11 — кронштейн для прицела К10-Т; 12 — цапфы люльки; 13 — маховик; 14 — привод спускового механизма; 15 — тяга; 16 — погонное устройство (РПМЧ).
