В течение первого года войны в качестве трофеев немцам досталось довольно много 76,2-мм Ф-22УСВ и УСВ-БР. Они поступили на вооружение вермахта в качестве полевых орудий под обозначением F. К.296 (r). Однако проведенные испытания показали, что эти пушки можно с успехом использовать в качестве противотанковых, значительно повысив их бронепробиваемость.

Немцы расточили зарядную камору Ф-22УСВ под применение выстрела, разработанного для Pak 36 (r), на ствол установили двухкамерный дульный тормоз, перенесли маховик вертикальной наводки на левую сторону. В таком виде пушка, получившая обозначение Panzerabverkanone 39 (russland) или Pak 39 (r) — «противотанковая пушка образца 1939 года (русская)» стала поступать на вооружение противотанковых частей вермахта. Причем переделывались только орудия выпуска 1940–1941 годов — проведенные немцами испытания УСВ-БР, 76-мм ЗИС-3, а также Ф-22УСВ изготовленных после лета 1941 года показали, что казенник их уже не так прочен, как у орудий довоенного производства, а потому переделать их в Pak 39 (r) не представлялось возможным.

К сожалению, цифру точного количества изготовленных Pak 39 (r) обнаружить не удалось — немцы часто не разделяли их и Pak 36 (r). По некоторым источникам, всего было произведено до 300 таких орудий. Также отсутствуют данные по баллистике и бронепробиваемости Pak 39 (r).

Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

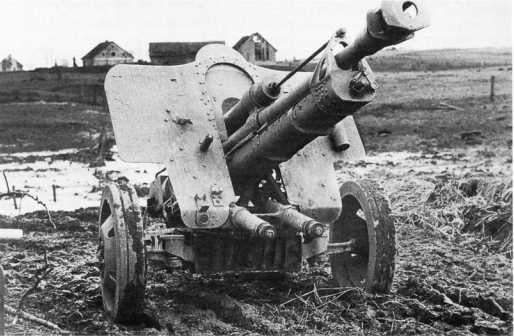

76,2-мм противотанковое орудие Pak 39 (r), захваченное частями Красной Армии в Восточной Пруссии. 3-й Белорусский фронт, полоса наступления 3-й армии. Ствол находится в откате, «родные» колеса заменены на колеса меньшего диаметра (АСКМ).

Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

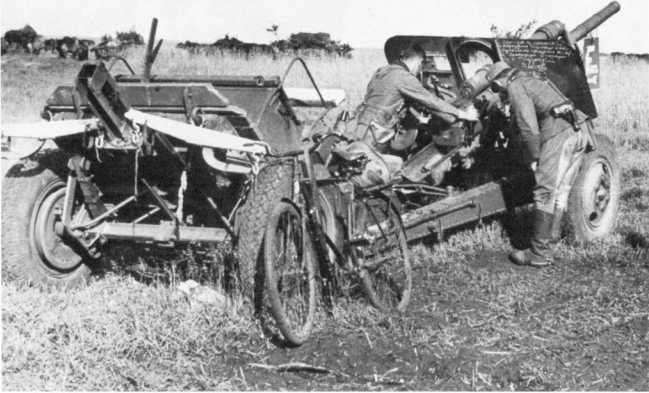

Немецкие солдаты осматривают брошенную частями Красной Армии 76,2-мм дивизионную пушку образца 1939 года (Ф-22УСВ). Группа армий «Юг», июль 1942 года. Часть таких орудий было переделано в противотанковые и использовались в вермахте как Pak 39 (r) (АСКМ).

Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

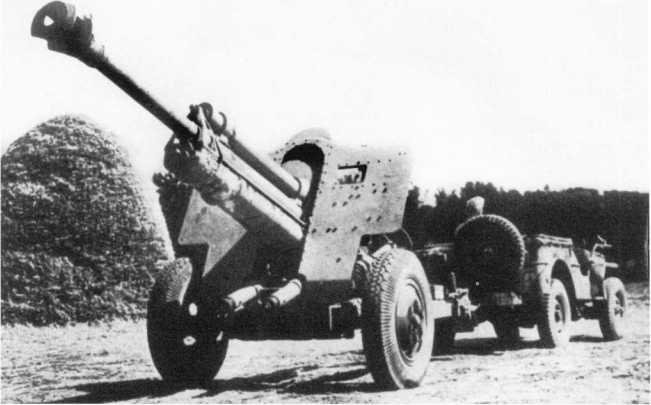

76,2-мм противотанковое орудие Pak 39 (r), захваченное частями союзников, везут в тыл автомобилем «Виллис». 1944 год. В отличие от пушки на предыдущем фото, это орудие имеет «родные» колеса от ЗИС-5 (фото из коллекции М. Свирина).

Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

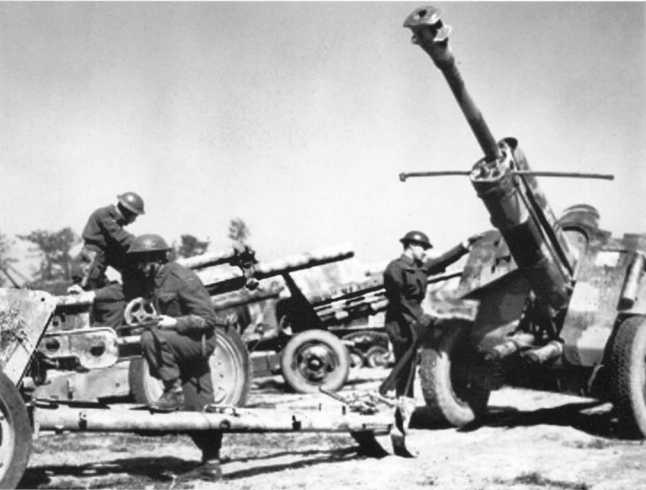

Канадские солдаты осматривают трофейные орудия. Лето 1944 года. Справа видна 76,2-мм пушка Pak 39 (r) (ЯМ).

Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

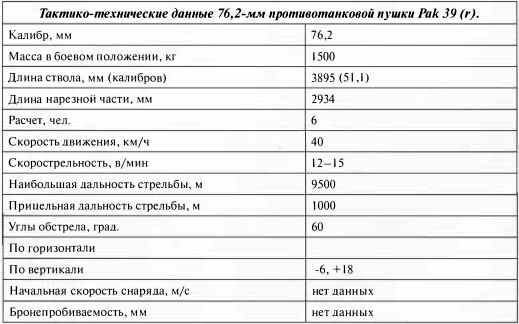

Тактико-технические данные 76,2-мм противотанковой пушки Pak 39 (r).

88-мм противотанковая пушка Pak 43 (8,8-cm Panzerabwebrkanone 43)

Проектирование нового 88-мм противотанкового орудия началось фирмой Рейнметалл-Борзиг еще осенью 1942 года, причем в качестве базовой была использована баллистика от зенитки Flak 41 такого же калибра. Ввиду загруженности фирмы другими заказами в конце 1942 года доработку и производство 88-мм противотанковой пушки, получившей обозначение Pak 43, передали фирме Весерхутте (Weserhutte).

Pak 43 имела ствол длиной почти в семь метров с мощным дульным тормозом и горизонтальным клиновым полуавтоматическим затвором. В наследие от зенитки орудию достался крестообразный лафет, который для транспортировки оснащался двумя двухколесными ходами. Хотя такая конструкция и утяжеляла орудие, она обеспечивала круговой обстрел по горизонту, что при борьбе с танками было немаловажно.

Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

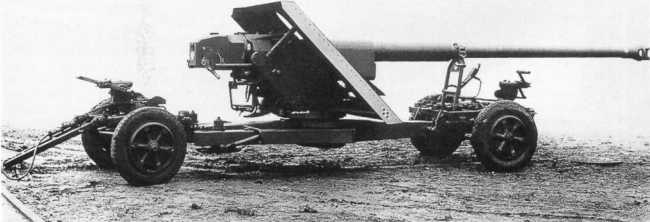

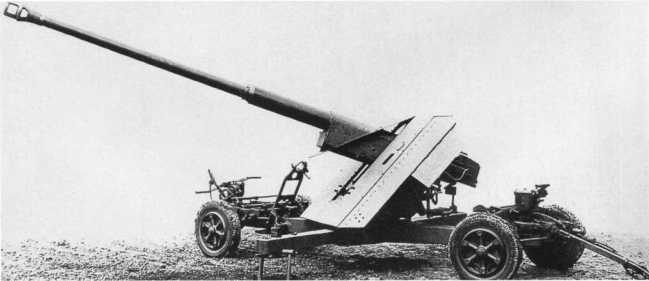

88-мм противотанковая пушка Pak 43 на колесных ходах перед установкой на землю. На нижнем фото боковины крестообразного лафета уже откинуты и установлены на специальные опоры, что делалось перед отсоединением колесных ходов. Это орудие первых выпусков с колесами от 88-мм зенитки Flak 36 (ИП).


Горизонтальная установка пушки осуществлялась по уровням специальными домкратами, находившимися на концах продольной балки лафета. Для зашиты расчета от пуль и осколков снарядов служил шит из 5-мм брони, установленный под большим углом к вертикали. Масса орудия составила более 4,5 тонн, поэтому для ее буксировки планировалось использовать только 8-тонные полугусеничные тягачи Sd.Kfz. 7.

В боекомплект Pak 43 входили унитарные выстрелы с бронебойным (PzGr 39/43 массой 10,2 кг), подкалиберным сердечником из карбида вольфрама (PzGr 40/43 массой 7,3 кг), кумулятивным (HLGr) и осколочным (SprGr) снарядами. Орудие имело очень хорошие данные — оно могло без труда поражать все типы советских, американских и английских танков на дистанциях порядка 2500 м.

Из-за больших нагрузок, возникающих при стрельбе, Pak 43 имела относительно небольшой срок службы ствола, составлявший от 1200 до 2000 выстрелов.

Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

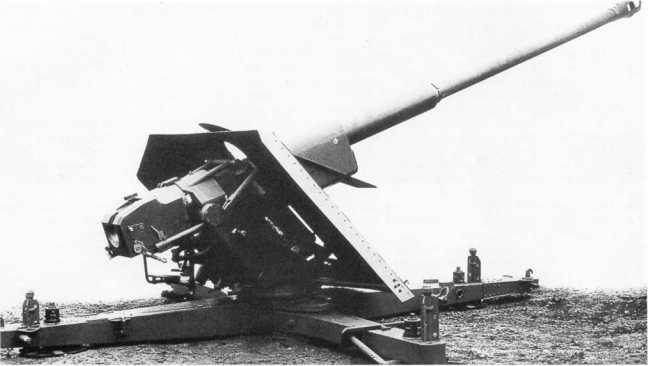

88-мм противотанковая пушка Pak 43 в боевом положении. Опоры боковин крестообразного лафета откинуты вверх (ИП).
