Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

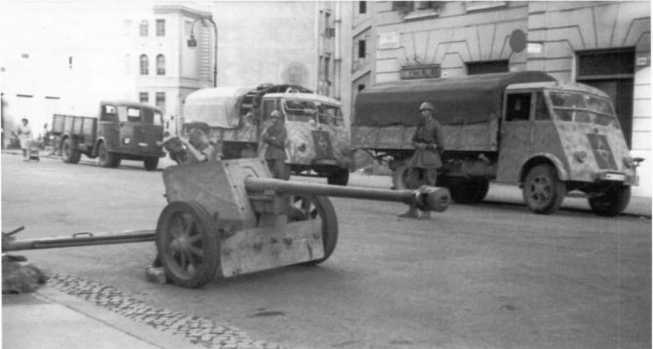

75-мм противотанковая пушка Pak 40 на улице одного из городов Италии. 1943 год. На заднем плане видны французские и итальянский автомобили (БА).

Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

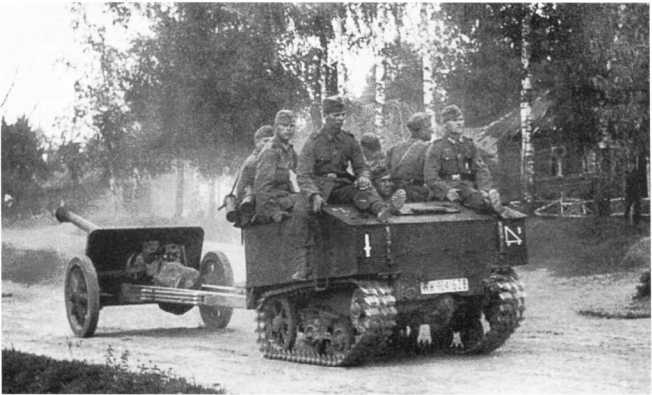

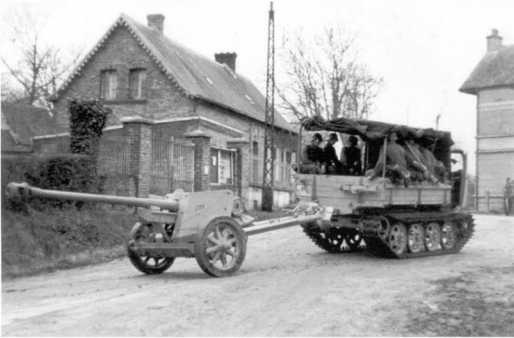

Гусеничный тягач RSO буксирует 75-мм противотанковую пушку Pak 40. Франция, октябрь 1943 года. Начиная с 1943 года именно эти машины были основным транспортным средством для 75-мм орудий Pak 40 (ЯМ).

Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

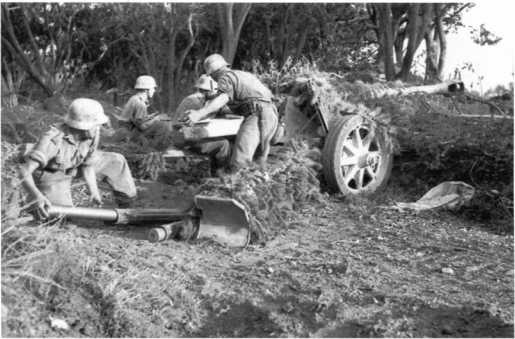

Расчет 75-мм противотанковой пушки Pak 40 ведет бой. Италия, 1943 год. Крайний слева номер расчета достает 75-мм выстрел из пенала-укупорки (ЯМ).

Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

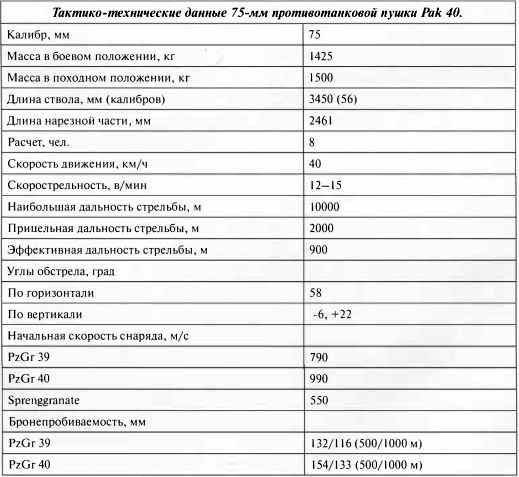

Тактико-технические данные 75-мм противотанковой пушки Pak 40.

75/55-мм противотанковая пушка Pak 41 (7,5-cm Panzerabwehrkanone 41)

Разработка этого орудия началась фирмой Крупп параллельно с проектированием на Рейнметалл-Борзиг 75-мм Pak 40. Однако в отличие от последней, пушка Круппа, получившая обозначение Pak 41, имела ствол переменного калибра как и 42-мм Pak 41. Первые опытные образцы были изготовлены в конце 1941 года.

Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

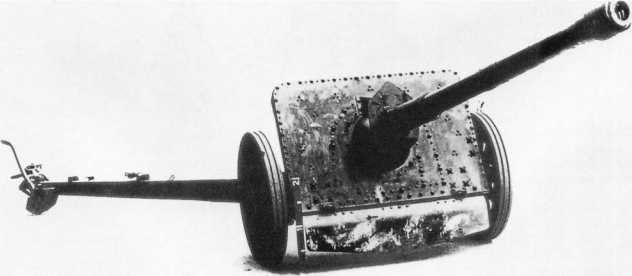

75/55-мм противотанковая пушка Pak 41 с коническим каналом ствола, вид спереди.

Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

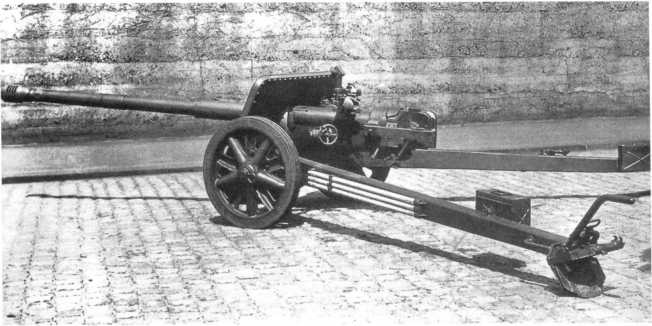

75/55-мм противотанковая пушка Pak 41 с коническим каналом ствола, вид сзади слева. Весна 1942 года. Хорошо виден казенник и укладка частей банника для чистки ствола на левой станине. Обратите внимание на толщину орудийного щита (АСКМ).

Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

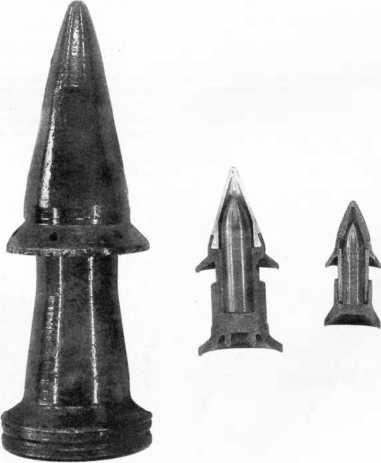

Сравнительные размеры бронебойных снарядов для орудий с коническим каналом ствола (слева направо): 75/55-мм Pak 41, 42/28-мм Pak 41, 28/20- мм sPz.B.41 (ИП).

Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

Трофейный артиллерийский тягач Vickers-Armstrong VA 601 (b), производимый в Англии для бельгийской армии в 1934–1936 годах, буксирует 75/55-мм противотанковую пушку Pak 41. Дивизион истребителей танков 30-й пехотной дивизии, советско-германский фронт, лето 1942 года (АСКМ).

Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

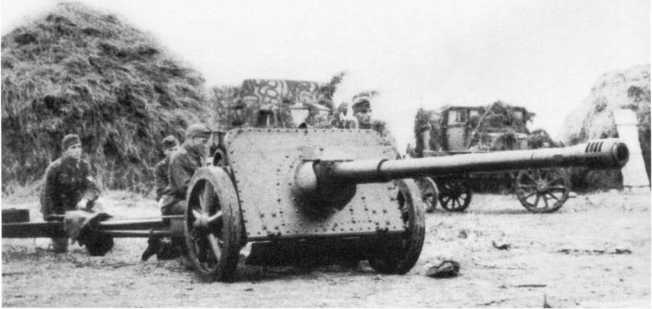

75/55-мм противотанковое орудие Pak 41 из состава 25-го дивизиона истребителей танков 25-й пехотной дивизии. Советско-германский фронт, лето 1942 года. Хорошо видна конструкция орудийного щита (РГАКФД).

Противотанковая артиллерия Вермахта во Второй Мировой войне. От "дверных колотушек" до "убийц танков"

75/55-мм противотанковая пушка Pak 41 с коническим каналом ствола на выставке трофейной техники и вооружения в Центральном парке культуры и отдыха имени Горького в Москве. Весна 1946 года. Хорошо видна шаровая опора ствола и дульный тормоз, на заднем плане 88-мм противотанковые пушки Pak 43 и Pak 43/41 (АСКМ).


Орудие имело достаточно оригинальную конструкцию. Ствол устанавливался в шаровидной опоре двухслойного шита (два 7-мм бронелиста). К щиту крепились станины и подрессоренная ось с колесами. Таким образом, главной несущей конструкцией Pak 41 являлся двойной шит.

Ствол орудия имел переменный калибр с 75-мм в казенной части до 55-мм у дульного среза, но сужался не по всей длине, а состоял из трех участков. Первый, начинавшийся у казенника длиной 2 950 мм, имел калибр 75-мм, затем шел 950 мм участок конической формы, сужавшийся с 75 до 55 мм, и наконец последний длиной 420 мм имел калибр 55-мм. Благодаря такой конструкции средний конический участок, подвергавшийся при стрельбе наибольшему износу, можно было без проблем заменить даже в полевых условиях. Для уменьшения энергии отдачи ствол имел щелевой дульный тормоз.

75-мм противотанковое орудие с коническим каналом ствола Pak 41 было принято на вооружение вермахта весной 1942 года, и в апреле — мае фирма Крупп изготовила 150 таких орудий, после чего их выпуск прекратили. Pak 41 являлась достаточно дорогой — стоимость одной пушки составляла более 15000 рейхсмарок.

В боекомплект Pak 41 входили унитарные выстрелы с бронебойными снарядами PzGr 41 НК массой 2,56 кг (на 1000 м пробивал броню толщиной 136 мм) и PzGr 41 (W) массой 2,5 кг (145 мм на 1000 м), а также осколочным SprGr.

Боеприпасы для Pak 41 имели такое же устройство, как и для 28/20-мм Pz.B.41 и 42-мм Pak 41 с коническими каналами ствола. Однако первоначально они поступали на фронт в недостаточном количестве, так как для изготовления бронебойных PzGr использовался остродефицитный вольфрам.
