«Предъявленные заводу тактико-технические требования на проектирование танка Т-43 в выполняемом заводом опытном образце учтены быть не могли, т. к. к моменту получения заводом указанных требований в цехах уже была выполнена значительная часть работ по изготовлению опытного образца Т-43.
Однако конструкторам завода прекрасно были известны основные недостатки танка Т-34, неоднократно указанные заводу со стороны БТУ, а именно: недостаточный диаметр погона башни и плохая обзорность из танка.
Завод, однако, не устранил в новом проекте указанных недостатков и стал на неверный путь проектирования новой машины со старыми недостатками серийной машины.

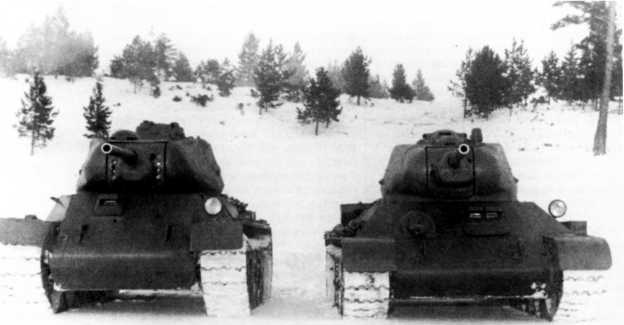

Танки Т-43 (слева) и Т-34 с трехместной командирской башенкой (справа). Декабрь 1942 года (ЦАМО).
Одобряя подход конструкторов завода в части проектирования новой машины с сохранением максимального количества агрегатов серийной машины, следует потребовать от завода выполнения проекта с учетом отмеченных выше основных моментов, в особенности вопросов увеличения диаметра погона башни и улучшения обзорности из танка.
Считаю необходимым предложить заводу немедленно приступить к проработке этих вопросов, задержав до их реализации изготовление опытного образца танка Т-23 (Т-44), к выполнению работ по которому завод еще не приступил.
В отношении опытного образца танка Т-43 считаю необходимым провести его заводские испытания с дачей заключения».
Сборка опытного образца танка Т-43 завершилась в опытно-эксплуатационном отделе завода № 183 в течение семи дней — с 9 по 16 декабря 1942 года. После обкатки и устранения дефектов машина проступила на заводские испытания, и к 1 января 1943 года она прошла 247 километров.
Танк Т-43 имел такую же компоновку, как и Т-34. В отделении управления размещался механик-водитель, место которого, в отличие от тридцатьчетверки, находилось справа. Для наблюдения за местностью в его распоряжении имелся люк со смотровым прибором в броневой крышке. Своего посадочного люка механик-водитель не имел и занимал свое место через люк в башне танка.
На крыше боевого отделения устанавливалась башня, в которой находились три члена экипажа: наводчик (слева от орудия), заряжающий (справа) и командир (в кормовой части башни). Последний имел в своем распоряжении командирскую башенку с пятью смотровыми приборами. За боевым находились разделенные перегородкой моторное и трансмиссионное отделения.
Вооружение Т-43 состояло из 76,2-мм пушки Ф-34, спаренной с пулеметом ДТ. Боекомплект танка состоял из 85 выстрелов к пушке, 44 дисков к ДТ (2772 патрона) и 20 гранат Ф-1. Снаряды размещались в специальных ящиках на дне боевого отделения, а также на бортах корпуса. Здесь же укладывались пулеметные диски и два пистолета-пулемета ППШ.
Бронекорпус танка имел вертикальные борта и установленные под довольно большими углами к вертикали лобовые и кормовые листы толщиной 75 мм. Крыша и днище собирались из 30-мм брони.
Вид сзади-сверху на танк Т-43. Декабрь 1942 года. Хорошо видна установка дополнительных топливных баков (ЦАМО).
Так как корпус Т-43 стал уже, чем у тридцатьчетверки, и получил другую форму, пришлось изменить конструкцию вырезов для доступа охлаждающего воздуха к радиаторам и вывод выхлопных труб. Вырезы были сделаны в верхней части бортов вдоль моторного отделения, и снаружи прикрыты специальными броневыми коробообразными «карманами». Сверху они закрывались броневыми жалюзи и металлической сеткой. А в задней части «карманов» имелись отверстия, через которые наружу выводились выхлопные трубы. Для того, чтобы на поле боя противник не смог отличить Т-43 от Т-34, в верхней передней части бортов корпуса «сорок третьего» установили наклонные фальшборта. Помимо «маскировочной» функции, за фальшбортами разместили укладку ЗИПа, для доступа к которому имелись крышки с петлями.
В крыше моторного отделения находился откидной люк для доступа к двигателю. Сама крыша была съемной, установленной на болтах. Над трансмиссионным отделением имелся люк для выброса охлаждающего воздуха, сверху прикрытый броневыми жалюзи и сеткой. Верхний кормовой лист выполнялся откидным на петлях, так же как и у Т-34. Это облегчало доступ в трансмиссионное отделение машины. Масса броневого корпуса составляла 14,3 т.
Литая башня Т-43 напоминала шестигранную серийную башню танка Т-34, но оснащалась командирской башенкой (аналогичная по конструкции башня испытывалась на тридцатьчетверке летом 1942 года, а также на Т-34С). Башня имела толщину 90 мм в лобовой части и 75 мм на бортах и корме. Литая командирская башенка вваривалась в крышу башни над кормовой нишей. Башенка была неподвижной, в ней имелись пять отверстий для установки перископических смотровых приборов. В крыше башни имелось два люка для посадки экипажа, отверстия для монтажа прибора ПТК, вентилятора и антенный ввод. В крыше командирской башенки люк отсутствовал. В бортах башни имелись револьверные отверстия для стрельбы из личного оружия, закрываемые броневыми пробками.
Литая орудийная маска выполнялась заодно с бронезащитой противооткатных устройств (у Т-34 последние прикрывались сварными бронелистами), что было сделано с целью удешевления производства. Масса башни Т-43 составляла 4,9 т, а с установленным орудием — 6,5 т.

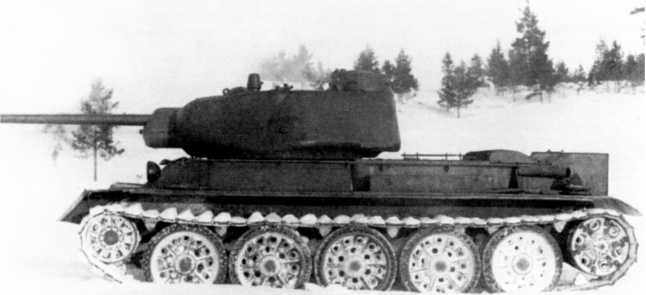

Танк Т-43, вид слева. Декабрь 1942 года (ЦАМО).
В моторном отделении Т-43 монтировался серийный двигатель В-2-34 мощностью 500 л.с., радиаторы системы охлаждения, топливная и масляная системы. Запуск двигателя осуществлялся при помощи электростартера СТ-700 (15 л.с.) или сжатым воздухом из двух воздушных баллонов. По сравнению с Т-34 конструкция масляной и топливной систем была упрощена, а работа системы охлаждения улучшена. Т-43 имел всего один основной топливный бак емкостью 500 л, установленный в передней части корпуса, слева от механика-водителя. Снаружи на корме машины монтировалось два дополнительных бака по 135 л каждый.
Трансмиссия танка Т-43 состояла из многодискового фрикциона сухого трения, пятискоростной коробки перемены передач, двух планетарных механизмов поворота и двух бортовых редукторов.
В ходовой части Т-43 использовались такие же опорные, ведущие, направляющие катки и гусеницы, как и на тридцатьчетверке. В качестве упругого элемента подвески использовались торсионные валы.
Сразу после окончания сборки опытный образец прошел обкатку, и поступил на заводские испытании. К 1 января 1943 года танк Т-43 прошел 247 километров. При этом отмечались следующие недостатки: недостаточный обзор через смотровой люк механика-водителя, неудобство монтажа и демонтажа топливного и масляного баков (возможно только при снятой башне), а также заправки маслом коробки перемены передач (требовалось снимать жалюзи), трудности замены тормозных лент и ряд других.
