Маневренные танки СССР Т-12, Т-24, ТГ, Д-4 и др.

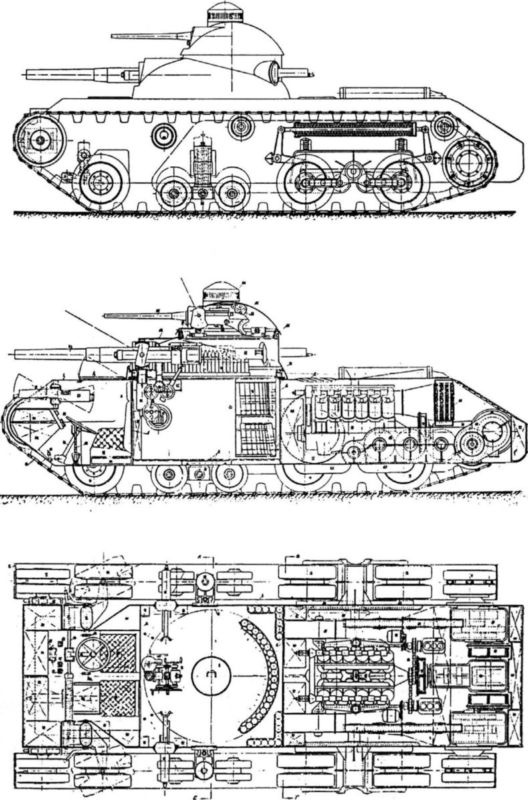

Проект колесно-гусеничного танка ТА-2, вид слева, продольный разрез и разрез в плане (копия заводского чертежа).

Маневренные танки СССР Т-12, Т-24, ТГ, Д-4 и др.

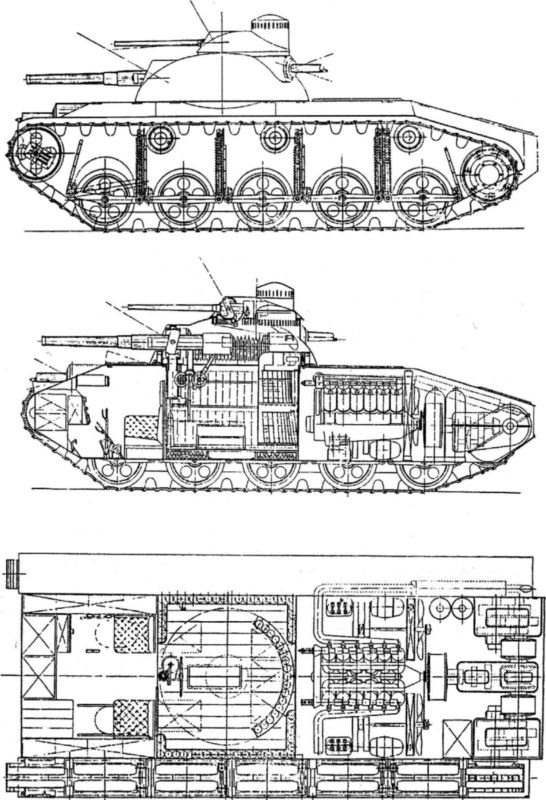

Проект танка TA-1, вид слева, продольный разрез и разрез в плане (копия заводского чертежа).


Ознакомившись с машиной и заслушав доклад конструктора, комиссия решила: «Считать, что танк ТГ в данном виде является чисто экспериментальным типом танка, на котором должны быть опробованы в работе все механизмы, представляющие практический интерес».

Из-за чрезвычайно высокой стоимости, составлявшей даже с учетом всех удешевлений свыше 1,5 млн. рублей (для сравнения: БТ-2 обходился «казне» всего в 60 тыс. рублей), ТГ даже при устранении всех отмеченных недостатков не мог быть принят для серийного производства. Что касается самого Гроте и его инженеров, то еще в августе 1931 года советское правительство отказалось от их услуг, и они вернулись в Германию.

Помимо танка ТГ, разработанного непосредственно немецкими инженерами группы Гроте, существовало и несколько проектов так сказать «гротеподобных» машин. Эти танки были спроектированы отечественными конструкторами после ознакомления с материалами по ТГ.

В начале 1931 года по заданию ЭКО ОГПУ Ленинградского военного округа специальное конструкторское бюро в составе Инженеров Асафонова, Алексеева и Скворцова начало проектирование маневренного (среднего) танка, используя опыт работ по ТГ. К осени того же года конструкторы представили на рассмотрение несколько проектов.

Первый вариант, получивший обозначение Т-1001 или ТА-1, имел классическую схему компоновки — отделение управления впереди, боевое в центре и моторно-трансмиссионное сзади.

Маневренные танки СССР Т-12, Т-24, ТГ, Д-4 и др.

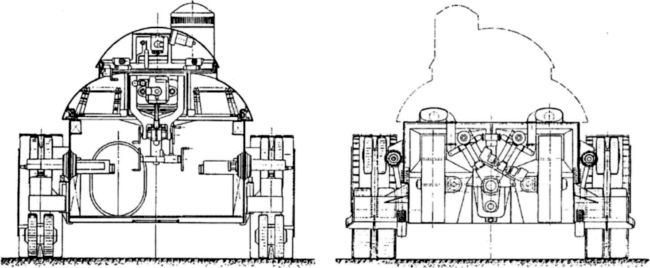

Проект колесногусеничного танка ТА-2, поперечные разрезы по боевому и моторному отделениям (копия заводского чертежа).


Машина имела двухъярусное размещение вооружения в верхней башне 37-мм, а в нижней — 76-мм орудия. Башни куполообразной формы вращались независимо друг от друга. 37-мм пушка с углом обстрела по вертикали +65 градусов, что обеспечивало возможность ведения огня по самолетам. Кроме того, ТА-1 вооружался тремя пулеметами Максима в шаровых установках — один в отделении управления, слева от механика-водителя, и два в кормовой части нижней башни с 76-мм орудием. Согласно пояснительной записке, возимый боекомплект был рассчитан «на 10 минут непрерывной стрельбы».

Броневая защита выполнялась из 13–20 мм бронелистов, для сборки которых предполагалось широкое использование электросварки. В качестве силовой установки планировалось использовать двигатель BMW-VI, производство которого под индексом М-17 велось в то время в Советском Союзе. Трансмиссия включала коробку перемены передач, два бортовых фрикциона и два бортовых редуктора. В ТА-1 планировалось использовать сервоприводы для управления трансмиссией.

В ходовой части использовалось пять опорных и три поддерживающих катка, ленивец и звездочка (на борт). Все катки имели наружную резиновую амортизацию. В качестве упругого элемента подвески использовались спиральные пружины, гусеницы планировалось изготавливать из штампованных траков.

Экипаж ТА-1 состоял из пяти человек — механика-водителя, пулеметчика, командира, заряжающего и артиллериста 37-мм орудия. Расчетная масса ТА-1 составляла 18,2 т, а максимальная скорость — 50 км/ч.

Еще в ходе работ по ТА-1 конструкторы приступили к проектированию второго варианта танка, получившего обозначение Т-1002 или ТА-2. Эта машина, представляла дальнейшее развитие ТА-1, но в отличие от него имела колесно-гусеничный ход. Силовая установка, а также артиллерийское вооружение и его размещение осталось прежним. А количество пулеметов увеличилось до пяти — еще два Максима в шаровых установках смонтировали в бортах корпуса.

В ходовой части ТА-2 использовались три пары обрезиненных опорных катков большого диаметра, а между первым и вторым имелась тележка с двумя малыми опорными катками. При движении на колесах, тележка поднималась, передняя пара катков была управляемой, а две задних пары были ведущими.

Маневренные танки СССР Т-12, Т-24, ТГ, Д-4 и др.

Проект танка ТА-1, поперечный разрез по боевому отделению (копия заводского чертежа).


Привод к ним осуществлялся от бортовых редукторов танка через шестеренчатые редукторы (гитары), расположенные по бортам. Из-за крайне плотной компоновки моторно-трансмиссионного отделения для управления танком ТА-2 использовали сервоприводы.

Боекомплект машины уменьшили — теперь он был рассчитан на «ведение непрерывной стрельбы в течение 6 минут».

Экипаж ТА-2 состоял из пяти человек, расчетная масса машины — 27 т, максимальная скорость по шоссе на гусеницах составляла 50 км/ч, а на колесах — 80 км/ч.

Помимо ТА-1 и ТА-2 эта группа конструкторов разработала и тяжелый танк, получивший обозначение Т-3.

Все три проекта были представлены на рассмотрение УММ РККА осенью 1931 года. Однако особого восторга у военных они не вызвали — к этому времени уже были результаты испытаний опытного образца ТГ Поэтому представители УММ РККА рекомендовали использовать конструкторские решения танков ТА-1 и ТА-2 при проектировании новых танков, а вопрос об изготовлении опытных образцов даже не поднимался.

ТАНКИ НИКОЛАЯ ДЫРЕНКОВА

Параллельно с работами по Т-12, Т-24 и ТГ, в СССР проектирование маневренных танков вело еще одно конструкторское бюро. Речь идет о машинах, созданных под руководством Николая Дыренкова, который был известен любителям бронетехники как разработчик легких бронеавтомобилей Д-8 и Д-12, а также мотоброневагона Д-2. Долгое время об этих танках было ничего неизвестно, и лишь несколько лет назад информация о них появилась в печати.

Николай Дыренков родился в 1898 (по другим данным, в 1893) году, закончил 2-е приходское начальное училище, в 1910-м — 1-й класс Карякинского училища, а в 1914-м — ремесленную школу при механико-техническом училище М. Комарова в Рыбинске. В школе обучали закону Божьему, арифметике, русскому языку, рисованию, черчению, счетоводству и технологии ремесла — столярно-модельному или слесарно-механическому. Ну и соответственно были практические занятия по этим дисциплинам. Также могли обучать кузнечному делу и работе на станках с приводом от паровых машин. Соответственно, выпускник мог работать мастером — на железной дороге или каком-то промышленном предприятии. Таким образом, высшего образования Дыренков не имел, и мог заниматься проектированием техники только по наитию и основываясь на своих практических знаниях.
