Компоновочные решения тоже были весьма различны. Конструкторы К. Буганов, Г. Крученых, Ф. Маришкин, Г. Москвин, Н. Струков и С. Федоренко, работая каждый над своим проектом, предлагали однобашенные варианты тяжелого танка с установкой 107-мм пушки в основной башне, а 45-мм пушки в маленькой башенке, расположенной над ней, как бы вторым этажом.
Конструкторы А. Ермолаев, Л. Сычев, Л. Переверзев, Быков и двое из разработчиков, не оставивших подписей на рабочих чертежах, предложили двухбашенные варианты танка с установкой 107-мм пушки в большой центральной башне, как это было на танке СМК, а 45-мм пушки — в отдельной башне, расположенной в носовой части корпуса.

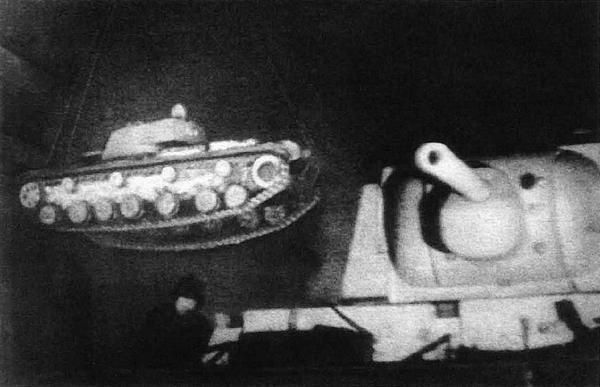

Кадр кинохроники — танк КВ-220 с башней от КВ-1. Кировский завод, октябрь 1941 года.
Конструкторы Н. Духов и М. Креславский в своих проектах предлагали спарить орудия в одной танковой башне, а инженер Н. Шамшурин — установить 107-мм пушку казематным способом в корпусе на тумбе с 30-градусным углом обстрела по горизонту. От 45-мм пушки этот разработчик отказался, и вместо нее установил 76-мм пушку в серийной танковой башне КВ-1 на громадном корпусе танка со значительным удлинением ходовой части.
Два конструктора — П. Михайлов и Г. Турчанинов в своих проектах предложили установить 45-мм пушки казематным способом, прорезав для этого амбразуру в переднем броневом листе корпуса танка, а 107-мм пушку они ставили в обычной танковой башне на корпусе машины.
Лишь инженер Н. Цейц отказался от установки второй пушки. Основное орудие калибра 107-мм он предложил установить в обыкновенной танковой башне, придав ей в плане круглую форму с тем, чтобы весь боекомплект из 120 унитарных снарядов поместить вдоль стенок цилиндрической башни. Этот проект выделялся своей оригинальностью и в будущем создавал предпосылки для применения механизма заряжения.
В коллективном проекте, предложенном тремя авторами (П. Тарапатин, К. Кузьмин и В. Таротько), 107-мм пушку расположили в башне с ограниченным углом поворота (около 130 градусов). Конструкторы В. Павлов и Д. Григорьев пришли к такому же решению, но не для 107-мм пушки, а для 45-мм орудия. Сверх задания несколько проектантов предложили установить на танке еще и огнемет.
По бронированию тоже было немало оригинальных предложений.
К. Буганов и Ф. Маришкин избрали способ бронирования башни таким образом, чтобы погон углублялся в корпус, что исключало заклинивание снарядами, как это случилось при испытаниях танка КВ-1 на подмосковном полигоне в Кубинке.
Г. Крученых и Н. Струков предложили башню танка, имевшую в плане форму ромба с закругленными углами, а инженер С. Федоренко спроектировал башню нетрадиционной фигурной формы с установкой в ней двух пулеметов ДТ и 45-мм пушки на оригинальной турельной установке, позволяющей стрелку вести огонь, не высовываясь из люка.
В своих проектах разработчики применили немало и других приемов, не встречавшихся ранее в танковом проектировании. Например, инженер П. Михайлов разработал оригинальный гусеничный обвод для своей машины.
Пять проектировщиков двигатель и трансмиссию установили в передней части корпуса, что для тяжелых танков было необычным решением, а инженер Н. Цейц предложил разместить двигатель в корме, а трансмиссию — в носовой части. Л. Переверзев предложил ведущую пару катков в корме машины вынести из корпуса и укрепить на кронштейнах, что давало некоторую экономию забронированного объема, вместе с тем делало особо уязвимым этот важнейший узел машины.
Анализ сохранившихся чертежей (до нас дошло 20 вариантов проекта танка КВ-4) свидетельствует, что многие из проектов содержат ценные с конструкторской точки зрения решения, однако начавшаяся вскоре война не позволила воплотить их в металле.

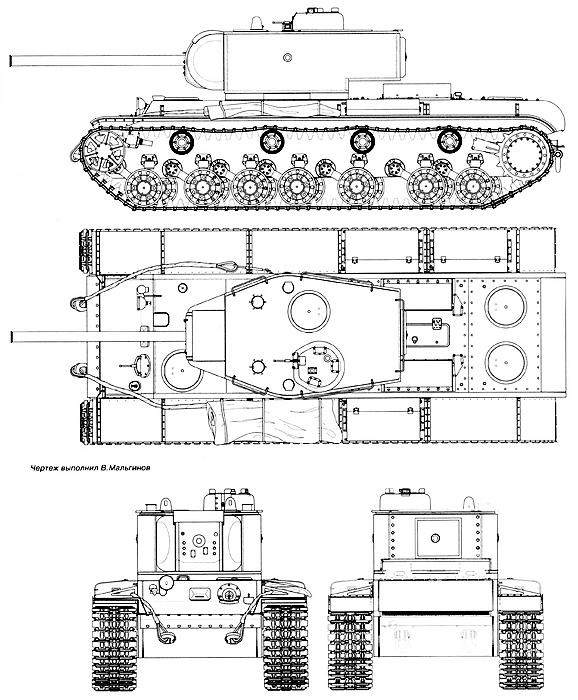

Танк КВ-220.

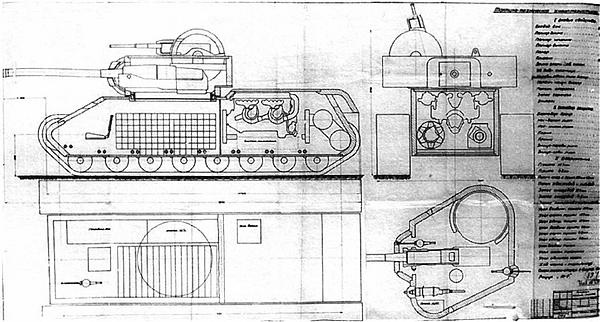

Проект танка КВ-4 инженера Г. Крученых.

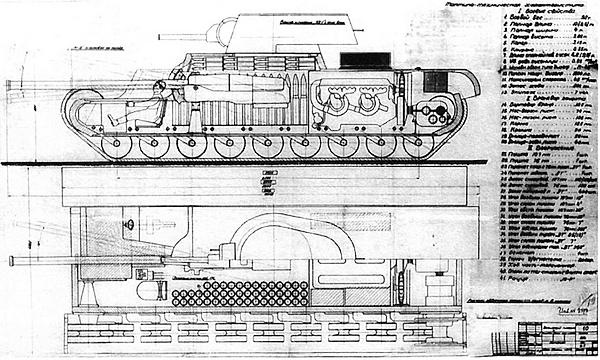

Проект танка КВ-4 инженера М. Цейца.

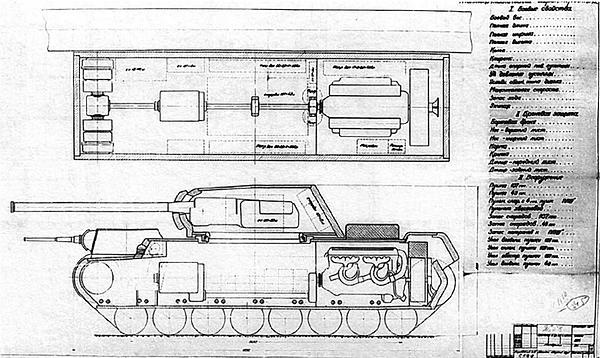

Проект танка КВ-4 инженера Л. Переверзева.

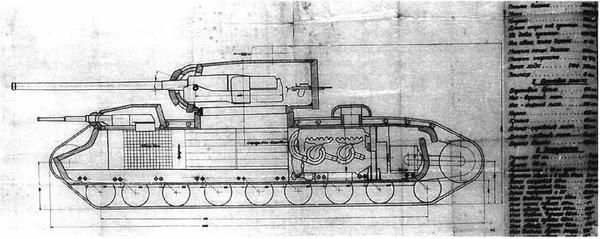

Проект танка КВ-4 инженера П. Михайлова.

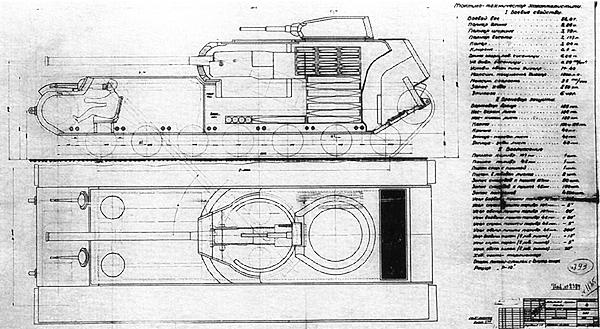

Проект танка КВ-4 инженера К. Буганова.

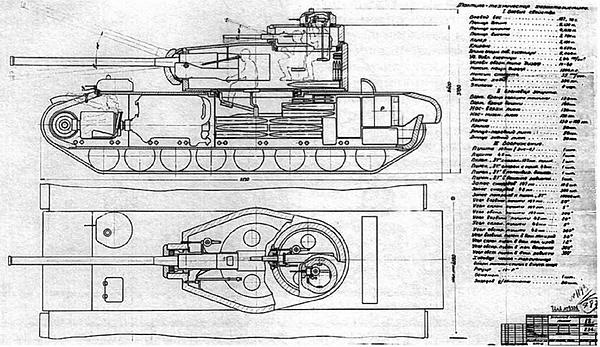

Проект танка КВ-4 инженера М. Креславского.
Проект танка КВ-4 инженеров К. Кузьмина, П. Тарапатина и В. Таротько.

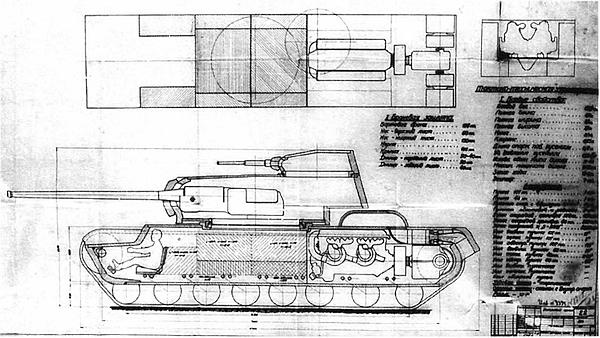

Проект танка КВ-4 инженера С. Федоренко.
Проект танка КВ-4 инженера Н. Шамшурина.

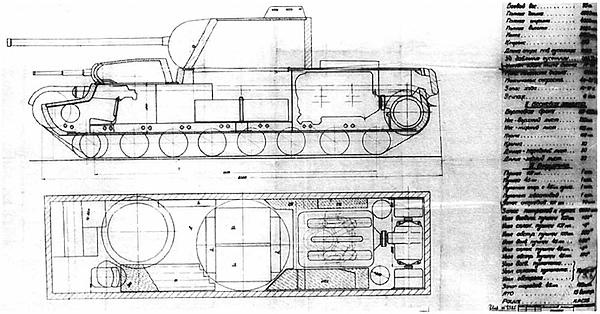

Проект танка КВ-4 неизвестных авторов.

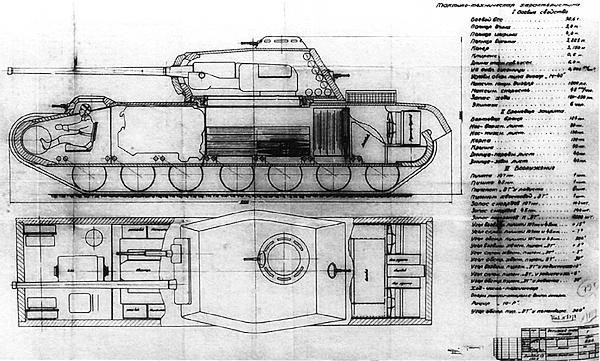

Проект танка КВ-4 инженера Н. Стукова.
Проект танка КВ-4 неизвестных авторов.
