Теорема Пика для четырехугольников

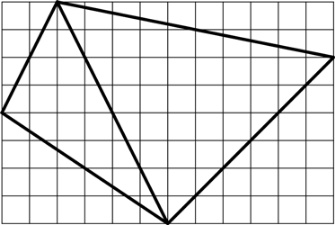

Нарисуем четырехугольник с целочисленными вершинами на клетчатой бумаге и проведите диагональ. Таким образом, мы получаем два треугольника с общей стороной:

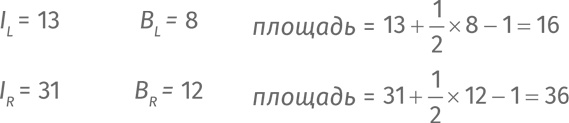

Мы можем посчитать площади двух треугольников, пользуясь теоремой Пика, а затем сложить получившиеся величины. Обозначим эти два треугольника L и R и получим:

Таким образом, площадь четырехугольника равна 16 + 36 = 52.

Но, ко всеобщему восхищению, теорема Пика верна также для четырехугольников! И вот почему.

Вместо нового пересчета точек давайте воспользуемся результатами, уже полученными ранее.

Внутри левого треугольника 13 точек, внутри правого – 31 точка. Обратите внимание, что три точки на диагонали тоже лежат внутри четырехугольника; включим их в наши расчеты. Это дает I_Q= 31 + 13 + 3 = 47.

Что касается границ четырехугольника, мы видим 8 точек на границе левого треугольника и еще 12 – на границе правого, то есть в общей сложности 20 точек. Но тут мы немного перебрали. Три точки на диагонали четырехугольника включать не надо; кроме того, мы посчитали их дважды. Таким образом, нужно вычесть 6. Две точки на концах диагонали тоже посчитаны дважды, потому вычтем еще 2, чтобы компенсировать перебор. Это дает B_Q= 20–6–2 = 12.

Последний рывок:

Невероятно! Это правильный ответ! Как такое возможно?

Площади двух треугольников, L и R, дают в сумме:

Это не что иное, как площадь четырехугольника. Перегруппируем слагаемые:

Величина I_L + I_R не включает некоторые точки внутри четырехугольника, а величина B_L + B_R оказывается слишком большой из-за точек на границах. Точки на диагонали четырехугольника мы неосмотрительно посчитали дважды, хотя на самом деле они принадлежат величине I_Q (и деление пополам исправляет эту оплошность). Конечные точки диагонали тоже оказались посчитаны дважды, когда мы вычисляли точки на границах. Деление на 2 исправляет эту оплошность лишь наполовину, но вычитание 2 (а не 1) ставит все на свои места!

Вы не поверите, но теорема Пика работает для любого многоугольника с целочисленными вершинами.

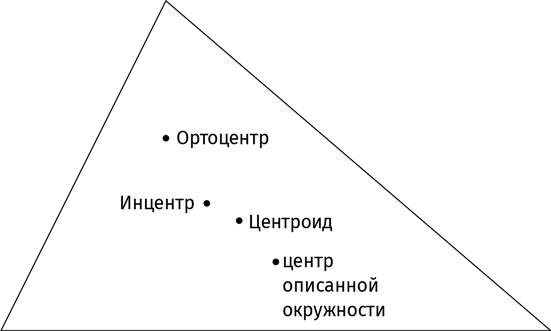

Центры треугольника вне треугольника

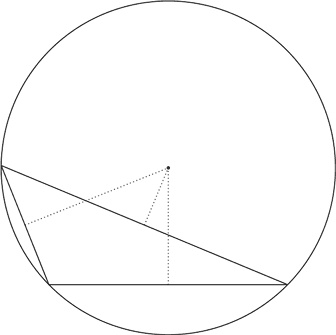

Если треугольник тупоугольный (то есть один из его углов больше 90°), центр описанной окружности и ортоцентр лежат вне треугольника. На рисунке приведен пример окружности, описанной около тупоугольного треугольника.

Найти ортоцентр тупоугольного треугольника несколько сложнее. Фокус состоит в том, чтобы продолжить его стороны, пока они не пересекутся с соответствующими высотами.

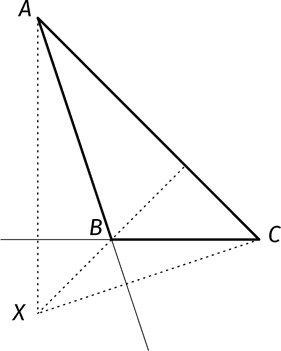

В треугольнике ABC мы делаем следующие дополнительные построения: (1) проводим через точку A прямую, перпендикулярную BC (эту сторону необходимо продолжить); (2) проводим через точку B прямую, перпендикулярную AC; (3) проводим через точку С прямую, перпендикулярную AB (ее также необходимо продолжить). Точка пересечения этих прямых X и есть ортоцентр.
