На остальных самолётах модификации Б стрелковую точку переместили с центральной части фюзеляжа в центроплан верхнего крыла. В центре был сделан вырез от переднего до заднего лонжерона, под которым организован настил того же размера, установленный на расстоянии около 1 м от поверхности крыла. Пулемёт (в том числе и «Максим»/«Виккерс») устанавливался на вертикальных стойках со шкворнем, установленных спереди и сзади.
Пулемёты «Максим»/«Виккерс» в условиях «пулемётного голода», который постоянно испытывала российская авиация, продолжали использоваться и на более поздних модификациях «Муромцев», включая и последние Д и Е.
Наиболее широко и активно применявшимся пулемётом на «Муромцах» стал датский лёгкий пулемёт «Мадсен» (или как его тогда называли «ружьё-пулемёт»). Закупленные ещё во времена русско-японской войны, «Мадсены» относились к числу наиболее лёгких образцов пулемётов, но за сравнительно небольшой нес приходилось платить сложностями в эксплуатации. Пехотные и кавалерийские части от них постепенно отказывались и к началу Первой мировой они были сконцентрированы в крепостных гарнизонах. Объяснялось это слишком сложным и капризным устройством механизма автоматики, частыми задержками при стрельбе и сложностью устранения таковых.

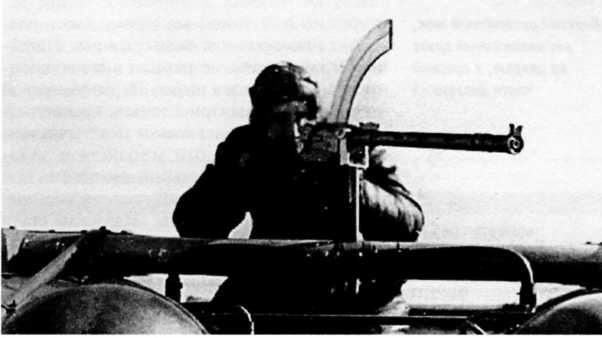

Пулемётчик IV корабля стреляет из «Мадсена» с верхней площадки на центроплане

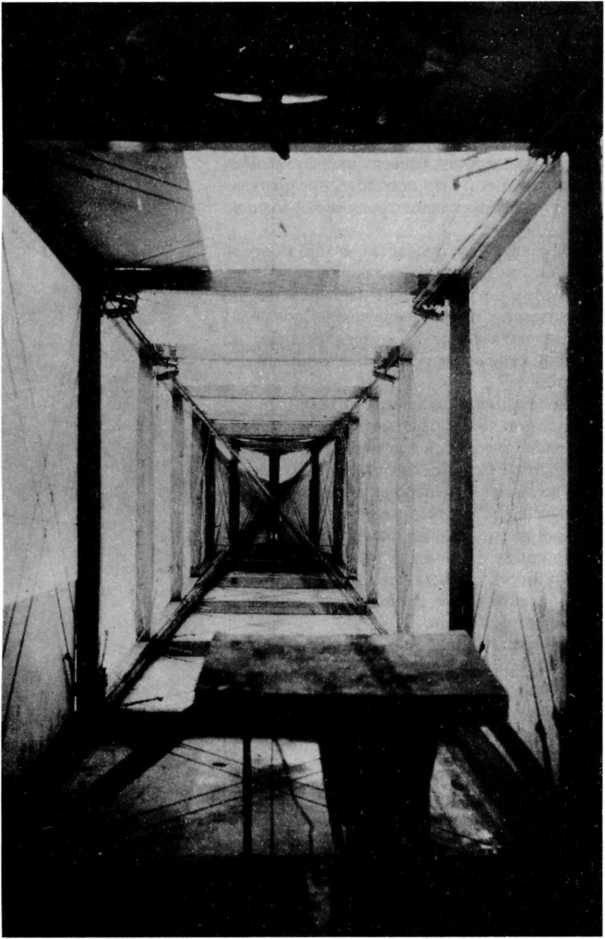

Верхний пулемётный люк, расположенный сразу за дверью, в средней части фюзеляжа
Лишь с началом войны «Мадсены» стали активно использоваться авиаторами. Их устанавливали на дирижаблях, на лёгких самолётах. Не прошли мимо лёгких ручных пулемётов «Мадсен» и лётчики «Муромцев». «Мадсен» был хорош своим малым весом и высокой мобильностью. Его было легко перебрасывать с одного борта на другой, с одного шкворня на соседний, даже с одного рабочего места на другое.
Автоматика пулемёта «Мадсен» действовала с использованием отдачи ствола с коротким ходом, который через систему сложных рычагов приводил в движение затвор, обеспечивал запирание затвора, выброс стреляной гильзы и подачу очередного патрона.
Питание пулемёта осуществлялось из сменного коробчатого магазина секторной формы на 25 патронов. Магазин вставлялся сверху, что было удобно в условиях стрельбы из окопа, но несколько затрудняло работу с пулемётом и прицеливание в условиях полёта.
Обилие деталей сложной формы, работающих совместно, приводило к частым задержкам, которые было трудно устранить в условиях воздушного боя. Особенно страдали стрелки от перекосов патрона. Очень часто это становилось причиной прекращения стрельбы. «Мадсены» применялись практически на всех модификациях «Муромцев». Начиная с модификации Б в верхней стрелковой точке на верхнем крыле один из пулемётов в обязательном порядке был «Мадсеном». Стояли они и в кормовом «пулемётном гнезде», и выставлялись в боковые окна самолётов модификации Г, Д и Е. Не использовались они разве только в опускаемой «кинжальной» установке под фюзеляжем — мешало верхнее расположение магазина. «Мадсены» имели калибр 3 линии (7,62 мм) и были приспособлены под стрельбу русским винтовочным патроном.
Самым излюбленным пулемётом в российской (и не только) авиации был пехотный пулемёт «Льюис», разработанный американцами и производимый сначала в Бельгии. потом в Великобритании и США. Любовь и уважение лётчиков и стрелков он заслужил безотказной работой, удобством эксплуатации и небольшим весом.
Пулемёт «Льюис» имел калибр 0,303 дюйма (7.7 мм). Автоматика использовала принцип отвода части пороховых газов на газовый поршень. Отличительными чертами «Льюиса» были спиральная возвратная пружина, массивный на вид кожух ствола и дисковый магазин. «Дьюис» был лишён недостатков «Мадсена» и, хотя и был несколько тяжелее, постепенно его вытеснял.
Дисковый магазин вмешал 47 патронов, легко и быстро снаряжался, а сами диски хорошо и удобно размешались на борту самолёта.
Массивный внешне кожух ствола на самом деле представлял собой тонкостенную лёгкую трубу, основным назначением которой была организация протока воздуха вдоль надетого на ствол алюминиевого радиатора с продольными рёбрами. В момент выстрела в районе дула образовывалось разряжение, и воздух всасывался через противоположный конец кожуха, образуя поток вдоль радиатора, обеспечивая его интенсивное охлаждение.
Огонь из пулемёта можно было вести только очередями.
На самолётах модификации Е были сделаны попытки установить пулемёты «Кольт» с ленточным питанием, которые в относительно больших количествах поставлялись из Америки. «Кольты» особой популярностью не пользовались из-за неудобств с перезарядкой. При любой возможности их старались заменить другими типами пулемётов.
В состав бортового оружия входила и казачья винтовка образца 1910 года калибром 3 линии (7,62 мм) с магазином на 5 патронов. Казачья винтовка была выбрана потому, что пристреливалась она без штыка, в отличие от пехотной и драгунской. В качестве личного оружия членами экипажа широко использовались автоматические пистолеты «Маузер».
Бомбардировочное вооружение «Муромцев» состояло из фугасных, осколочных и зажигательных бомб, а также из стальных стрел.
Подавляющее большинство бомб, сброшенных с самолётов Эскадры, составляли бомбы системы капитана гвардии В. В. Орановского. За первый период войны Орановский создал целую гамму бомб разнообразных калибров
[10].
Все авиабомбы системы Орановского имели схожую конструкцию, приспособленную, благодаря простоте, для изготовления на неспециализированных предприятиях. Это позволяло наладить выпуск корпусов на многочисленных частных заводах и мастерских. Снаряжение бомб зарядом взрывчатых веществ осуществлялось на специализированных казённых предприятиях.
Корпус бомбы из листового железа (реже алюминия) имел клёпанную конструкцию. В передней части к корпусу приклёпывали латунную горловину, к которой на резьбе крепилась чугунная головка. В задней части бомбы винтами крепилась латунная втулка с резьбовым отверстием для ввинчивания взрывателя. Изнутри корпус покрывался шеллачным лаком для изоляции взрывчатого вещества от металла корпуса.

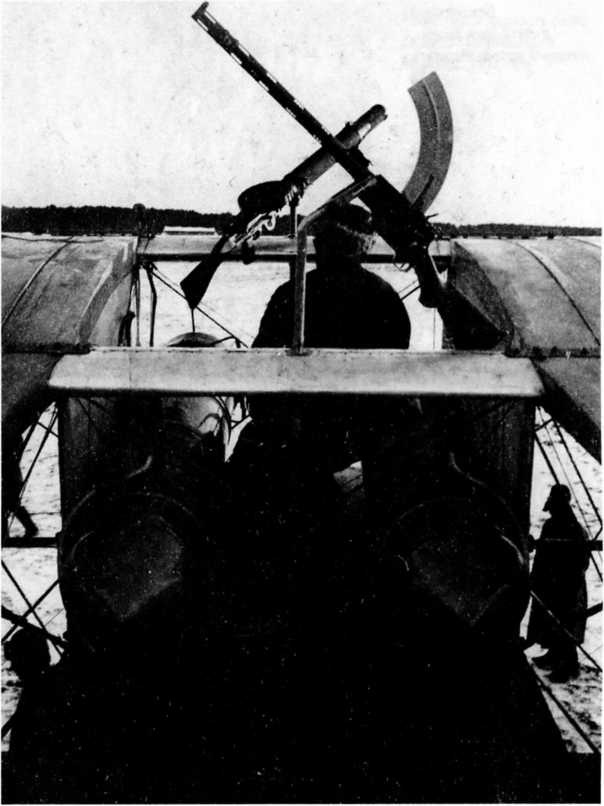

Установка пулемётов «Льюис» и «Мадсен» на центроплане корабля «Киевского». Яблонна, февраль 1915 года
Таблица 8
