"Илья Муромец". Гордость русской авиации

«Илья Муромец II» № 167 штабс-капитана Панкратьева на взлёте с подвешенным макетом 25-пудовой бомбы. Лида, август 1915 года


"Илья Муромец". Гордость русской авиации

Штабс-капитан Никольской сидит у 15-пудовой бомбы. Октябрь 1915 года


"Илья Муромец". Гордость русской авиации

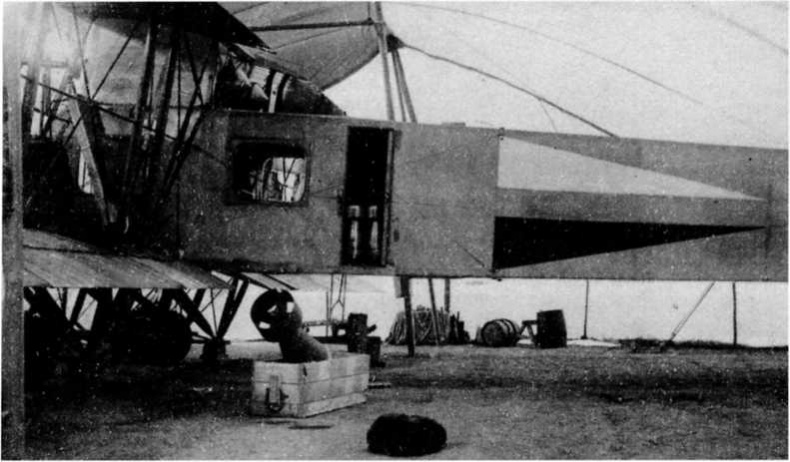

«Илья Муромец Киевский» № 150 перед налётом на Нейденбург. Перед кораблём лежит 5-пудовая бомба, а в проёме двери видны пудовые (их взяли 11 штук). Яблонна. 11 апреля 1915 года


Кроме бомб самолёты Эскадры могли сбрасывать на противника и метательные стрелы. Этот тип вооружений широко использовался в начальный период войны против больших масс войск противника. Сброшенные с высоты и разогнавшиеся в свободном падении металлические стрелы получали большую пробивную силу. Они пробивали доски, железные листы кровли, наносили раны солдатам и кавалерии противника.

На «Муромцах» использовались стрелы французского производства «Бон» и отечественные, сделанные по их образцу. Длина стрелы составляла 118 мм, диаметр 8,3 мм, масса 23 грамма. Загружались стрелы в короба-контейнеры с открывающимся дном. Сброс осуществлялся в бомболюк. Контейнер вмещал 500 стрел, и при сбросе с высоты 1000 м поражалась площадка 200 на 100 метров.

Стрелы использовались вплоть до конца войны, а произведённых запасов хватило ещё и на войну гражданскую…


"Илья Муромец". Гордость русской авиации

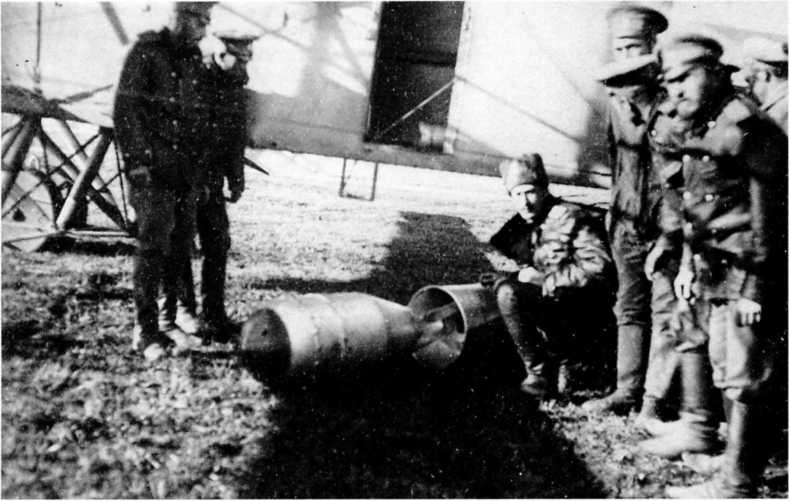

5-пудовая бомба системы Орановского


Таблица 9

Типы бомб, применявшихся в ЭВК

Тип бомбы Конструктор Калибр Масса снаряжённой, фунт (кг) Длина (с упредителем), м
Фугасная Орановский 5 фунтов 5 (2,45) 0,369
Фугасная Орановский 10 фунтов 10(4,63) 0,425
Фугасная Орановский 25 фунтов 22,5 (9,23) 0,492
Фугасная Орановский 1 пуд 40,00 (16,40) 0,630
Фугасная Орановский 2 пуда 74,40 (30,50) 0,670
Фугасная Орановский 3 пуда 116,80 (47,90) 0,945
Фугасная Орановский 5 пудов 180,00 (73,80) 1,140
Фугасная Орановский 10 пудов 400,00 (164,00) 1,430
Фугасная Орановский 15 пудов 600,00 (246,00) 1,625
Фугасная Орановский 25 пудов 1000,00 (410,00) 1,750
Осколочная Орановский 10 фунтов 20 (7,7) 0,425
Осколочная Орановский 25 фунтов 40 (16,38) 0,492
Осколочная Орановский 1 пуд 70 (28,67) 0,590
Осколочная Орановский 2 пуда 120 (49,14) 0,670
Осколочная Гронов 10 фунтов 20 (7,7) 0,425
Осколочная Гронов 20 фунтов 40 (16,38) 0,492 (0,792)
Осколочная Гронов 1 пуд 70 (28,67) 0,590 (0,890)
Осколочная Гронов 2 пуда 120 (49,14) 0,670 (1,270)
Осколочная Гронов 3 пуда 205 (81,90) 0,945 (1,545)
Зажигательная Гронов 10 фунтов (8,18) 0,395
