В боекомплект Рак 38 входили унитарные выстрелы со снарядами нескольких типов:

— SprGr — осколочный снаряд массой 1,81 кг, снаряженный 175-г зарядом литого тротила. Кроме того, для улучшения видимости взрыва в разрывной заряд помещалась небольшая дымовая шашка. Начальная скорость снаряда — 550 м/с;

— PzGr 39 — бронебойный трассирующий снаряд массой 2,05 кг с головкой из твердой стали, железным ведущим пояском и 160-г разрывным зарядом. Начальная скорость — 835 м/с, бронепробиваемость — 78 мм на дистанции 500 м и 61 — на 1000 м;

— PzGr 40 — бронебойный подкалиберный снаряд с сердечником из вольфрама в стальной оболочке катушечной формы с пластмассовым баллистическим наконечником. Начальная скорость — 1180 м/с, бронепробиваемость — 120 мм на дистанции 500 м и 84 мм на 1000 м.

В 1942 г. по образцу боеприпаса для 37-мм пушки, для Рак 38 также была создана надкалиберная кумулятивная граната Stielgranate 42. Весила она 13,5 кг (из них 2,3 кг взрывчатки) и хотя обеспечивала бронепробиваемость до 180 мм, дальность эффективной стрельбы не превышала 150 м.

Орудие Рак 38 весило в боевом положении 990 мм. Длина ствола составляла 3175 мм (официально 60 калибров, но реально — 63,5 калибра), длина нарезной части — 2824 мм. Практическая скорострельность орудия — 12–14 выстр./мин. Дальность стрельбы составляла 9400 м, а прямого выстрела — 1000 м. Угол обстрела по горизонтали составлял 65°, по вертикали — от -8° до +27°.

Расчет орудия состоял из семи человек. Ходовая часть (колеса со сплошными резиновыми шинами) позволяла буксировать пушку со скоростью до 40 км/ч.

Производство Рак 38 началось в 1939 г., но назвать его серийным можно лишь с большой натяжкой — до конца года изготовили только два орудия, а в войска первые 17 Рак 38 поступили лишь в июле 1940 г. Французская кампания послужила толчком к развертыванию массового выпуска 50-мм пушки, и к 1 июля 1941 г. было сдано уже 1047 таких систем (из них в войсках имелось около 800). Выпускались Рак 38 до осени 1943 г., а общий объем выпуска составил 9568 единиц. Бои показали, что Рак 38 способна бороться на средних дистанциях с танками Т-34, а на близких — и с КВ.

В качестве штатного тягача для Рак 38 поначалу был определен 1-т полугусеничный тягач Sd.Kfz.10. Но таких машин не хватало, и в январе 1941 г. вышло предписание использовать для этих целей 1,5-т грузовики. Впоследствии в качестве тягачей применялись и другие типы грузовиков, французские танкетки «Рено» UE и пр.

В отличие от других германских противотанковых пушек, Рак 38 почти не использовалась для вооружения самоходок. В войсках СС использовались несколько САУ с такими пушками на полубронированном шасси Sd.Kfz.10. Также было изготовлено несколько самоходок на шасси бронетранспортеров Sd.Kfz.250, две — на опытных машинах VK901 и одна — VK302.

75-мм противотанковая пушка Рак 40

Ещё только шли испытания Рак 38, а конструкторы «Рейнметалл-Борзиг» в 1938 г. приступили к проектированию ещё более мощной, 75-мм противотанковой пушки. Поначалу попытались обойтись, что называется, «малой кровью» — первые образцы нового орудии представляли собой пропорционально увеличенную пушку Рак 38. Но испытания пушки, получившей обозначение Рак 40, начатые в 1939 г., показали ошибочность такого подхода: алюминиевые узлы, широко применяемые в лафете 50-мм пушки, и прежде всего — трубчатые станины, не выдерживали резко возросших нагрузок. Потребовалось полностью перепроектировать орудие, но работы велись низким темпом — попросту, вермахт не ощущал потребности в противотанковой пушке более мощной, чем Рак 38.

Импульс к ускорению работ по 75-мм орудию дало начало войны против СССР, а именно — уже неоднократно упоминавшееся нами столкновение с танками Т-34 и КВ. Фирма получила указание в срочном порядке завершить доводку Рак 40. В декабре 1941 г. опытные образцы орудия прошли испытания, в январе следующего года начался серийный выпуск, а уже в феврале первые 15 Рак 40 поступили в войска.


Артиллерия Вермахта

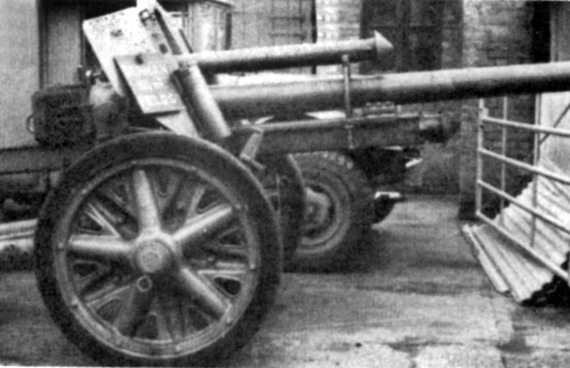

105-мм противотанковая пушка leFH18


Вес Рак 40 в боевом положении составлял 1425 кг. Пушка имела ствол-моноблок с высокоэффективным дульным тормозом. Длина ствола составляла 3450 мм (46 калибров), а его нарезной части — 2461 мм. Горизонтальный клиновой полуавтоматический затвор обеспечивал скорострельность 12–14 выстр./мин. Наибольшая дальность стрельбы составляла 10 000 м, дальность прямого выстрела — 2000 м. Лафет с раздвижными станинами обеспечивал угол горизонтальной наводки 58°, вертикальной — от -6° до +22°. Лафет имел подрессоренные колеса со сплошными резиновыми шинами (встречались колеса двух типов — со сплошными дисками с отверстиями облегчения и спицованные). Допустимая скорость буксировки — 40 км/ч. Орудие комплектовалось пневматическими походными тормозами, управление которыми осуществлялось из кабины тягача. Можно было тормозить и вручную — посредством двух рычагов, расположенных по обе стороны лафета. Расчет орудия — восемь человек.

Боекомплект Рак 40 состоял из унитарных выстрелов со следующими типами снарядов:

— SprGr — осколочный снаряд массой 5,74 кг. Начальная скорость снаряда — 550 м/с;

— PzGr 39 — бронебойный трассирующий снаряд массой 6,8 кг. Начальная скорость — 790 м/с, бронепробиваемость — 132 мм на дистанции 500 м и 116 — на 1000 м;

— PzGr 40 — бронебойный подкалиберный снаряд массой 4,1 кг с сердечником из вольфрама. Начальная скорость — 990 м/с, бронепробиваемость — 154 мм на дистанции 500 м и 133 мм на 1000 м;

— HL.Gr — кумулятивный снаряд весом 4,6 кг. Использовался для поражения бронированных целей на дистанциях до 600 м.

Стоимость орудия Рак 40 составляла 12 000 рейхсмарок. Рак 40 являлась наиболее удачной и самой массовой противотанковой пушкой вермахта. О масштабах её производства свидетельствуют цифры среднемесячного выпуска, составлявшие в 1942 г. 176 пушек, в 1943-м — 728 и в 1944-м — 977. Наибольший месячный выпуск был зафиксирован в октябре 1944 г., когда было изготовлено 1050 Рак 40. В 1945 г. вследствие уничтожения значительной части промышленного потенциала Третьего рейха, темп производства Рак 40 существенно снизился — с января по апрель включительно было изготовлено 721 такое орудие. Общий объем производства Рак 40 составил 23 303 единицы, из них более 3000 было использовано в самоходных установках.

В 1942 г. на основе Рак 40 фирмой «Гебр. Хеллер» была разработана 75-мм противотанковая пушка Рак 42, отличавшаяся более длинным стволом (71 калибр вместо 46-ти). Было изготовлено лишь 253 такие пушки на полевом лафете. В дальнейшем орудиями Рак 42 без дульного тормоза вооружались истребители танков Pz.IV(A) и Pz.IV(V).

В 1944 г. была предпринята попытка создать облегченный вариант 75-мм противотанковой пушки. Новое орудие, получившее обозначение Рак 50, имело ствол, укороченный до 30 калибров, наложенный на лафет 50-мм пушки Рак 38. При этом обойтись минимумом переделок не удалось — алюминиевые станины исходного образца пришлось заменить стальными. В итоге, вес орудия уменьшился, но не в такой мере, как рассчитывали (до 1100 кг), а вот бронепробиваемость существенно снизилась и составляла для снаряда PzGr 39 75 мм на дистанции 500 м. В боекомплект пушки входили те же типы снарядов, что и для Рак 40, но размеры гильзы и порохового заряда были уменьшены. Производство Рак 50 продолжалось с мая по август 1944 г., а объем выпуска был сравнительно невелик — 358 единиц.
