Неизвестный алмаз. "Артефакты" технологии

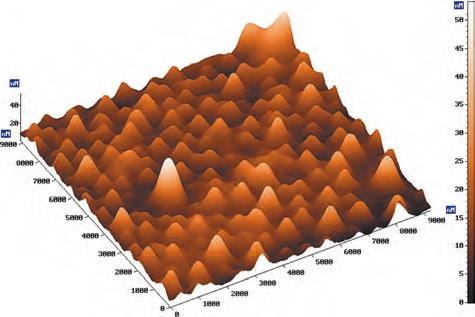

Рис. 2.3. Время воздействия 10 мин. Ra = 4,4 нм, Rq = 5,9 нм, Rmax = 53,3 нм


Неизвестный алмаз. "Артефакты" технологии

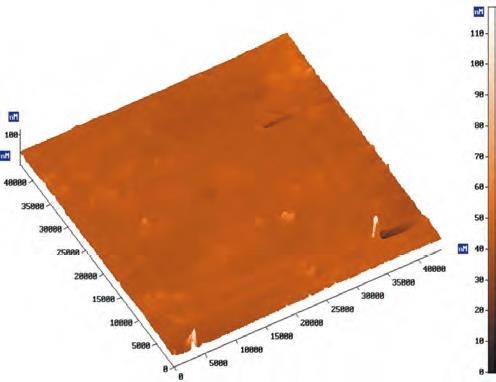

Рис. 2.4. Время воздействия 15 мин. Ra = 1,69 нм, Rq = 2,86 нм, Rmax = 118,6 нм


Неизвестный алмаз. "Артефакты" технологии

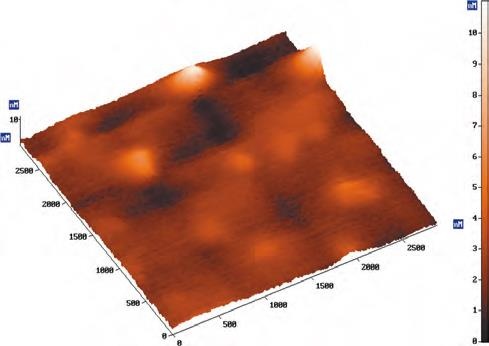

Рис. 2.5. Время воздействия 20 мин. Ra = 0,9 нм, Rq = 1,7 нм, Rmax = 28,1 нм


При подготовке поверхности пластин алмаза для проведения на них экспериментальных ростовых процессов молекулярно-лучевой эпитаксии пленок кремния были учтены пожелания технологов к формируемой поверхности алмаза. Эти требования относились в основном к разориентации пластины алмаза на ~5° относительно направления (111) и по возможности созданию минимальной шероховатости обработанной поверхности.


Неизвестный алмаз. "Артефакты" технологии

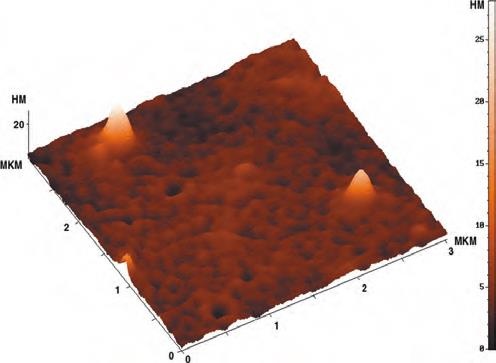

Рис. 2.6. Время воздействия 25 мин. Ra = 0,6 нм, Rq = 0,9 нм, Rmax = 11,0 нм


Неизвестный алмаз. "Артефакты" технологии

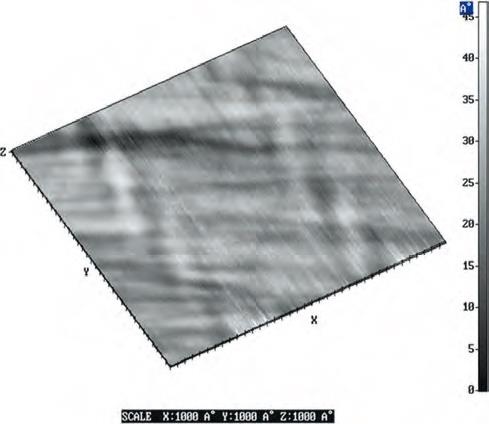

Рис. 2.7. Пластина алмаза (111). Frame: 3,68 ×3,62 мкм2. Ra = 0,39 нм, Rq = 0,5 нм, Rmax = 4,6 нм


На рис. 2.7 и 2.8 приведена характерная шероховатость поверхности пластин алмаза из этой серии.

Подобная величина шероховатости поверхности алмазных пластин позволила успешно провести работы по эпитаксиальному росту монокристаллических пленок кремния на алмазных подложках [13].


Неизвестный алмаз. "Артефакты" технологии

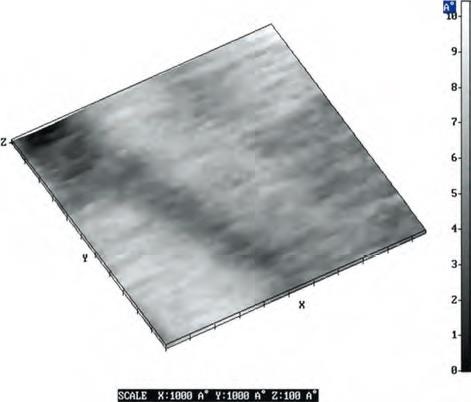

Рис. 2.8. Пластина алмаза (111). Frame: 1,0 × 1,0 мкм2. Ra = 0.12 нм, Rq = 0,15 нм, Rmax = 1,12 нм


Неизвестный алмаз. "Артефакты" технологии

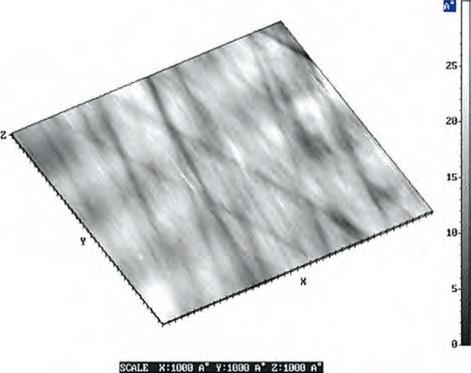

Рис. 2.9. Пластина алмаза (111). Frame: 1,8 × 1,9 мкм2. Ra = 0,27 нм, Rq = 0,34 нм, Ry = 3,09 нм


В процессе отработки методики минимальной шероховатости поверхности в процессе подготовки серии пластин для эпитаксии мы столкнулись с проявлением необычных эффектов волнового воздействия на поверхности алмаза (рис. 2.9, 2.10).


Неизвестный алмаз. "Артефакты" технологии

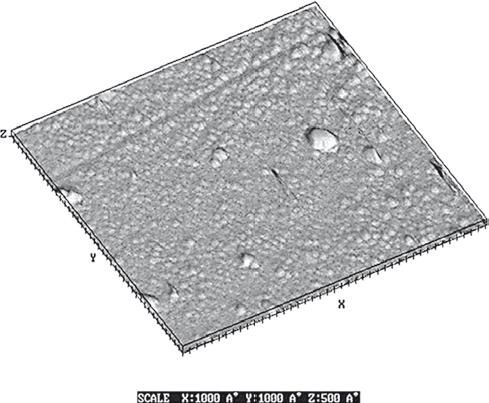

Рис. 2.10. Пластина алмаза (111). Frame: 2,3 × 2,8 мкм2. Ra = 0,41 нм, Rq = 0,53 нм, Rmax = 4,77 нм


На одной из обработанных пластин (см. рис. 2.9) наблюдалось семейство параллельных полос, расположенных под углом друг к другу. Учитывая волновой характер воздействия и размерность применяемого абразива (10/7 мкм), предположение о царапинах поверхности зернами абразива маловероятно. Анализ изображения этих полос показывает, что контраст их изображения не связан с резким изменением морфологии поверхности. Природа проявления этого контраста пока не исследована.

Но наиболее пристальное наше внимание привлекла другая пластина, морфология поверхности которой приведена на рис. 2.10. В этом случае проявление на поверхности алмаза неких ярко выраженных «пупырышек» поставила в тупик наших теоретиков. А как быть в этом случае с кубической гранецентрированной структурой алмаза? А где же его кристаллофизическая анизотропия? На эти вопросы тогда не было ответа.

В то время мы не сильно задумались над проявлением этих «пупырышек». Наши теоретики выдвинули предположение, что поверхность алмаза просто плохо отмыли перед измерением. И этот недоказуемый факт был помещен в корзину сомнений. Мы тогда и представить не могли, что эти «пупырышки» с присущим им парадоксальным эффектом неожиданности и непредсказуемости, с каким-то яростным самоутверждением своей объективности через несколько лет опять ярко проявятся и в полную силу заставят задуматься о самой сути нашей волновой технологии.

Здесь хочу отметить следующее. Представляемые в этой книге результаты волнового воздействия на алмаз вошли в наш экспериментальный раздел ««Артефакты» технологии». В этом разделе собраны Зафиксированные результаты воздействия, которые проявились спонтанно. Они не были целью и задачей проводимых экспериментов. Совсем не обязательно, что каждое (обычное) волновое воздействие приводило к каким-то необычным эффектам. Как правило, поставленный эксперимент или целенаправленная работа по обработке алмаза давали ожидаемый результат и не вызывали сомнений или необъяснимых эффектов. Сказывался постоянно набираемый опыт работы с новым методом обработки. Но иногда…

Формирование когерентного волнового поля упругих деформаций в объеме алмаза, целенаправленное проявление взаимодействия волновых процессов довольно непростая и скрупулезная задача. Необходимо учитывать многие факторы, приводящие к достижению поставленной цели: от подготовки инструмента и оснастки до программного обеспечения и полярности настроения оператора. А кристаллы все разные и по форме, и по содержанию. Как все это учесть? Дело осложняется еще и тем, что в этом районе человеческих знаний еще никто не прогуливался. Посоветоваться-то не с кем. Поэтому и приходилось некоторые «артефакты» складывать в папочку в надежде когда-нибудь ее открыть. Вот, похоже, время для этого и пришло.

Одно из удивительных проявлений волнового воздействия на алмаз отразилось в формировании поверхностного слоя алмаза, который у нас получил название «шуба». Гораздо проще дать определение этому явлению, чем детально его объяснить.

«Шуба» – реакция поверхности алмаза на волновое возмущение.

Свойства динамической волновой среды в объеме алмаза, формирующейся при взаимодействии обрабатывающего инструмента с поверхностью кристалла, во многом зависят от волновых характеристик взаимодействующих бегущих волн, определяющих гармонические колебания его кристаллической структуры.
