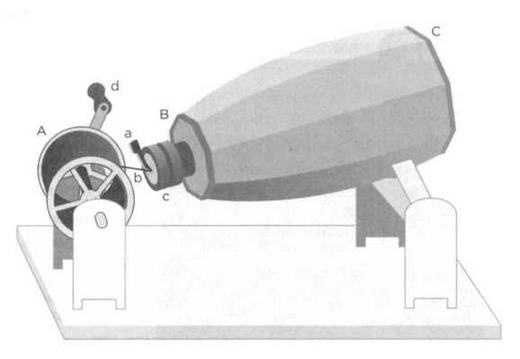

Схема фоноавтографа. ВС: раструб, открытый со стороны С. с: металлическое кольцо с мембраной и стилусом b и с регулятором контакта а. d: рукоятка для вращения цилиндра (А), вокруг которого обернута зачерненная сажей бумага.
Чтобы разработать свой прибор (см. рисунок 2), Скотт де Мартинвилль стал изучать механические средства записи голоса и заинтересовался анатомией человеческих органов слуха. Взяв за образец работу человеческого уха, он заменил барабанную перепонку эластичной мембраной, а слуховые косточки — набором рычагов, двигающих специальный стилос. Звуковые волны собирались воронкой и направлялись на мембрану, колебания которой фиксировались стилосом на поверхности покрытой сажей бумаги, обернутой вокруг вращающегося рукояткой цилиндра.
И только после появления фонографа стало понятно, что рисунки, сделанные фоноавтографом, действительно представляют собой изображения звуковых волн, которые, если иметь соответственную аппаратуру, можно снова превратить в звук. В 2008 году группа историков оцифровала эти самые старые «фоноавтограммы» и смогла воспроизвести их. Таким образом, французская народная песенка А и clair de la lune («В свете луны»), спетая некоей девушкой 9 апреля 1860 года, за 17 лет до первой звукозаписи Эдисона, теперь является самой старой известной записью человеческого голоса.
ЗВУКОВЫЕ ВОЛНЫ
Звуковая волна представляет собой механическую волну продольного типа, в которой колебания частиц среды происходят в направлении распространения волны. Она распространяется в упругой и непрерывной среде, такой как воздух, создавая местную разницу в давлениях и плотности, и имеет сферическую периодическую или полупериодическую форму. Изменения давления, влажности или температуры среды приводят к смещению составляющих ее молекул, так что каждая молекула передает колебания соседним с ней, вызывая по цепочке их смещение. Поэтому звуковые волны для распространения нуждаются в материальной среде, такой как воздух, вода или твердое тело, поскольку именно такая среда производит и поддерживает распространение звуковых волн вместе с областями сжатия и расширения среды, вызванными соответственно концентрацией или рассеянием частиц, которые составляют среду. Следовательно, быстрее всего звуковые волны распространяются в твердых телах, и медленнее всего — в воздухе, и естественно, они не могут распространяться в вакууме. Это распространение движения молекул среды производит в слуховых органах человека ощущение, которое называют звуком. Известно, что человеческий слух может воспринимать звуковые волны с частотами от 20 до 20000 Гц. Частотой волны называется количество колебаний в единицу времени. Единица измерения частоты в Международной системе единиц — 1 герц (Гц).
ПЕРВЫЙ ФОНОГРАФ: ОЛОВЯННЫЙ ВАЛИК
Хотя Эдисон был захвачен работой над телефоном, он раз за разом возвращался к идее записи и воспроизведения звука.
РИС. 3
РИС. 4

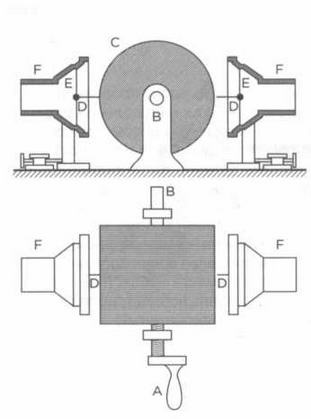

Схема работы фонографа. А: рукоятка. В: ось привода. С: картонный цилиндр, обернутый оловянным листом. D: стилос. Е: мембрана. F: акустические раструбы записи и воспроизведения. Звуковые волны улавливаются акустическим раструбом и заставляют колебаться мембрану, и связанная с ней игла нарезает дорожку.
Впоследствии, всю оставшуюся жизнь, он признавался, что именно фонограф стал его главным изобретением, которому он посвятил всего себя и в успех которого он вложил все свои надежды и энтузиазм. На этом Эдисон всегда настаивал.
К концу 1877 года у изобретателя уже сформировались основные принципы, с помощью которых можно было сложить все куски этого пазла, так что он представил проект небольшой и очень простой машины своему сотруднику Джону Крузи. На иглу передавались движения мембраны, но записывались они не на диске, как в экспериментах по автоматической телеграфии, а на тонком листе олова (очень мягкого металла), обернутом вокруг цилиндра, как в аппарате Скотта де Мартинвилля. Идея состояла в том, чтобы изготовить прототип и посмотреть, как он будет работать.
Говорят, что когда Крузи закончил прототип, он испытал его, записав на оловянном листе первые строки детской считалки Mary had a little lamb («У Мэри был барашек»). Когда иглу поставили на воспроизведение и аппарат проиграл запись, все застыли от изумления, услышав ясный человеческий голос, читавший стишок. Изобретение прекрасно заработало с первой попытки благодаря применению основных принципов акустической теории.
ЧТО ТАКОЕ ПРЕОБРАЗОВАТЕЛЬ
Преобразователь — это устройство, превращающее некое физическое явление, такое как давление или температура, в какой-либо тип сигнала, чаще всего в электрический. Микрофон и приемник являются электроакустическими преобразователями, потому что они превращают колебания давления воздуха, звуковые волны или вибрации в электрическую энергию, то есть в изменение напряжения, и наоборот. Акустический раструб таких звуковых систем, как фонограф, тоже представляет собой преобразователь, поскольку он улавливает звуковые волны и заставляет колебаться мембрану, чтобы связанная с ней игла прорезала дорожку на валике. Сами человеческие органы слуха также можно назвать преобразователем, в данном случае электроакустическим, так как их работа состоит в превращении механического импульса звуковых волн в электрические сигналы, поступающие на обработку в мозг (что мы и воспринимаем как звук). Ушная раковина улавливает и собирает звуковые волны, которые по слуховому проходу доходят до барабанной перепонки — гибкой мембраны, колеблющейся вместе с ними. Вибрация усиливается цепочкой маленьких косточек и передается во внутреннее ухо через овальное окно. Там оно воздействует на два жидких содержимых улитки (перилимфу и эндолимфу), раздражая чувствительные клетки внутри нее. Эти клетки превращают звуковые волны в электрические импульсы, которые по слуховому нерву передаются в слуховую кору — зону головного мозга, ответственную за распознавание звуков.

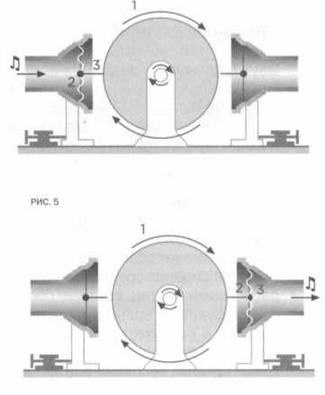

Фонограф (см. рисунок 3) использовал систему аналоговой механической записи, то есть когда звуковые волны превращаются в механические колебания с помощью акустическо-механического преобразователя. Первый созданный прототип содержал разные механизмы для записи (см. рисунок 4) и для воспроизведения (см. рисунок 5), которые в следующих моделях были объединены.
