Из-за особенностей конструкции первого телеграфа Морзе при передаче невозможно было произвести длинные импульсы, так что тире изображалось двумя точками, интервал между которыми был больше обычного. Например, буквы о и i кодировались двумя точками каждая, а отличались длиной пробела между ними: более длинный в «о», и более короткий в «i» Уже в XIX веке европейские операторы считали, что изначальный код Морзе провоцирует слишком много ошибок, и стремились усовершенствовать его. Таким образом, нынешняя система сигналов, состоящих из очень кратких импульсов и импульсов чуть длиннее, была принята уже после Морзе и имеет европейские корни. В сегодняшнем коде одно тире равно по длительности трем точкам, пробел между сигналами одной буквы равен точке, пробел между двумя буквами равен трем точкам, то есть одному тире, а пробел между двумя словами — пяти точкам.
Таким экспертом стал Альфред Л. Вейл (1807-1859), приглашенный Морзе в качестве компаньона, — они оба вложили в дело свои собственные средства. Вейл помог Морзе оформить его идеи, и вместе они сконструировали телеграфную систему, которая вскоре была принята во всем мире из-за своей простоты и легкости в управлении. Даже изобретение, до сих пор носящее имя Морзе, то есть азбука из точек и тире, на самом деле является плодом сотрудничества двух компаньонов. В эти годы изобретатель часто общался с Генри и внимательно следил за результатами его работ в данной области. Морзе долго не удавалось заручиться поддержкой для проводки телеграфных линий в США, но в конце концов он добился того, что Конгресс одобрил проект закона, по которому на постройку телеграфной линии длиной 60 км выделялись 30 тысяч долларов.
Наконец, 24 мая 1844 года Морзе послал из Верховного суда США (Вашингтон) в Балтимор (Мэриленд), где в этот момент находился Альфред Вейл, свое первое знаменитое сообщение, цитату из Библии: What hath God wrought («Что сделал Бог»). Правительство одобрило принятие телеграфа Морзе.

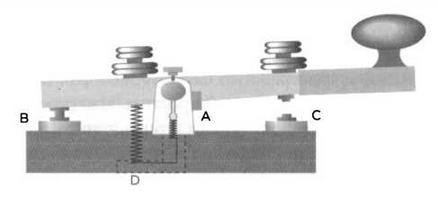

Схема ключа телеграфа Морзе. А: связь с одним из проводов линии, подсоединенным к рычагу. В: контакт, замыкающий контур на приемном аппарате. С: контакт, направляющий электрический ток в линию. О: пружина, удерживающая ключ в незамкнутом состоянии.
Данная система имела ряд преимуществ по сравнению с альтернативами, появившимися примерно в это же время. Хотя некоторые конкурирующие модели превосходили телеграф Морзе по скорости передачи или не нуждались в последовательной передаче, у них имелись другие проблемы: например, они генерировали много ошибок или же были сложны в использовании. После разработки кодировки (с ее небольшими улучшениями в дальнейшем) система Морзе оказалась самой простой и эффективной.
Телеграфный аппарат Морзе в общем состоял из двух элементов: ключа и приемника. Ключ (см. рисунок 4) представлял собой металлический рычаг с точкой опоры, связанной с одним из проводов линии, качающийся между двумя контактами. Один из них был связан с другим проводом линии через батарею, а другой соединен с приемником собственной станции. Пружина удерживала рукоятку рычага в верхнем положении, замыкая контур приемника. Когда оператор приводил в действие рычаг, приемник оказывался выключенным из цепи другим контактом. Таким образом на другую станцию направлялся электрический импульс, регистрируемый ее приемником. На ключ надо было давить в вертикальном направлении, нажимая на рукоятку. Скорость операторов могла достигать 20-25 слов в минуту, они работали без перерыва максимум полчаса, после чего делалась пауза: такую деятельность часто сопровождали боли в плече и предплечье, которые, бывало, становились постоянными, особенно это касалось проблем с сухожилиями.

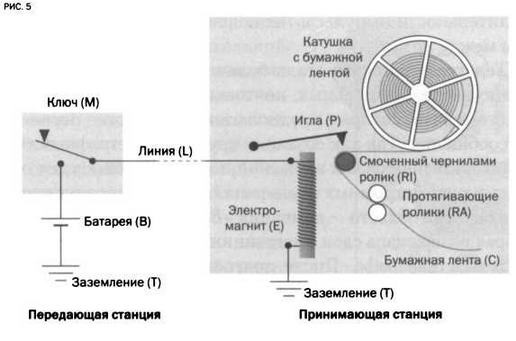

Приемник телеграфа Морзе работал следующим образом. Когда на ключ (М) передающей станции давили, замыкался электрический контур, который связывал передающую станцию с принимающей — обе были заземлены (Т). Ток проходил из батареи (В) передающей станции по линии передачи (L) до электромагнита (Е) принимающей станции. Электромагнит притягивал металлическую деталь, на конце которой находилась игла (Р), так что она придавливала бумажную ленту (С) к ролику, смоченному чернилами (RI). Бумажная лента протягивалась специальными валиками (RA) таким образом, что в зависимости от длительности импульса на ленте оставалась точка или тире.
Приемник представлял собой еще один рычаг (см. рисунок 5). Возле него был электромагнит, а на его конце располагалась игла, которая в пассивном состоянии находилась на очень маленьком расстоянии от бумажной ленты, намотанной на барабан, приводившийся в движение часовым механизмом. Когда электромагнит (соединенный с линией при разомкнутом положении ключа) получал электрический импульс, он притягивал рычаг, что изменяло положение иглы. Она опускалась на бумажную полосу и придавливала ее к смоченному чернилами ролику. На полоске оставался след, длина которого зависела от длительности импульса: так получались точки, тире и пробелы между ними.
Телеграфная связь стала большим бизнесом. Она заменила курьеров, посыльных, почтовые клиперы и вообще все средства связи, которые предполагали физическое перемещение сообщения. Так как создание крупных телеграфных сетей требовало титанических вложений, то в конце концов дело оказалась в руках огромных корпораций, и прежде всего главного гиганта в этой области — компании «Вестерн Юнион Телеграф», которая возвращала свои инвестиции, получая деньги от пользователей телеграфа. После долгой истории исследований, проб и ошибок информацию, наконец, можно было передавать по проводам на большие расстояния практически мгновенно.
ПЕРВОЕ ИЗОБРЕТЕНИЕ ЭДИСОНА: СЧЕТЧИК ГОЛОСОВ
Конец Гражданской войны принес с собой экономический бум в северных штатах страны, и в крупных городах благосостояние людей стало заметно расти. Бостон превратился в экономический и культурный центр, а также в город, где жили многие американские изобретатели. С помощью своего друга Эдисон устроился на работу в местное отделение огромной корпорации «Вестерн Юнион», которая еще во время войны закончила прокладку первой трансконтинентальной телеграфной линии. В Бостоне Эдисон, в поисках разных деталей и инструментов, посещал городские мастерские, где завел знакомства с некоторыми изобретателями и начал делиться с ними своими идеями предпринимательских проектов. Так он получил поддержку бизнесменов и помощь технических специалистов, позволившую ему разработать свое первое оригинальное и коммерчески перспективное изобретение: автоматический счетчик голосов. Первый свой патент Эдисон получил 1 июня 1869 года.
В эпоху, когда голосования проводились подсчетом поднятых рук, что оставляло место для многочисленных ошибок, его изобретение позволяло быстро регистрировать выбор каждого члена в законодательной палате с помощью двух кнопок: ДА и НЕТ. Депутаты нажимали на кнопку, а количество голосов считалось автоматически в течение нескольких секунд, причем составлялся список проголосовавших так или иначе.
